W praktyce stolec dachowy to pionowy element nośny, który podpiera płatwie i pomaga przenieść ciężar połaci na strop lub ściany nośne. To nie jest detal drugorzędny: od jego wymiaru, ustawienia i połączeń zależy sztywność całej więźby, a więc także to, czy dach po latach zachowa geometrię. Poniżej rozkładam temat na części: od definicji i odmian, przez dobór drewna, aż po typowe błędy wykonawcze i sytuacje, w których taki układ naprawdę ma sens.
Najważniejsze informacje o konstrukcji stolcowej
- Stolce to pionowe podpory w więźbie płatwiowo-kleszczowej, a ich zadanie polega na przejęciu ciężaru płatwi i usztywnieniu dachu.
- Najczęściej spotkasz układ stojący, a przy określonych geometriach także leżący lub wielostolcowy.
- W praktyce najlepiej sprawdza się drewno konstrukcyjne sortowane wytrzymałościowo, suszone i dobrze zabezpieczone przed paczeniem.
- Na powodzenie wpływa nie tylko przekrój słupa, ale też sposób oparcia na stropie, rozstaw podpór i jakość złączy ciesielskich.
- Układ stolcowy jest sensowny przy większych rozpiętościach i bardziej wymagających dachach, ale nie zawsze jest najtańszym rozwiązaniem.
Co oznacza ten element w więźbie dachowej

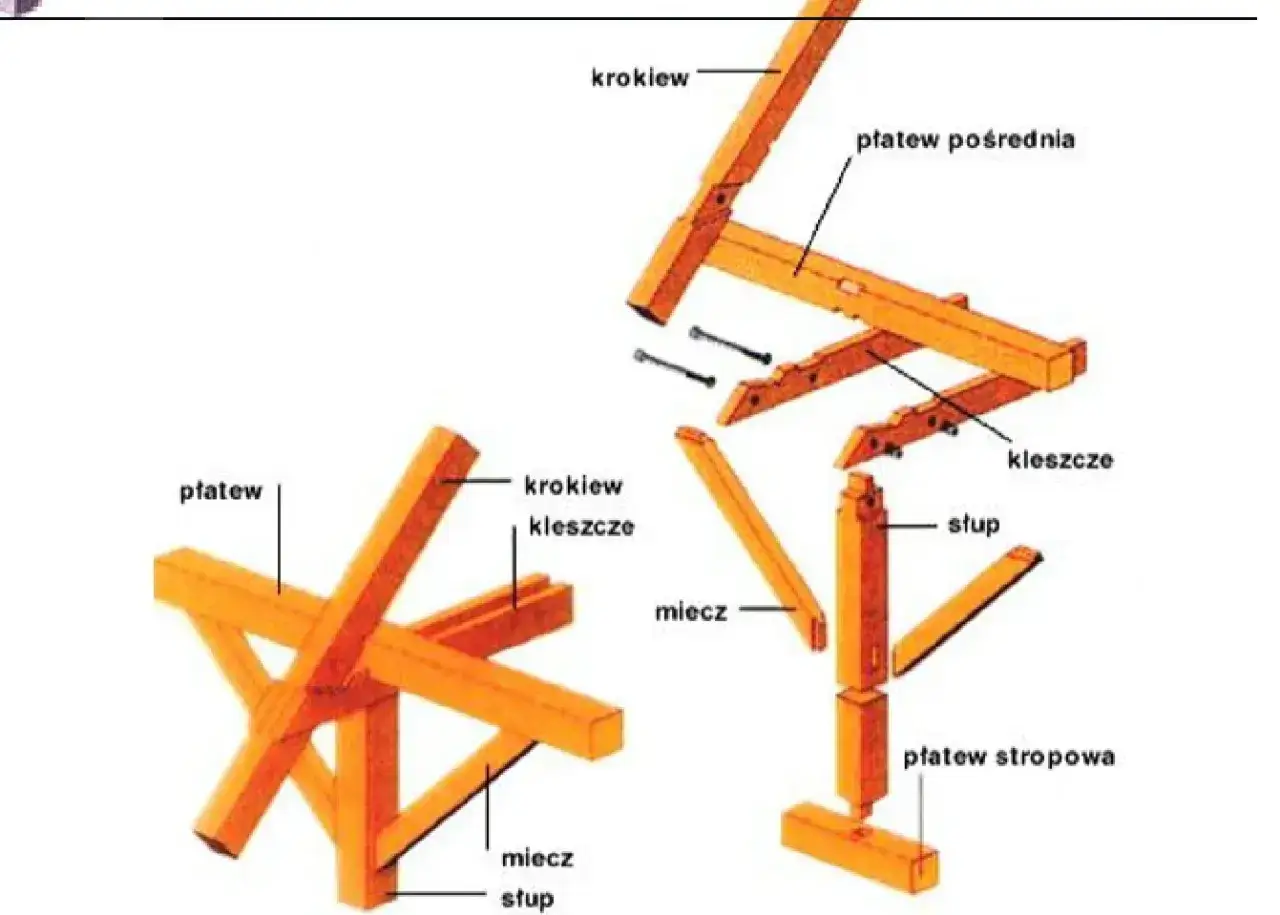

Na budowie częściej usłyszysz po prostu „słupek” niż techniczne określenie. I słusznie, bo w praktyce chodzi o pionowy element, który trzyma płatwie i porządkuje pracę całej konstrukcji. W tradycyjnej więźbie płatwiowo-kleszczowej tworzy on z podwaliną, płatwią oraz elementami usztywniającymi coś w rodzaju ramy nośnej, która zbiera obciążenia z połaci i przekazuje je dalej.
Najprościej patrzeć na to tak: krokwie zbierają ciężar pokrycia, śniegu i wiatru, płatwie rozprowadzają go wzdłuż dachu, a stolce przenoszą go niżej, na strop albo na inne elementy nośne budynku. Dzięki temu nie wszystko „wisi” na krokwi. Przy większych rozpiętościach ma to ogromne znaczenie, bo konstrukcja nie musi pracować na granicy swoich możliwości.
To właśnie ten sposób prowadzenia obciążeń odróżnia dach poprawnie zaprojektowany od takiego, który tylko wygląda solidnie. Gdy już wiemy, po co ten słup w ogóle istnieje, łatwiej zrozumieć, dlaczego jego ustawienie i usztywnienie są ważniejsze niż sam efekt wizualny.
Jak pracuje w dachu i dlaczego wpływa na sztywność
W dobrze zaprojektowanej konstrukcji obciążenia nie „szukają drogi” przypadkowo, tylko idą wyznaczonym torem. Najpierw trafiają z pokrycia na krokwie, potem na płatwie, a z nich na stolce i dalej na strop, wieńce lub ściany nośne. Im czytelniejsza ta droga, tym mniejsze ryzyko odkształceń i skręcania się połaci.
W praktyce stolce pracują razem z kilkoma innymi elementami, które często są niedoceniane:
- płatwie przejmują i rozprowadzają obciążenia na długości dachu,
- kleszcze spinają elementy w pary i poprawiają sztywność poprzeczną,
- miecze i zastrzały ograniczają kołysanie oraz wyboczenie słupów,
- podwalina lub belka stropowa daje słupowi stabilne oparcie.
Najwięcej problemów widzę tam, gdzie ktoś traktuje słup jak prosty „kawałek drewna”, a nie część układu sił. Jeśli stoi minimalnie krzywo albo ma słabe oparcie, cała geometria dachu zaczyna pracować nie tak, jak zakłada projekt. I właśnie dlatego warto rozróżniać odmiany tego rozwiązania, bo nie każdy układ zachowuje się tak samo.
Stolce stojące, leżące i układy wielostolcowe
W terminologii ciesielskiej nie chodzi o akademicką dokładność dla samej dokładności. Chodzi o to, żeby z samej nazwy dało się zrozumieć, jak dany element przenosi obciążenia i czego oczekiwać po konstrukcji.
| Wariant | Jak działa | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Stolec stojący | Pionowy słup ustawiony na podwalinie, belce stropowej albo belce wiązarowej. | Najczęstsze i najbardziej czytelne rozwiązanie w tradycyjnej więźbie. | Potrzebuje dobrego oparcia i dokładnego ustawienia w pionie. |
| Stolec leżący | Słup ukośny obciążający belkę w miejscu podparcia. | Przy układach, w których geometria dachu wymaga innego prowadzenia sił. | Bardziej wymagający w obliczeniach i montażu, więc nie wybacza uproszczeń. |
| Układ jedno- lub dwustolcowy | Jedna albo dwie ramy przenoszące obciążenia płatwi w obrębie jednej połaci. | Przy większych rozpiętościach i rozbudowanych dachach. | Więcej elementów to więcej punktów krytycznych i więcej miejsc do kontroli. |
W praktyce nie wybiera się tego „na oko”. Liczy się rozpiętość budynku, kąt nachylenia połaci, układ ścian nośnych i to, czy poddasze ma być użytkowe. Z tym wiąże się kolejny temat: materiał. Nawet najlepiej dobrany układ nie obroni się, jeśli drewno będzie zwyczajnie słabe jakościowo.
Z jakiego drewna warto go wykonać
Przy konstrukcji dachu oszczędzanie na materiale bywa pozorne. Ja patrzę przede wszystkim na stabilność wymiarową, klasę wytrzymałości i wilgotność, bo to one najczęściej decydują, czy dach po montażu zachowa formę. W praktyce najlepiej sprawdza się drewno konstrukcyjne sortowane wytrzymałościowo, często klasy C24, suszone komorowo i czterostronnie strugane.
| Parametr | Rozsądna praktyka | Dlaczego to ważne |
|---|---|---|
| Klasa wytrzymałości | C24 lub równoważna klasa przewidziana przez projekt | Gwarantuje przewidywalną nośność i mniejsze ryzyko błędów w obliczeniach |
| Wilgotność | Zwykle około 12-18% | Mniejsze paczenie, mniejsze skurcze i stabilniejsza geometria dachu |
| Obróbka | Czterostronne struganie i fazowane krawędzie | Lepsza odporność powierzchniowa i łatwiejszy montaż |
| Selekcja materiału | Drewno z kontrolą jakości, najlepiej z oznaczeniem zgodnym z projektem | Mniej niespodzianek na budowie i mniejsze ryzyko reklamacji |
Jeśli elementy są dłuższe albo konstrukcja ma być szczególnie stabilna wymiarowo, sensowne bywa drewno klejone lub KVH. Nie dlatego, że jest „modniejsze”, tylko dlatego, że lepiej trzyma parametry przy pracy całego dachu. A kiedy materiał jest już właściwy, najważniejsze staje się to, jak zostanie zamontowany.
Jak wygląda montaż i gdzie najłatwiej o błąd
W dobrym montażu nie ma miejsca na skróty. Najpierw powinien być projekt, potem wytyczenie osi i punktów podparcia, a dopiero później ustawianie elementów. W praktyce robi się to w kilku krokach:
- Sprawdza się projekt i obciążenia, żeby wiedzieć, gdzie dokładnie mają pracować podpory.
- Ustala się podwaliny, belki stropowe lub inne elementy, na których stanie słup.
- Ustawia się stolce i od razu tymczasowo je stęża, bo sam pion bez podparcia jeszcze nic nie znaczy.
- Montuje się płatwie, a następnie kleszcze, miecze lub zastrzały.
- Kontroluje się geometrię całego układu przed zamknięciem dachu pokryciem.
Najczęstsze błędy są zaskakująco powtarzalne:
- zbyt mały przekrój słupa w stosunku do obciążeń,
- brak pełnego i równego oparcia na stropie albo belce,
- pomijanie stężeń tymczasowych w trakcie montażu,
- łączenie elementów zbyt słabymi łącznikami,
- docinanie nośnych fragmentów „na budowie” bez sprawdzenia konsekwencji statycznych,
- użycie wilgotnego drewna, które po wyschnięciu zaczyna pracować i rozjeżdża połączenia.
Najbardziej zdradliwe jest przekonanie, że skoro dach stoi, to konstrukcja jest już bezpieczna. Właśnie dlatego kolejny krok to decyzja, czy taki układ rzeczywiście jest potrzebny, czy wystarczy prostsza więźba.
Kiedy taki układ ma sens, a kiedy lepiej wybrać coś prostszego
Układ stolcowy ma sens przede wszystkim tam, gdzie dach jest szerszy, bardziej złożony albo wymaga pośrednich podpór dla płatwi. W praktyce dobrze sprawdza się przy większych rozpiętościach, często od około 10-11 m wzwyż, oraz tam, gdzie inwestor chce zachować użytkowe poddasze i jednocześnie potrzebuje stabilnej, tradycyjnej konstrukcji.
| Rozwiązanie | Kiedy wygrywa | Główny minus |
|---|---|---|
| Więźba płatwiowo-kleszczowa z stolcami | Duża rozpiętość, cięższe pokrycie, użytkowe poddasze, potrzeba pośrednich podpór | Więcej drewna, więcej połączeń i większa wrażliwość na błędy wykonawcze |
| Więźba krokwiowa lub krokwiowo-jętkowa | Prostszy dach i mniejsza rozpiętość | Przy większych wymiarach szybciej dochodzi do ograniczeń statycznych |
| Wiązary prefabrykowane | Szybki montaż i duża powtarzalność | Mniej swobody przy aranżacji poddasza |
Jeśli dom ma prosty rzut i niewielką rozpiętość, stolce bywają zwyczajnie zbędnym kosztem. Jeśli jednak dach jest szeroki i musi pracować długo bez utraty sztywności, taki układ bardzo często broni się technicznie lepiej niż prostsze rozwiązania. Zostaje jeszcze ostatnia rzecz, którą zawsze sprawdzam przed zamówieniem materiału i wejściem ekipy na dach.
Co sprawdzić przed zamówieniem więźby stolcowej
- Czy projekt zawiera dokładne przekroje wszystkich elementów i ich rozmieszczenie.
- Czy słupy mają oparcie na ścianie nośnej, belce stropowej albo innym przewidzianym podporowym elemencie.
- Czy dach uwzględnia strefę śniegową i wiatrową właściwą dla lokalizacji budynku.
- Czy drewno ma odpowiednią klasę, wilgotność i obróbkę powierzchniową.
- Czy wykonawca przewidział stężenia tymczasowe i finalne łączniki zgodne z projektem.
- Czy układ słupów nie koliduje z przyszłą funkcją poddasza, instalacjami i zabudową wnętrza.
Jeżeli te punkty są dopięte, ryzyko problemów na budowie spada bardzo wyraźnie. Przy odbiorze materiału zawsze patrzę też na to, czy każdy stolec dachowy ma przewidziane właściwe oparcie, czy drewno nie jest zbyt wilgotne i czy złącza nie zostały uproszczone „dla wygody” ekipy. Właśnie na tym etapie najłatwiej odróżnić dach zaprojektowany porządnie od takiego, który tylko wygląda solidnie.
