Konstrukcja nośna dachu - z czego składa się więźba?

Element nośny dachu decyduje o tym, czy konstrukcja wytrzyma ciężar pokrycia, śnieg, wiatr i codzienne użytkowanie poddasza. W tym tekście pokazuję, jak działa nośna część dachu, z czego składa się więźba, które elementy naprawdę przenoszą obciążenia, jak odróżnić je od warstw pomocniczych i kiedy lepiej nie ruszać konstrukcji bez obliczeń. To temat praktyczny, bo od tych decyzji zależy nie tylko trwałość dachu, ale też bezpieczeństwo całego budynku.

Jak dach przenosi obciążenia i dlaczego to nie jest tylko ciężar pokrycia

Ja zawsze zaczynam od jednej prostej zasady: dach nie „dźwiga” wyłącznie dachówek albo blachy. Na konstrukcję działają jeszcze obciążenia od śniegu, parcia i ssania wiatru, ciężar ocieplenia, zabudowy poddasza, instalacji oraz obciążenia serwisowe, kiedy ktoś wchodzi na połać lub wykonuje naprawę. W praktyce to właśnie suma tych sił decyduje o tym, czy dach będzie pracował spokojnie, czy zacznie się uginać i rozjeżdżać geometrycznie.

Warto też odróżnić dwa pojęcia, które często są mieszane. Nośność to zdolność do bezpiecznego przenoszenia obciążeń, a sztywność to odporność na ugięcia. Dach może jeszcze formalnie „trzymać”, a jednocześnie uginać się na tyle, że pojawią się pęknięcia, nieszczelności i problemy z pokryciem. Z mojego punktu widzenia to właśnie taki stan pośredni bywa najbardziej zdradliwy, bo z zewnątrz nie zawsze widać od razu, że konstrukcja pracuje już zbyt miękko.

W polskich warunkach szczególnie ważne są strefy obciążenia śniegiem i wiatrem oraz kąt nachylenia połaci. Ten sam budynek może wymagać zupełnie innego rozwiązania konstrukcyjnego, jeśli stoi w miejscu bardziej narażonym na zaleganie śniegu albo ma dach o bardziej złożonym kształcie. Dlatego liczy się nie tylko materiał, lecz także sposób prowadzenia sił w całym układzie. To prowadzi wprost do pytania, z jakich części składa się więźba i która z nich naprawdę jest „robocza”.

Z czego składa się więźba dachowa

Jeżeli mam wskazać jedną rzecz, którą najczęściej źle się ocenia, to jest nią właśnie rola poszczególnych belek. Wielu inwestorów widzi dach jako jeden zbiorczy układ, a tymczasem każdy element robi coś innego: jedne przenoszą ciężar, inne go rozkładają, a jeszcze inne tylko usztywniają całość. Poniższa tabela porządkuje najważniejsze nazwy.

Uwaga: kalenica nie zawsze jest osobnym elementem nośnym. W jednym dachu to tylko linia połączenia połaci, w innym dochodzi tam jeszcze belka lub układ, który rzeczywiście pracuje konstrukcyjnie. Właśnie dlatego same nazwy z projektu nie wystarczą, trzeba jeszcze rozumieć, jak siły płyną przez całą więźbę.

Najprościej mówiąc, nośna część dachu to system, a nie pojedyncza belka. To ważne rozróżnienie, bo przy remoncie często ktoś myśli: „zdejmę tylko ten jeden element”. Jeśli akurat ten detal był podporą albo usztywnieniem, zmienia się cała praca konstrukcji. Od tego już tylko krok do wyboru właściwego układu więźby.

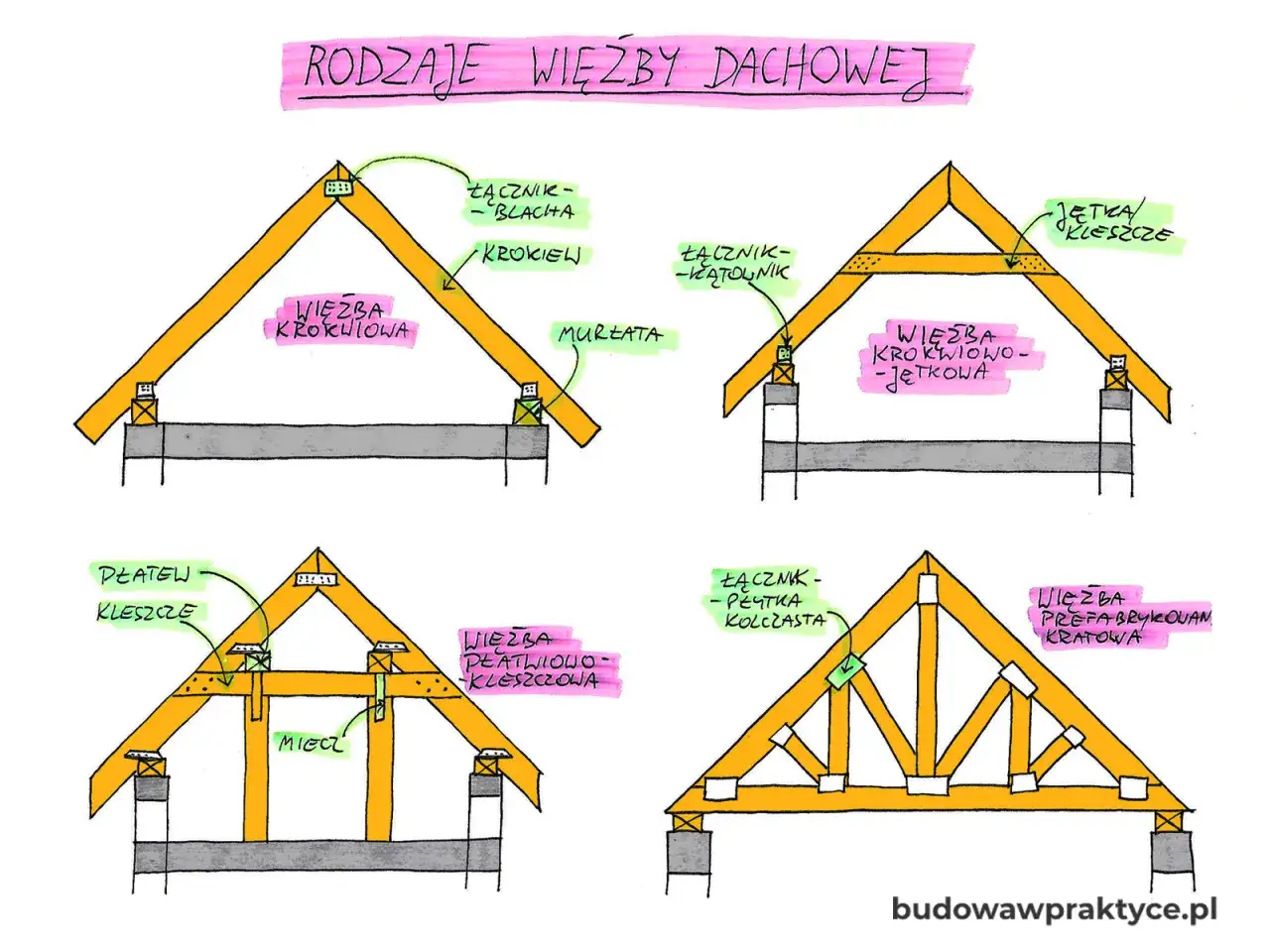

Najczęstsze układy drewnianej więźby i kiedy się je stosuje

W uproszczeniu patrzę na to tak: przy niewielkich rozpiętościach często wystarcza układ krokwiowy, przy średnich rozpiętościach wchodzi więźba krokwiowo-jętkowa, a przy większych i bardziej złożonych dachach lepiej sprawdza się układ płatwiowo-kleszczowy albo prefabrykowane wiązary. To nie jest sztywna reguła do samodzielnego projektowania, raczej praktyczny punkt orientacyjny, który pokazuje, dlaczego nie ma jednego uniwersalnego dachu do wszystkiego.

W praktyce każdy z tych układów działa dobrze tylko wtedy, gdy pasuje do geometrii budynku, rodzaju pokrycia i planowanego sposobu użytkowania poddasza. To właśnie dlatego ten sam dach może wyglądać podobnie z zewnątrz, a w środku mieć całkiem inną logikę konstrukcyjną. Kiedy już wiemy, jak układ działa, łatwiej odróżnić elementy nośne od tych, które tylko wspierają całość.

Jak odróżnić elementy nośne od warstw pomocniczych

Najprostszy test, którego używam, brzmi tak: jeśli po usunięciu elementu zmienia się tor przenoszenia obciążeń, to mówimy o części konstrukcyjnej. Jeśli zniknięcie elementu wpływa głównie na mocowanie pokrycia, szczelność albo wentylację, zwykle chodzi o warstwę pomocniczą. Brzmi banalnie, ale w remontach to rozróżnienie oszczędza najwięcej błędów.

• Elementy nośne: krokwie, płatwie, słupy, murłata, kleszcze, jętki w ich funkcji konstrukcyjnej oraz wiązary.
• Elementy pomocnicze: łaty, kontrłaty, membrana, deskowanie, pokrycie, paroizolacja i warstwy wykończeniowe.
• Elementy graniczne: kalenica, stężenia i wiatrownice, bo ich rola zależy od konkretnego projektu.

Tu bardzo łatwo o pomyłkę. Łaty i kontrłaty wyglądają solidnie, ale same z siebie nie przenoszą głównych obciążeń dachu, tylko tworzą podkład pod pokrycie i pomagają w wentylacji połaci. Z kolei murłata może wyglądać niepozornie, a w rzeczywistości odpowiada za bezpieczne przekazanie sił na ścianę lub wieniec, czyli żelbetowy pas spinający mur. Właśnie dlatego przy demontażu starego dachu albo przy adaptacji poddasza trzeba rozumieć nie tylko nazwę elementu, ale też jego funkcję.

Kiedy ten podział jest jasny, łatwiej zobaczyć, gdzie inwestorzy najczęściej popełniają kosztowne błędy. I właśnie na tym etapie zaczynają się problemy, które z zewnątrz nie zawsze wyglądają groźnie.

Najczęstsze błędy, które osłabiają dach szybciej niż widać to z zewnątrz

Najbardziej ryzykowne są nie spektakularne awarie, tylko małe ingerencje, które po cichu zmieniają pracę konstrukcji. Ja najczęściej widzę pięć powtarzających się błędów.

1. Wycinanie fragmentów krokwi lub płatwi pod komin, kanał wentylacyjny, okno albo instalację bez wzmocnienia. Po takim zabiegu obciążenia nie mają już tego samego toru.
2. Zamiana lekkiego pokrycia na cięższe bez sprawdzenia nośności. Dachówka ceramiczna potrafi obciążyć więźbę wyraźnie mocniej niż lekka blacha, więc „ten sam dach” przestaje być tym samym dachem.
3. Usuwanie słupów, jętek lub kleszczy, bo przeszkadzają w aranżacji poddasza. To częsty błąd przy adaptacjach, bo wygoda użytkowa wygrywa wtedy z konstrukcją.
4. Ignorowanie wilgoci i śladów przecieków. Drewno konstrukcyjne źle znosi długotrwałe zawilgocenie, a mokry przekrój szybciej traci swoje parametry niż większość inwestorów zakłada.
5. Docieplanie połaci bez kontroli wentylacji. Jeśli para wodna nie ma gdzie uciec, zaczyna pracować przeciwko drewnu i połączeniom.

Najgorsze jest to, że część z tych błędów nie daje natychmiastowego efektu. Dach przez jakiś czas nadal wygląda poprawnie, ale pojawiają się mikropęknięcia, ugięcia i skrzypienie, a potem trzeba już naprawiać nie sam detal, tylko całą logikę konstrukcyjną. To właśnie w takich sytuacjach potrzebny jest konstruktor, a nie „próba na oko”.

Kiedy bez konstruktora nie warto zgadywać

Ja nie ruszałbym więźby bez projektu, jeśli plan dotyczy choćby jednego z poniższych przypadków:

• zmieniasz pokrycie na cięższe lub planujesz dołożyć kolejne warstwy,
• chcesz wyciąć słup, płatew, jętkę albo część krokwi,
• adaptujesz poddasze na mieszkalne i zmieniasz sposób użytkowania stropu,
• dodajesz lukarnę, duże okno dachowe albo nowe otwory instalacyjne,
• widzisz ugięcia, pęknięcia, ślady zawilgocenia, grzyb albo owady,
• budynek ma starą więźbę i nie masz pewnej dokumentacji.

W takiej sytuacji uprawniony projektant sprawdza nie tylko same przekroje drewna, ale też podpory, połączenia, stan wieńców, rozstaw elementów i rzeczywisty tor obciążeń. To ważne, bo dach nie działa w oderwaniu od reszty budynku. Jeśli ściana nośna, strop albo wieniec nie przyjmą sił, nawet dobrze zrobiona więźba nie rozwiąże problemu. Dla mnie to właśnie ten etap oddziela rozsądny remont od kosztownej improwizacji.

Jeżeli dach ma jeszcze pracować przez lata, sama ocena geometryczna nie wystarczy. Trzeba też zadbać o stan drewna i o to, by konstrukcja nie była systematycznie osłabiana przez wilgoć lub przeciążenia.

Jak utrzymać drewnianą konstrukcję w dobrej formie przez lata

Najlepsza konserwacja więźby jest mniej efektowna, niż wielu ludzi się spodziewa. Nie polega na tym, żeby co kilka lat „przesmarować” drewno preparatem, tylko na utrzymaniu konstrukcji w suchym, przewidywalnym środowisku. Jeśli miałbym wskazać jeden priorytet, byłaby to kontrola wilgoci.

• Sprawdzaj dach przynajmniej raz w roku, najlepiej po zimie i po silnych wichurach.
• Kontroluj obróbki blacharskie, rynny i miejsca przejść instalacyjnych, bo tam najczęściej zaczynają się przecieki.
• Dopilnuj wentylacji połaci, zwłaszcza gdy dach jest ocieplony i zabudowany od środka.
• Nie składuje ciężkich materiałów byle gdzie na strychu. Podłoga strychu lub strop nie zawsze jest przeznaczona do dużych obciążeń.
• Reaguj na pęknięcia, zapach stęchlizny, ciemne przebarwienia i miękkie miejsca w drewnie.
• Jeśli pojawi się grzyb albo zawilgocenie, najpierw usuń przyczynę, a dopiero potem myśl o kosmetycznych naprawach.

W praktyce to właśnie suchy dach starzeje się najwolniej. Drewno konstrukcyjne jest trwałe, ale nie lubi długotrwałej pracy w złych warunkach, a impregnacja nie naprawi błędnie zaprojektowanej lub stale mokrej więźby. To dobry moment, żeby domknąć temat prostym zestawem kontrolnym przed jakąkolwiek ingerencją.

Trzy pytania, które warto zadać przed każdą ingerencją w dach

• Czy zmieniam ciężar pokrycia lub dokładam nowe warstwy, które realnie obciążą konstrukcję?
• Czy usuwam, przecinam albo osłabiam element, który przenosi obciążenia?
• Czy mam pewność, że ściany, strop i wieniec przyjmą nowe siły bez ryzyka ugięć i pęknięć?

Jeżeli choć na jedno z tych pytań odpowiadasz „tak”, traktuj dach jako układ konstrukcyjny, a nie tylko wykończeniowy detal. To najlepszy sposób, żeby uniknąć kosztownych pomyłek, zachować bezpieczeństwo i nie osłabić więźby tam, gdzie z zewnątrz wszystko nadal wygląda poprawnie.
