Przy projektowaniu dachu sama lokalizacja budynku ma znaczenie większe, niż często zakłada inwestor. Podział Polski na strefy wiatrowe wpływa na obciążenia przekazywane na pokrycie, łaty, krokwie, murłaty i połączenia konstrukcyjne. Wyjaśniam, jak odczytać właściwy obszar, czym różnią się wartości normowe oraz na co zwrócić uwagę przy projektowaniu i remoncie więźby.
Od strefy wiatru zależy nie tylko grubość krokwi
- Polska ma trzy strefy obciążenia wiatrem określone w PN-EN 1991-1-4.
- Strefa 2 ma bazową prędkość wiatru 26 m/s i obejmuje między innymi część wybrzeża.
- Wiatr może powodować przede wszystkim ssanie i podrywanie pokrycia, a nie tylko nacisk na połać.
- Na wynik obliczeń wpływają także wysokość budynku, teren, kształt dachu i otwory w ścianach.
- Mapa stref służy do wstępnej orientacji. Ostateczne obciążenie powinien wyznaczyć projektant konstrukcji.
Co naprawdę oznacza podział Polski na strefy obciążenia wiatrem
Strefa wiatrowa nie opisuje średniej pogody w danym mieście ani liczby dni z silnym wiatrem. To parametr projektowy, który pomaga określić, jakie oddziaływanie wiatru należy przyjąć przy obliczaniu konstrukcji budynku.
Podstawą jest norma PN-EN 1991-1-4, czyli część Eurokodu 1 poświęcona oddziaływaniom wiatru. Norma uwzględnia nie tylko samą prędkość powietrza, lecz także wysokość obiektu, rodzaj terenu, rzeźbę terenu oraz kształt i położenie elementu.
W praktyce wiatr działa na dach na dwa sposoby. Z jednej strony może naciskać na połać, a z drugiej, często bardziej niebezpiecznej, powodować ssanie i próbować unieść pokrycie. Dlatego nawet ciężka dachówka nie zastępuje prawidłowego mocowania.
| Strefa | Podstawowa prędkość wiatru vb,0 | Podstawowe ciśnienie prędkości qb,0 dla wysokości do 300 m n.p.m. | Typowy obszar |
|---|---|---|---|
| 1 | 22 m/s | 0,30 kN/m² | Większość obszaru kraju |
| 2 | 26 m/s | 0,42 kN/m² | Pas wybrzeża Bałtyku i wybrane obszary nadmorskie |
| 3 | 22 m/s z korektami terenowymi i wysokościowymi | Wartość zależna między innymi od wysokości nad poziomem morza | Obszary górskie i podgórskie |
Podane wartości są wartościami bazowymi, a nie gotowym obciążeniem działającym na konkretną krokiew. Przykładowo wartość 0,42 kN/m² nie oznacza, że każda powierzchnia dachu zostanie obciążona dokładnie taką siłą. Projektant musi jeszcze uwzględnić współczynniki aerodynamiczne oraz lokalne strefy na połaci.

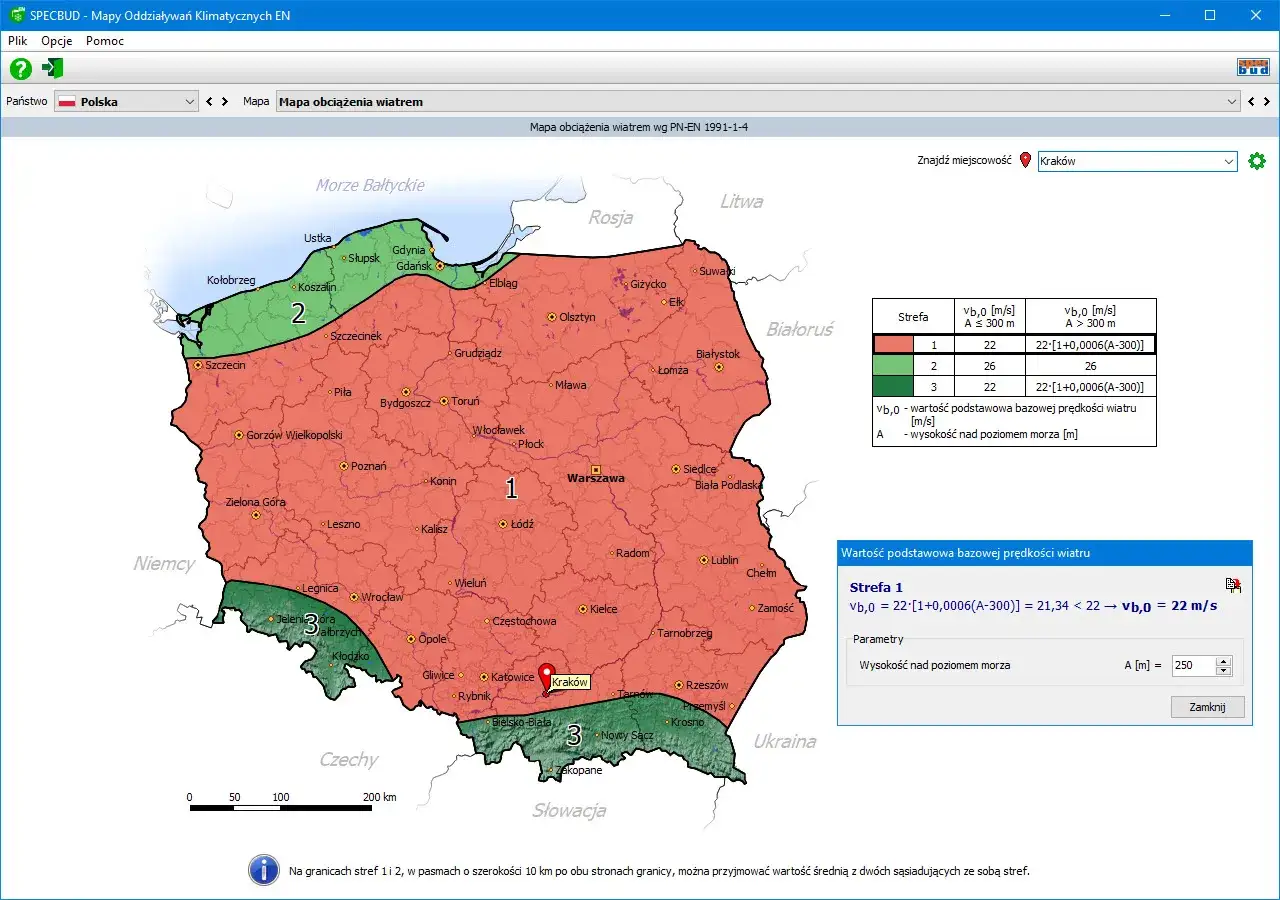

Jak sprawdzić właściwy obszar dla działki
Najpierw trzeba ustalić położenie budynku na mapie z załącznika krajowego do normy. Nie wystarczy ogólne stwierdzenie, że nieruchomość znajduje się w województwie pomorskim, małopolskim czy dolnośląskim. Granice stref nie pokrywają się z granicami administracyjnymi.
Strefa 1 obejmuje dużą część Polski. Strefa 2 dotyczy przede wszystkim pasa wybrzeża Bałtyku oraz wysp, gdzie otwarta przestrzeń pozwala wiatrowi osiągać większe prędkości. Strefa 3 wiąże się głównie z terenami górskimi i podgórskimi, gdzie dodatkowym czynnikiem jest wysokość nad poziomem morza.
Jeżeli działka leży blisko granicy dwóch obszarów, nie należy odczytywać mapy „na oko”. Załącznik krajowy dopuszcza w pasie o szerokości 10 km po obu stronach granicy stref 1 i 2 zastosowanie wartości średniej. Takie rozwiązanie nadal powinno być świadomie przyjęte w obliczeniach, a nie wynikać z przypadkowego wyboru mapy z internetu.
Strefa normowa a warunki na konkretnej działce
Dwie działki w tej samej strefie mogą mieć zupełnie różne warunki. Inaczej działa wiatr na dom stojący w zwartej zabudowie, inaczej na budynek na otwartym polu, nad jeziorem albo na szczycie wzniesienia.
Norma wyróżnia kategorie terenu od otwartego obszaru nad wodą po teren miejski z licznymi wysokimi budynkami. Im mniej przeszkód zatrzymuje przepływ powietrza, tym większe znaczenie może mieć ekspozycja budynku.
Nie należy też mylić podziału konstrukcyjnego z mapami warunków dla energetyki wiatrowej. Strefa używana przy projektowaniu dachu nie odpowiada bezpośrednio ocenie opłacalności turbiny ani regionalnej mapie średnich prędkości wiatru.

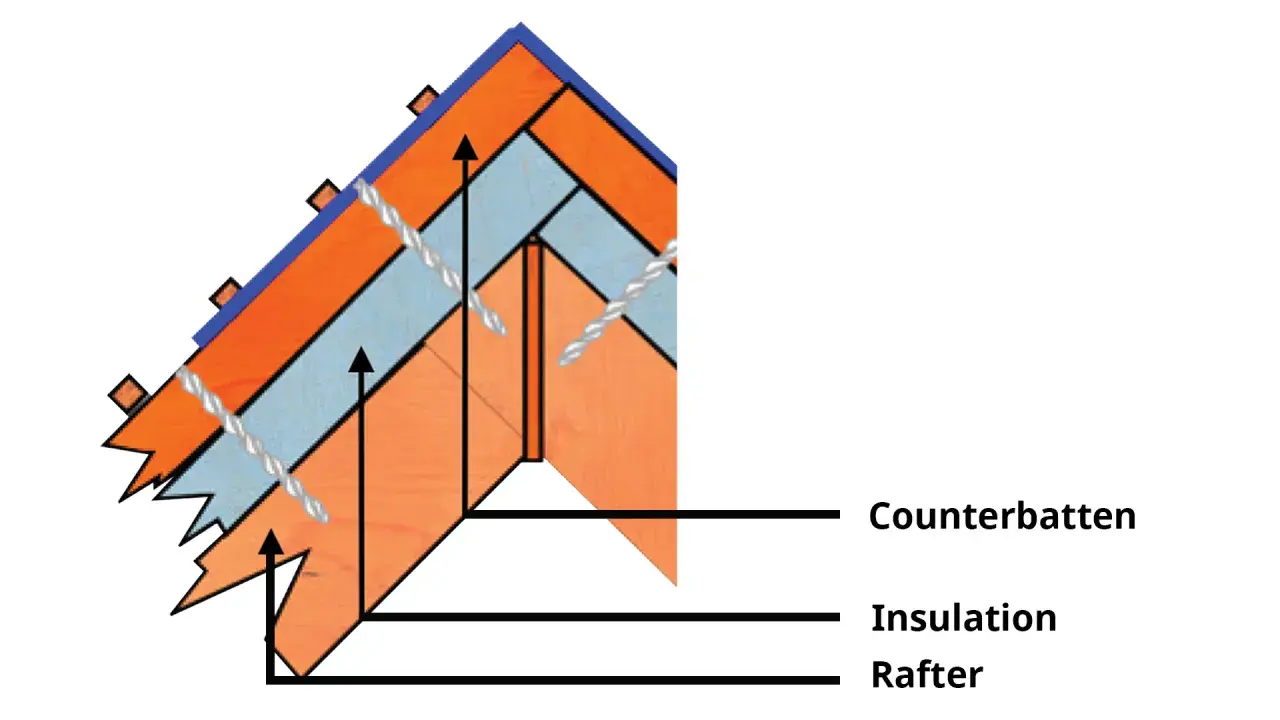

Co strefa wiatrowa zmienia w projekcie dachu i więźby
Informacja o strefie trafia do obliczeń statycznych razem z danymi geometrycznymi budynku. Konstruktor wyznacza między innymi szczytowe ciśnienie prędkości, a później obciążenie działające na poszczególne powierzchnie.
W przypadku więźby znaczenie mają przede wszystkim:
- rozpiętość dachu i rozstaw krokwi,
- kąt nachylenia połaci,
- rodzaj oraz masa pokrycia,
- wysokość budynku,
- kształt dachu, lukarny i okapy,
- rodzaj połączeń krokwi z murłatą,
- kotwienie murłaty do wieńca lub ściany.
W wyższej strefie nie zawsze trzeba automatycznie zwiększać przekrój wszystkich elementów drewnianych. Czasem większą różnicę robi gęstsze rozmieszczenie łączników, dodatkowe kotwy, poprawne wykonanie stężeń albo wzmocnienie strefy okapowej.
Parcie i ssanie wiatru
Na połaci nawietrznej wiatr może powodować parcie, lecz na wielu fragmentach dachu pojawia się ssanie. Powietrze przepływające nad połacią obniża ciśnienie i tworzy siłę skierowaną ku górze.
Najbardziej narażone są zwykle narożniki, krawędzie połaci i okolice okapu. To dlatego zalecenia dotyczące mocowania dachówek często wymagają większej liczby klamer przy brzegach niż w centralnej części dachu.
Znaczenie otworów i ciśnienia wewnętrznego
Uszkodzone drzwi garażowe, duże przeszklenie albo otwarta brama mogą zmienić rozkład ciśnienia wewnątrz budynku. W skrajnym przypadku wiatr jednocześnie naciska na ściany od środka i zasysa dach od zewnątrz.
W obliczeniach trzeba więc uwzględnić nie tylko szczelny, idealny model budynku. Duży otwór w ścianie, przewidywane użytkowanie obiektu i możliwość jego otwarcia mogą mieć wpływ na wynik, szczególnie w budynkach gospodarczych, garażach i halach.
Dlaczego sama mapa nie wystarcza do oceny dachu
Mapa pokazuje region, ale nie mówi jeszcze, jak wiatr rozłoży się na połaci. W tym celu stosuje się współczynniki ciśnienia zewnętrznego, oznaczane zwykle jako cpe. Zależą one od geometrii dachu i rozpatrywanego kierunku wiatru.
W przypadku dachu płaskiego rozróżnia się między innymi strefę wewnętrzną, pasy brzegowe oraz najbardziej obciążone narożniki. Na dachu dwuspadowym istotne są kąt nachylenia, kierunek napływu powietrza i relacja wysokości budynku do jego wymiarów.
W praktyce oznacza to, że ten sam dom może wymagać różnych rozwiązań dla centralnej części połaci i dla pasa przy krawędzi. Jedna liczba dla całego dachu bywa wygodnym uproszczeniem, ale nie zawsze jest bezpieczna.
Przeczytaj również: Rusztowanie na dachu - jak dobrać system i uniknąć błędów
Elementy, o których często się zapomina
Wiatr obciąża cały układ, a nie wyłącznie krokwie. Trzeba sprawdzić drogę przekazywania sił od pokrycia aż do fundamentu.
- Pokrycie musi być odpowiednio zamocowane do łat lub podłoża.
- Łaty i kontrłaty powinny mieć właściwe przekroje oraz rozstaw.
- Krokwie muszą być stabilizowane przed przesuwaniem i wyboczeniem.
- Połączenie krokwi z murłatą powinno przenieść siły unoszące.
- Murłata musi być prawidłowo zakotwiona w wieńcu lub ścianie.
- Stężenia więźby powinny ograniczać odkształcenia całego układu.
Najczęstszy błąd polega na skupieniu się na drewnie i pominięciu łączników. Nawet poprawnie dobrana krokiew nie pomoże, jeżeli najsłabszym ogniwem okaże się kotwa, wkręt albo połączenie murłaty.
Jak przygotować dane do obliczeń więźby
Przed rozmową z konstruktorem warto zebrać kilka podstawowych informacji. Dzięki temu obliczenia będą szybsze, a ryzyko przyjęcia błędnych założeń znacznie się zmniejszy.
- Podaj dokładną lokalizację budynku, najlepiej numer działki lub współrzędne.
- Określ wysokość budynku oraz wysokość kalenicy nad poziomem terenu.
- Opisz otoczenie: zabudowa miejska, wieś, las, otwarte pole, brzeg jeziora lub morza.
- Przygotuj rzut i przekrój dachu z wymiarami oraz kątem nachylenia.
- Wskaż planowane pokrycie, warstwy dachu, panele fotowoltaiczne i inne dodatkowe elementy.
- Przy remoncie pokaż istniejące przekroje drewna, sposób połączeń i ewentualne uszkodzenia.
Szczególnej ostrożności wymaga adaptacja gotowego projektu. Projekt przygotowany dla domu w centralnej Polsce nie musi zachować tych samych rozwiązań po przeniesieniu nad morze albo w góry. Adaptacja lokalizacyjna powinna obejmować także obciążenia klimatyczne, a nie tylko ustawienie budynku na działce.
Przy istniejącej więźbie nie zalecam samodzielnego wzmacniania krokwi według przypadkowej tabeli. Najpierw trzeba sprawdzić stan drewna, ugięcia, połączenia i aktualne obciążenia, w tym ciężar nowego pokrycia. Czasem wymiana lekkiej blachy na ciężką dachówkę zmienia układ bardziej niż sama różnica między sąsiednimi strefami.
Typowe błędy przy interpretacji stref wiatrowych
Pierwszy błąd to traktowanie numeru strefy jako kompletnej odpowiedzi. Sama strefa nie uwzględnia jeszcze wysokości budynku, kategorii terenu ani lokalnych efektów aerodynamicznych.
Drugi problem to korzystanie z nieaktualnych lub uproszczonych map bez sprawdzenia podstawy opracowania. Norma PN-EN 1991-1-4:2008 wraz z krajowym załącznikiem pozostaje punktem odniesienia, ale mapa internetowa może mieć słabą rozdzielczość albo błędnie przedstawiać granice.
Trzeci błąd polega na utożsamianiu wiatru ze śniegiem. Strefa wiatrowa i strefa śniegowa to dwa różne podziały, a dach trzeba sprawdzić na oba rodzaje oddziaływań. Do tego dochodzi ciężar własny konstrukcji, pokrycia, ocieplenia i instalacji.
Niepokoi mnie też częste przekonanie, że im cięższe pokrycie, tym dach jest bezpieczniejszy. Masa pomaga przeciw części sił unoszących, ale zwiększa obciążenie stałe i nie rozwiązuje problemu słabych połączeń. Bezpieczeństwo wynika z całego układu, a nie z jednego materiału.
Jak podejść do tematu przed budową lub remontem
Najrozsądniej zacząć od ustalenia strefy dla konkretnej lokalizacji, a później przekazać tę informację projektantowi razem z pełnymi danymi dachu. Przy nowym budynku wynik powinien znaleźć się w obliczeniach konstrukcyjnych. Przy remoncie trzeba ocenić, czy istniejąca więźba przeniesie nowe obciążenia i czy wymaga dodatkowego kotwienia.
Jeżeli dom stoi na otwartym terenie, przy zbiorniku wodnym, na wzniesieniu albo w pobliżu wybrzeża, nie warto opierać decyzji wyłącznie na typowych rozwiązaniach z katalogu. Ekspozycja działki może mieć większe znaczenie niż sama nazwa miejscowości.
Dobrze zaprojektowany dach nie musi być przesadnie ciężki ani przewymiarowany. Powinien mieć właściwie dobrane drewno, poprawne stężenia, odpowiednie łączniki i ciągłą drogę przekazywania sił do ścian oraz fundamentów. Właśnie te szczegóły najczęściej decydują o odporności więźby podczas silnego wiatru.
