Gdy dach ma większą rozpiętość, nietypowy kształt albo ma osłaniać taras czy wiatę, same ściany nie zawsze wystarczą do bezpiecznego przeniesienia obciążeń. Słupy podtrzymujące dach pomagają przekazać ciężar więźby, pokrycia i śniegu na fundament lub strop, ale ich dobór nie może opierać się wyłącznie na wyglądzie. Poniżej wyjaśniam, jakie rozwiązania stosuje się najczęściej, jak łączyć je z konstrukcją oraz przed czym trzeba się zabezpieczyć.
O stabilności dachu decydują nie tylko słupy, lecz cały układ podpór
- Funkcja słupa polega na bezpiecznym przekazaniu obciążeń z więźby na podłoże.
- Przekrój 14 × 14 cm lub 16 × 16 cm bywa spotykany w małych konstrukcjach, ale nie jest uniwersalnym wymiarem.
- Drewno nie może stać bezpośrednio na betonie, ponieważ wilgoć szybko osłabia jego dolną część.
- Stężenia i poprawne łączniki chronią konstrukcję przed przechyłem i rozchwianiem.
- Przy dachu budynku mieszkalnego o wymiarach elementów powinien decydować projektant konstrukcji.
Jaką rolę pełnią słupy w więźbie dachowej
W klasycznej więźbie słup najczęściej podpiera płatew, czyli poziomą belkę, na której opierają się krokwie. Dzięki temu można zmniejszyć ich rozpiętość i ograniczyć ugięcia. Taki układ spotyka się przede wszystkim w dachach płatwiowo-kleszczowych, zwłaszcza gdy połać jest szeroka albo ma skomplikowaną geometrię.
Podpora pracuje głównie na ściskanie wzdłuż włókien, ale w praktyce często pojawia się też zginanie. Wystarczy niewielkie przesunięcie połączenia, nierówne osiadanie podłoża albo działanie wiatru, aby prosty słup zaczął pracować jak element ściskany mimośrodowo. Dlatego nie można analizować go w oderwaniu od płatwi, krokwi, stropu i fundamentu.

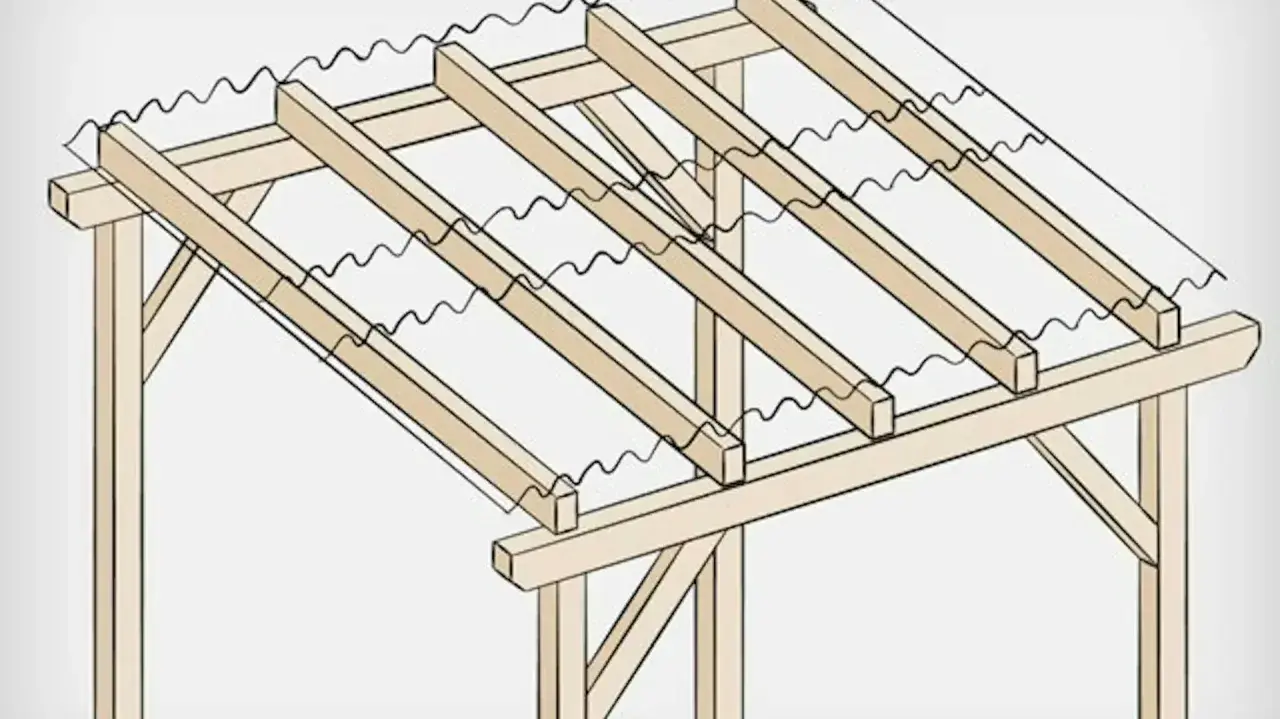

Inne zadanie mają słupy przy tarasach, balkonach i wiatach. Podpierają zwykle belkę obwodową lub oczep, a nie bezpośrednio krokwie. W takim przypadku poza ciężarem dachu trzeba uwzględnić parcie i ssanie wiatru, które mogą próbować unieść całą lekką konstrukcję.Gdzie można je spotkać
- wewnątrz poddasza, jako podpory płatwi,
- na stropie poddasza, gdy konstrukcja wymaga dodatkowego podparcia,
- na zewnętrznej krawędzi tarasu lub ganku,
- w wiatach samochodowych i konstrukcjach ogrodowych,
- w altanach, pergolach i zadaszeniach wejściowych.
Największy błąd polega na traktowaniu każdego pionowego elementu jako zwykłego „słupka”. W więźbie liczy się nie tylko jego nośność, lecz także droga przepływu sił. Obciążenie musi przejść z krokwi na płatew, ze stelaża na słup, a ze słupa na stabilną podstawę.
Drewno, stal czy beton przy podparciu dachu
W domach i konstrukcjach ogrodowych najczęściej wybiera się drewno, ponieważ dobrze pasuje do więźby, jest łatwe w obróbce i może pozostać widocznym elementem architektury. Do zastosowań zewnętrznych używa się zwykle drewna konstrukcyjnego o znanej klasie wytrzymałości, na przykład C24, albo drewna klejonego warstwowo. To drugie rozwiązanie sprawdza się przy większych przekrojach i wymaganiach estetycznych.
Drewno lite jest ekonomiczne, ale bardziej reaguje na zmianę wilgotności. Może pękać, paczyć się i zmieniać wymiary. Drewno klejone jest stabilniejsze, jednak zazwyczaj kosztuje więcej. Moim zdaniem przy reprezentacyjnym tarasie dopłata do materiału o lepszej geometrii często ma sens, natomiast w niewielkiej wiacie ważniejsza od efektownego gatunku będzie suchość, klasa konstrukcyjna i poprawne zabezpieczenie podstawy.
| Materiał | Najlepsze zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Drewno lite konstrukcyjne | Więźby, altany, małe wiaty i tarasy | Większa podatność na paczenie i pękanie |
| Drewno klejone warstwowo | Widoczne słupy, większe rozpiętości, konstrukcje reprezentacyjne | Wyższa cena i konieczność dobrego zabezpieczenia powierzchni |
| Stal | Smukłe podpory, duże obciążenia, nowoczesne zadaszenia | Korozja i mostki cieplne przy złym detalu |
| Beton lub żelbet | Ciężkie, trwałe konstrukcje i podpory w budynkach | Duża masa, trudniejsza zmiana układu i mniej naturalny wygląd |
W przypadku drewnianego słupa zewnętrznego szczególnie istotna jest klasa użytkowania konstrukcji. Element wystawiony na deszcz, śnieg i okresowe zawilgocenie wymaga innego detalu niż słup znajdujący się wewnątrz suchego poddasza. Sam impregnat nie naprawi błędnego połączenia z podłożem.
Jak dobrać przekrój i rozstaw podpór
Nie ma jednego bezpiecznego wymiaru, który można zastosować przy każdym dachu. Na przekrój wpływają między innymi rozpiętość, rozstaw słupów, ciężar pokrycia, strefa śniegowa, kąt nachylenia połaci, wysokość elementu i sposób jego usztywnienia. Znaczenie ma również to, czy podpora stoi na fundamencie, stropie, belce czy istniejącej posadzce.W małych altanach i zadaszeniach można spotkać słupy o przekroju 12 × 12 cm, 14 × 14 cm lub 16 × 16 cm. Są to jednak przykłady typowych wymiarów, a nie gotowa recepta. Wysoki i smukły element może utracić stateczność wcześniej niż krótki słup o takim samym przekroju.
Co trzeba sprawdzić przed zamówieniem drewna
- jakie obciążenie przypada na pojedynczą podporę,
- czy słup jest ściskany osiowo, czy także zginany,
- jaką ma długość i czy posiada stężenia pośrednie,
- czy podłoże przeniesie siłę bez zarysowania lub nadmiernego ugięcia,
- czy połączenie z płatwią nie osłabi przekroju przez zbyt głębokie wycięcia,
- czy drewno ma oznaczoną klasę wytrzymałości i właściwą wilgotność.
Przy większym dachu projektant sprawdza również stateczność słupa, czyli jego odporność na wyboczenie. Wyboczenie to nagłe wygięcie ściskanego elementu, które może nastąpić mimo tego, że sam materiał wydaje się wystarczająco mocny. Właśnie dlatego wizualne porównanie „ten słup wygląda solidnie” nie zastępuje obliczeń.
Rozstaw podpór także wymaga rozsądku. Zbyt mała liczba słupów zwiększa obciążenie każdej z nich i wymusza zastosowanie większych belek. Zbyt gęsty układ komplikuje przestrzeń i może przeszkadzać w użytkowaniu poddasza, tarasu albo wiaty. Najlepszy efekt daje dopasowanie siatki podpór do układu ścian, fundamentów i planowanych przejść.
Jak poprawnie oprzeć i połączyć drewniany słup
Dolna część podpory powinna znaleźć się na regulowanej podstawie stalowej albo innym łączniku, który oddziela drewno od betonu. Zostawia się także szczelinę umożliwiającą odpływ wody i przewiew. Wbijanie słupa bezpośrednio w płytę betonową lub zatopienie go w mokrym betonie to rozwiązanie pozornie proste, ale bardzo ryzykowne dla trwałości.
Podstawa musi być zakotwiona w elemencie, który rzeczywiście przenosi obciążenie. W przypadku tarasu może to być stopa fundamentowa, belka podwalinowa albo odpowiednio zaprojektowany fundament punktowy. Sama cienka warstwa posadzki nie zawsze ma nośność wystarczającą dla punktowego nacisku.
Połączenie z płatwią lub belką
Górny koniec słupa powinien być połączony tak, aby nie tylko przenosił nacisk, lecz także ograniczał przesuwanie na boki. Stosuje się między innymi połączenia ciesielskie, śruby, wkręty konstrukcyjne, kątowniki i stalowe blachy. Łącznik dobiera się do kierunku sił, a nie według zasady „im więcej wkrętów, tym lepiej”.
Zbyt wiele otworów blisko siebie może osłabić drewno, podobnie jak przypadkowe podcięcia. Przy większych obciążeniach trzeba sprawdzić docisk drewna, rozłupanie oraz nośność samego łącznika. W praktyce szczególnie często pomija się siły poziome i możliwość podrywania przez wiatr, zwłaszcza w lekkich wiatach.
Przeczytaj również: Więźba dachowa bez błędów - dobór, montaż i koszty
Stężenia są równie ważne jak pionowe podpory
Słupy ustawione pionowo nie tworzą jeszcze stabilnej konstrukcji. Potrzebne mogą być zastrzały, miecze, krzyżulce albo sztywne tarcze. Ich zadaniem jest ograniczenie kołysania i przechyłu, dlatego powinny pojawić się w kierunkach, w których działa wiatr lub w których rama jest podatna na deformację.
Jeżeli po zamontowaniu dach porusza się przy lekkim nacisku ręką, problemem zwykle nie jest brak kolejnego grubszego słupa, tylko brak usztywnienia całego układu. To obserwacja, która powtarza się przy wielu prostych konstrukcjach ogrodowych.
Najczęstsze błędy przy podpieraniu dachu
Pierwszy błąd to ustawienie podpory w miejscu wygodnym wykonawczo, ale niezgodnym z układem obciążeń. Słup powinien mieć oparcie pod belką lub w punkcie przewidzianym przez projekt. Podłożenie go kilka centymetrów obok może powodować skręcanie i miejscowe przeciążenie elementu.
Drugi problem stanowi łączenie drewna mokrego z konstrukcją. Materiał o wysokiej wilgotności po wyschnięciu zmniejsza wymiary, a połączenia mogą się poluzować. Do budowy więźby warto używać drewna suszonego konstrukcyjnie, oznaczonego i przechowywanego pod zadaszeniem.
Do pozostałych błędów należą:
- brak izolacji między drewnem a betonem,
- malowanie wyłącznie widocznej części słupa,
- wykonywanie głębokich wrębów bez sprawdzenia osłabienia przekroju,
- zastępowanie łączników konstrukcyjnych zwykłymi wkrętami,
- pomijanie stężeń w konstrukcjach narażonych na wiatr,
- opieranie słupa na niezweryfikowanym stropie lub cienkiej wylewce.
Niepokojące są pęknięcia przechodzące przez strefę połączenia, przechylenie podpory, odkształcenie płatwi i ślady zawilgocenia przy podstawie. W takiej sytuacji nie wystarczy dokręcić śruby. Najpierw trzeba ustalić, czy przyczyną jest osiadanie, przeciążenie, błąd montażu czy degradacja drewna.
Kiedy potrzebny jest projektant konstrukcji
Przy niewielkiej altanie można świadomie korzystać z typowych rozwiązań, o ile konstrukcja ma prosty kształt, stabilne podłoże i niewielką rozpiętość. Inaczej wygląda sytuacja, gdy słupy mają podpierać dach domu, stać na stropie albo przejmować obciążenia z dużej połaci. Wtedy potrzebne jest sprawdzenie całego układu, a nie tylko dobór przekroju pionowego elementu.
Projektant powinien przeanalizować między innymi ciężar pokrycia, obciążenie śniegiem i wiatrem, nośność stropu, stateczność słupów oraz połączenia. W obliczeniach konstrukcji drewnianych wykorzystuje się zasady Eurokodu 5, obejmujące między innymi ściskanie, zginanie, wyboczenie, trwałość i złącza.
Ja przyjmuję prostą zasadę: jeśli usunięcie jednego słupa mogłoby zmienić bezpieczeństwo dachu albo jeśli podpora stoi na istniejącym stropie, nie dobieram jej wyłącznie na oko. Koszt konsultacji jest niewielki w porównaniu z naprawą odkształconej więźby, pękniętego stropu czy przeciekającego zadaszenia.
Dobrze zaprojektowana podpora nie rzuca się w oczy, ale pracuje bez zarzutu
Najbezpieczniejszy układ to taki, w którym słup ma właściwy przekrój, stabilne oparcie, poprawne połączenie z belką i odpowiednie stężenia. Dopiero po spełnieniu tych warunków można myśleć o estetyce, kolorze impregnatu czy dekoracyjnym zakończeniu elementu.
Przed zamówieniem materiału sprawdzam zawsze cztery rzeczy: punkt oparcia, drogę obciążeń, ochronę przed wilgocią i usztywnienie. Jeśli choć jeden z tych punktów pozostaje niejasny, lepiej zatrzymać prace i skonsultować rozwiązanie, niż później wzmacniać gotowy dach.
