Najpierw sprawdź nośność ściany, potem dobieraj łącznik
- Beton i pełna cegła przyjmują mocniejsze zamocowania niż pustak, cegła dziurawka czy płyta g-k.
- Do połączeń konstrukcyjnych najczęściej wykorzystuje się kotwy mechaniczne, chemiczne, śruby przelotowe i łączniki ciesielskie.
- Największe znaczenie mają: rodzaj ściany, kierunek obciążenia, odległość od krawędzi i ochrona przed wilgocią.
- Przy belce nośnej nie warto zgadywać. Karta techniczna łącznika jest ważniejsza niż sam opis produktu.
- Jeśli mocowanie ma pracować na zewnątrz, liczy się też odporność na korozję i sposób odcięcia wilgoci od drewna.
Kiedy belka może pracować na ścianie, a kiedy trzeba ją odciążyć
Ja zawsze zaczynam od najprostszej rzeczy: czy ściana ma naprawdę przenieść ciężar belki, czy tylko wyznaczyć jej pozycję. To robi ogromną różnicę, bo inaczej zachowuje się ściana nośna z betonu, inaczej mur z pustaków, a jeszcze inaczej licówka ceglana, która jest tylko okładziną. W lekkich przegrodach, zwłaszcza z płyt g-k, belki nie powinno się traktować jak elementu konstrukcyjnego bez wcześniejszego wzmocnienia.
- Ścinanie pojawia się wtedy, gdy belka chce przesunąć łącznik wzdłuż ściany.
- Wyrywanie jest groźniejsze przy wspornikach, zadaszeniach i elementach wysuniętych od lica ściany.
- Zginanie rośnie, gdy punktów mocowania jest za mało albo są ustawione zbyt blisko siebie.
Jeżeli belka ma wyglądać dekoracyjnie, można pozwolić sobie na prostsze mocowanie. Jeśli ma nieść taras, pergolę, strop pomocniczy albo ciężki element wykończenia, połączenie musi przenosić realne obciążenie, a nie tylko trzymać geometrię. Gdy wiem już, co ma zrobić cała konstrukcja, przechodzę do wyboru łącznika pod konkretne podłoże.
Dobór łącznika zależy od ściany, nie od samej belki
W praktyce nie ma jednego rozwiązania dla wszystkich ścian. To, co działa w betonie, może być zbyt słabe w pustaku, a to, co dobrze wygląda w drewnie, nie ma sensu w lekkiej przegrodzie. Tabela poniżej porządkuje wybór jeszcze przed zakupem materiału.
| Podłoże | Co działa najlepiej | Czego unikać | Moja praktyczna uwaga |
|---|---|---|---|
| Beton i pełna cegła | Kotwy mechaniczne, kotwy chemiczne, śruby konstrukcyjne z podkładką | Przypadkowe kołki do lekkich obciążeń | To najwdzięczniejsze podłoże, bo dobrze przyjmuje mocne połączenia. |
| Pustak, cegła dziurawka, bloczek z pustkami | Kotwa chemiczna z tuleją siatkową, specjalne zamocowania do pustych przestrzeni, systemy ramowe | Klasyczny rozpór w cienkiej ściance pustaka | Nośność zależy tu bardziej od jakości muru i przygotowania otworu niż od samej średnicy śruby. |
| Ściana drewniana lub szkielet drewniany | Śruby konstrukcyjne, śruby przelotowe, kątowniki ciesielskie | Cienkie wkręty do płyt g-k i drobne wkręty meblowe | Trzeba uwzględnić pracę drewna i dobrać długość tak, by połączenie miało sens konstrukcyjny. |
| Płyta g-k i lekkie przegrody | Tylko mocowanie do rusztu albo wcześniej przygotowanego wzmocnienia | Bezpośrednie zawieszenie ciężkiej belki na samej płycie | Sama płyta nie jest podłożem nośnym, nawet jeśli kołek wygląda na solidny. |
| Ściana z ociepleniem lub elewacją | Łączniki dystansowe i systemy prowadzące obciążenie do konstrukcji nośnej | Zwykły kołek kończący pracę w warstwie izolacji | Jeśli mocowanie ma przejść przez tynk i ocieplenie, liczy się nie tylko długość, ale też dystans od ściany nośnej. |
Takie rozróżnienie oszczędza najwięcej pomyłek: najpierw patrzę na podłoże, potem na kierunek obciążenia, a dopiero na końcu na sam łącznik. Dzięki temu nie kupuję „najmocniejszego” elementu na oślep, tylko system, który ma sens w danym miejscu. To prowadzi już do konkretnych rozwiązań montażowych.
Sprawdzone rozwiązania montażowe, które realnie się stosuje
Przy cięższych połączeniach najczęściej wybieram jeden z kilku wariantów. Każdy z nich ma swoje miejsce, ale nie lubię traktować ich jako zamienników bez kontekstu. W praktyce liczy się nie tylko sama stal, lecz także sposób przeniesienia obciążenia na mur albo drewno.

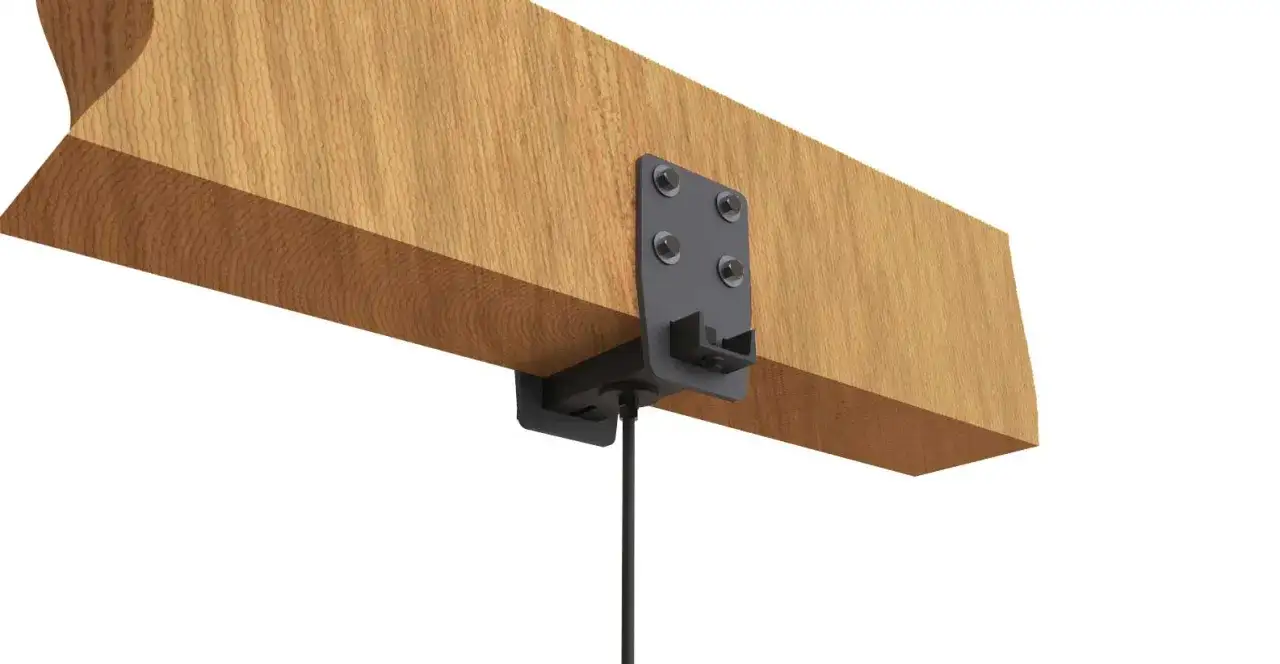

Kątownik ciesielski i łącznik płaski
Sprawdza się tam, gdzie belka ma być ustabilizowana względem innego elementu drewnianego albo ma tylko utrzymać geometrię układu. Kątownik dobrze prowadzi połączenie i ułatwia ustawienie kąta prostego, ale nie traktuję go jako jedynego nośnego elementu przy większych obciążeniach. W takich miejscach pracuje raczej jako część całego układu niż samodzielne rozwiązanie.
Kotwa mechaniczna z podkładką
To sensowny wybór do betonu i pełnej cegły. Daje szybki montaż i od razu pozwala ocenić efekt, ale wymaga solidnego podłoża oraz zachowania bezpiecznej odległości od krawędzi. Przy cięższych połączeniach najczęściej spotkasz średnice rzędu M10 lub M12, bo mniejsze elementy zwykle nie dają już takiego marginesu bezpieczeństwa.
Kotwa chemiczna z prętem gwintowanym
To rozwiązanie, które najczęściej wybieram tam, gdzie podłoże jest bardziej wymagające, a nośność ma wynikać z dobrze przygotowanego otworu, a nie z rozpierania materiału. W praktyce wygrywa w pustakach, przy materiałach dziurawych i tam, gdzie trzeba rozsądnie podejść do krawędzi. Trzeba jednak zadbać o czyszczenie otworu i odczekać do pełnego związania zaprawy, bo pośpiech kończy się słabszym trzymaniem. Przy źle oczyszczonym otworze wydajność potrafi spaść bardzo mocno, nawet o kilkadziesiąt procent.
Przeczytaj również: Krokiew narożna - zamek, trasowanie, błędy. Zabezpiecz dach!
Śruba przelotowa i szeroka podkładka
Jeśli mam dostęp z drugiej strony ściany albo do przeciwległej belki, przelotowy montaż bywa najprostszy i najbardziej przewidywalny. Szeroka podkładka rozkłada nacisk na drewno, więc nie wciska łba w miękkie włókna. To nie jest rozwiązanie najsubtelniejsze wizualnie, ale konstrukcyjnie często bardzo uczciwe.
Największy błąd polega na tym, że ktoś traktuje te rozwiązania jak wzajemne zamienniki. Kątownik nie zastępuje kotwy, a kotwa nie rozwiąże problemu, jeśli belka nie ma właściwej podpory. Sam łącznik to dopiero połowa sukcesu, bo równie dużo waży sposób wiercenia, osadzania i dokręcania.
Jak wykonać montaż krok po kroku
- Wyznacz linię belki i sprawdź poziom. Zaczynam od osi i punktów mocowania, bo później nie poprawiam już krzywego startu „na siłę”.
- Rozpoznaj materiał ściany. Beton, pełna cegła, pustak i drewno wymagają innego sposobu pracy. W pustaku nie wiercę jak w pełnym betonie.
- Dobierz łącznik do obciążenia. Do cięższych połączeń najczęściej trafiają systemy z prętem gwintowanym, śrubą przelotową albo mocnym kątownikiem.
- Wierć na odpowiednią głębokość i czyść otwór. Przy kotwie chemicznej szczotkowanie i przedmuchanie otworu to nie dodatek, tylko obowiązkowy etap.
- Osadź element montażowy zgodnie z systemem. Kotwa mechaniczna ma pracować inaczej niż chemiczna, a łącznik do pustaka inaczej niż do betonu.
- Dokręć połączenie z podkładką. Nie miażdżę włókien drewna, tylko dociskam je kontrolowanie. To ważniejsze, niż się wydaje.
- Zabezpiecz miejsce styku przed wilgocią. Na styku belki i muru łatwo o zawilgocenie, więc zostawiam tam sensowną ochronę, a nie przypadkowy docisk „na sztywno”.
Jeśli montuję w pustaku, nie przeskakuję żadnego z tych kroków. Tu najczęściej przegrywa się nie w materiale, tylko w pośpiechu, pyleniu otworu i zbyt szybkim skręcaniu. Po stronie trwałości równie ważne są jednak błędy, których na pierwszy rzut oka w ogóle nie widać.
Najczęstsze błędy, które osłabiają połączenie
To właśnie drobiazgi najczęściej rujnują mocowanie, a nie sam pomysł na konstrukcję. Gdy wracam do takich miejsc po czasie, zwykle widzę ten sam zestaw problemów.
- Dobór łącznika do samej belki, bez sprawdzenia ściany. Element może być mocny, ale jeśli podłoże jest słabe, cały układ traci sens.
- Użycie zwykłych kołków tam, gdzie połączenie ma charakter konstrukcyjny. To jedna z najczęstszych i najdroższych pomyłek.
- Brak oczyszczenia otworu przy kotwie chemicznej. Pył jest wrogiem nośności, a nie kosmetycznym dodatkiem po wierceniu.
- Zbyt mała liczba punktów mocowania. Jedno „mocne” miejsce rzadko zastępuje dobrze rozłożone kilka punktów o sensownej geometrii.
- Brak podkładek i zbyt mocne dociągnięcie śrub. Drewno zaczyna się wciskać, a połączenie z czasem luzuje.
- Mieszanie elementów z różnych systemów bez sprawdzenia kompatybilności. Śruba, kotwa i łącznik muszą razem tworzyć system, a nie przypadkowy zestaw części.
- Obciążenie połączenia przed czasem wiązania chemii. Tu kilka minut oszczędności potrafi kosztować całą nośność.
Jeżeli połączenie ma być niewidoczne, kusi skrócenie prac, ale właśnie wtedy warto poświęcić kilka minut więcej na wiertło, szczotkę i poziomowanie. To prowadzi do kolejnej rzeczy, o której wiele osób przypomina sobie dopiero po pierwszej zimie.
Co jeszcze wpływa na trwałość połączenia
Wewnętrznie sucha ściana i belka pracują inaczej niż zadaszenie, pergola czy detal przy elewacji. Na zewnątrz wybieram stal nierdzewną A2 lub A4 albo łączniki z ochroną do warunków atmosferycznych; zwykły ocynk w strefie deszczu i kondensacji starzeje się szybciej, niż wielu osobom się wydaje.
Drugi temat to wilgoć między drewnem a murem. Dobra przekładka lub uszczelnienie kontaktu potrafi zrobić większą różnicę niż kolejny milimetr średnicy śruby. Jeśli belka pracuje przy ociepleniu, nie może opierać się na samej izolacji, tylko na konstrukcji nośnej za nią. W takich miejscach stosuje się systemy dystansowe, a nie przypadkowe kołki „przez tynk”.
Zostaje jeszcze estetyka i dostęp serwisowy. Ukryte łączniki wyglądają lepiej, ale utrudniają kontrolę. Widoczne są prostsze w ocenie i często bardziej uczciwe konstrukcyjnie. Ja zwykle wybieram wariant, który da się później obejrzeć i ewentualnie dociągnąć bez rozkuwania ściany. To domyka temat praktyki i prowadzi do krótkiej checklisty przed zakupem.
Co sprawdzam przed zamówieniem łączników do belki
- Czy ściana jest nośna, pełna, dziurawa, drewniana czy tylko lekka.
- Czy belka ma przenosić ciężar, czy jedynie ustawić linię wykończenia.
- Czy montaż będzie wewnętrzny, zewnętrzny, czy przez warstwę ocieplenia.
- Czy mam dostęp jednostronny, czy mogę zrobić połączenie przelotowe.
- Czy producent podaje nośność, rozstaw, średnicę i moment dokręcenia.
Przy takim podejściu nie szukam „uniwersalnego” przepisu, bo taki po prostu nie istnieje. Szukam natomiast poprawnego zestawu: właściwej ściany, właściwego łącznika, właściwej średnicy, właściwego zabezpieczenia przed korozją i cierpliwego montażu. To wystarczy, żeby połączenie było solidne, czytelne i odporne na codzienną pracę drewna.
