Najważniejsze informacje w skrócie
- System opiera się na słupach, ryglach, oczepach i stężeniach, które razem przenoszą obciążenia dachu i wiatru.
- Najczęściej stosuje się drewno klasy C24, a przy większych rozpiętościach drewno klejone BSH.
- W praktyce dobrze dobrany materiał jest suchy, prosty i ma kontrolowaną wilgotność, zwykle około 18% dla tarcicy konstrukcyjnej.
- Ta technologia najlepiej sprawdza się tam, gdzie liczą się duże przeszklenia, otwarte wnętrza i estetyka odsłoniętego drewna.
- Największe ryzyko to błędy w usztywnieniu, wilgoć podczas montażu i niedopracowane połączenia.
Na czym polega ten system i dlaczego nadal ma sens
To klasyczny układ nośny: pionowe słupy przenoszą ciężar, poziome rygle spinają całość, a zastrzały i poszycie odpowiadają za sztywność. W nowoczesnym wydaniu taki szkielet kojarzy się z dużymi przeszkleniami, otwartym planem wnętrza i widocznymi belkami, ale jego korzenie są znacznie starsze, od dawnych domów szachulcowych po współczesne ogrody zimowe. Najważniejsze: to nie jest aluminiowa fasada słupowo-ryglowa, tylko drewniany układ nośny, w którym estetyka wynika z konstrukcji, a nie z samej okładziny.
Ja patrzę na tę technologię przede wszystkim przez pryzmat trzech rzeczy: nośności, stabilności i kontroli wilgoci. Jeśli projekt ma dać duże otwarcia, lekką wizualnie bryłę i możliwość pokazania drewna we wnętrzu, ten system ma bardzo mocne argumenty. Jeśli natomiast ktoś oczekuje najprostszej, najtańszej drogi do budynku o zwartej formie, zwykle lepiej sprawdzi się lżejszy szkielet albo tradycyjna technologia murowana.
Żeby dobrze ocenić taki układ, trzeba najpierw zobaczyć, z jakich elementów powstaje i gdzie konstrukcja naprawdę pracuje. To właśnie tam zapada większość decyzji, które później widać albo w komforcie użytkowania, albo w kosztach napraw.
Jak zbudowany jest szkielet nośny i gdzie nie wolno oszczędzać

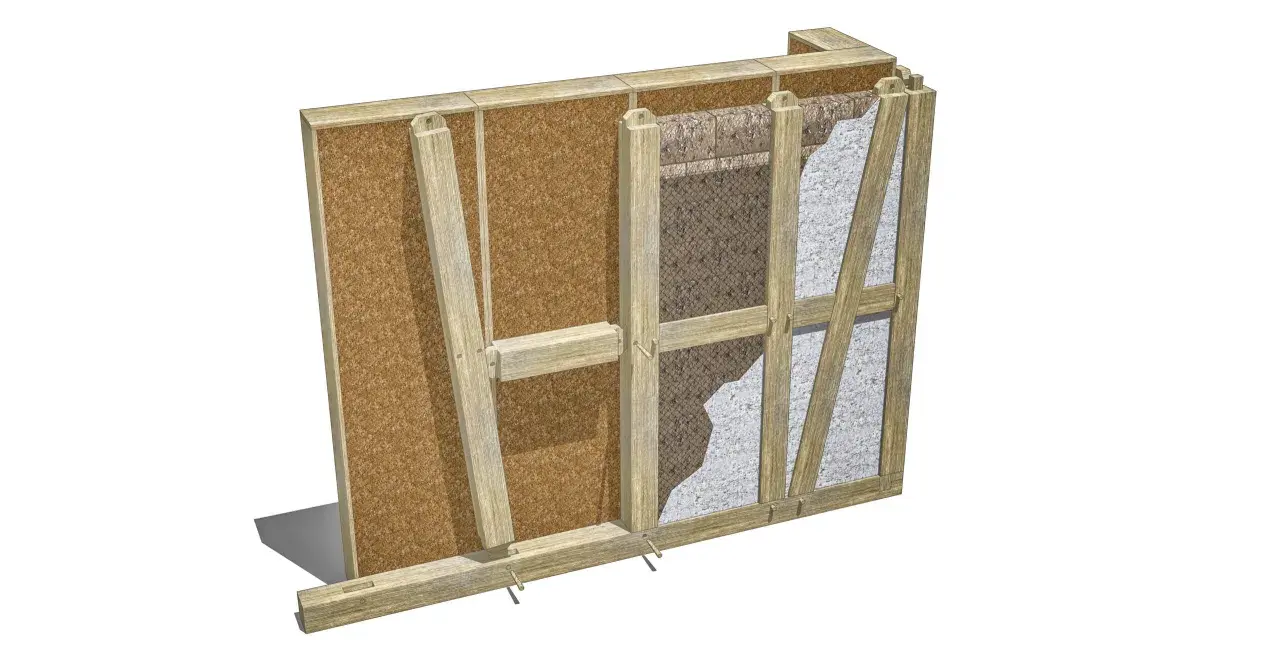

W praktyce wszystko zaczyna się od podwaliny, czyli dolnego elementu osadzonego na fundamencie. Na niej stoją słupy, do góry spinane oczepem, a pomiędzy nimi pracują rygle, zastrzały i elementy stężające. To właśnie ten układ przejmuje obciążenia pionowe z dachu i stropów, a także siły poziome od wiatru.
| Element | Rola w konstrukcji | Na co zwracam uwagę |
|---|---|---|
| Podwalina | Oddziela konstrukcję od fundamentu i rozkłada obciążenia | Izolacja od wilgoci, dokładne wypoziomowanie, dobre zakotwienie |
| Słupy | Przenoszą ciężar pionowy na fundament | Przekrój, prostoliniowość, klasa wytrzymałości |
| Rygle i oczep | Spinają ramę i stabilizują ścianę | Precyzja połączeń, brak luzów, właściwe łączniki |
| Zastrzały | Usztywniają układ w kierunku poziomym | Odpowiedni kąt i rozmieszczenie, szczególnie przy większych polach |
| Poszycie lub stężenie | Chroni przed „rozjechaniem się” ramy pod wpływem wiatru | Ciagłość warstwy, poprawne mocowanie, brak przypadkowych przerw |
| Łączniki | Przenoszą siły między elementami | Dobór do obciążeń i ochrona przed korozją |
W mniejszych realizacjach spotyka się przekroje ścienne rzędu 45 x 145 mm i 45 x 195 mm, a w cięższych układach słupowych słupy mają często 120 x 120 mm, 150 x 150 mm albo więcej. To nie jest uniwersalna recepta, tylko praktyczny punkt odniesienia: im większe rozpiętości i bardziej otwarty projekt, tym większe znaczenie ma statyka, jakość drewna i precyzja połączeń.
Bez odpowiednich stężeń sama rama zachowuje się jak kartka papieru na wietrze. I właśnie dlatego w tej technologii nie wystarczy „postawić drewna” - trzeba jeszcze świadomie zaprojektować to, co je stabilizuje. Od tego już tylko krok do pytania, z jakiego materiału taki układ ma być wykonany.
Jakie drewno konstrukcyjne daje najlepszy efekt
Najczęściej pracuję z trzema grupami materiałów: tarcicą klasy C24, drewnem klejonym warstwowo BSH oraz elementami struganymi i suszonymi przemysłowo, takimi jak KVH. Każde z nich ma swoje miejsce, ale nie każde nadaje się do wszystkiego.
| Materiał | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| C24 lite | Prostsze elementy, ściany, pomocnicze belki, standardowe rozwiązania | Dobra dostępność i rozsądny koszt | Większa wrażliwość na paczenie, jeśli materiał jest źle składowany lub zbyt wilgotny |
| KVH | Elementy, od których oczekuję stabilności wymiarowej | Suszenie komorowe, struganie, mniejsza podatność na odkształcenia | Nie zawsze potrzebne w najprostszych fragmentach konstrukcji |
| BSH | Większe rozpiętości, widoczne belki, mocniej eksponowana architektura | Bardzo dobra nośność i wysoka estetyka | Wyższa cena niż przy litej tarcicy |
W praktyce tarcica konstrukcyjna ma zwykle wilgotność w okolicach 18%, a w materiałach klejonych i dokładniej przygotowanych da się zejść jeszcze niżej, często do przedziału 12-15%. Ja zawsze patrzę nie tylko na klasę wytrzymałości, ale też na prostoliniowość, ślady przechowywania, dokładność cięcia i dokumentację partii. Sam napis „konstrukcyjne” nie wystarczy, jeśli elementy przyjechały zawilgocone albo krzywe.
Ważna uwaga: impregnacja nie naprawia złego drewna. Chroni, ale nie zastępuje właściwej wilgotności, dobrego składowania i poprawnego projektu detali. To właśnie te trzy rzeczy najczęściej decydują o tym, czy szkielet zachowa stabilność przez lata. Skoro materiał jest już jasny, warto porównać ten system z innymi technologiami, bo dopiero wtedy widać jego mocne i słabsze strony.
Gdzie ten system wygrywa, a gdzie lepiej wybrać inną technologię
Ja nie wybierałbym tej technologii wyłącznie po zdjęciach. Najpierw trzeba zrozumieć, co ona daje w praktyce, a dopiero potem oceniać wygląd. Jej największa przewaga to swoboda architektoniczna: duże przeszklenia, otwarte wnętrza, wyraźny rytm belek i możliwość tworzenia konstrukcji, które od razu wyglądają „uczciwie” materiałowo.
| Kryterium | Układ słupowo-ryglowy | Lekki szkielet | Mur |
|---|---|---|---|
| Duże przeszklenia | Bardzo dobry | Dobry, ale wymaga dodatkowych wzmocnień | Trudniejszy i cięższy |
| Bezwładność cieplna | Średnia lub niska, zależnie od wypełnienia | Niska | Wysoka |
| Tempo budowy | Szybkie przy prefabrykacji | Bardzo szybkie | Zwykle wolniejsze |
| Widoczne drewno | Naturalnie wpisane w projekt | Rzadziej | Prawie nigdy |
| Ryzyko błędów | Wysokie bez dobrego projektu detali | Wysokie przy złej kontroli wilgoci | Mniejsze w samym nośniku, ale większe w ciężarze całej przegrody |
Ta technologia najlepiej wypada tam, gdzie projekt ma być przestrzenny i lekki wizualnie: w domach jednorodzinnych, ogrodach zimowych, werandach, zadaszeniach tarasów czy budynkach usługowych z dużymi witrynami. Jej słabszą stroną bywa akustyka i mostki termiczne, jeśli ktoś potraktuje izolację po macoszemu albo zostawi detale „na później”.
Jeśli inwestor oczekuje masywnej akumulacji ciepła w samych ścianach, a do tego nie chce widocznych belek ani bardziej złożonego projektu połączeń, zwykle rozsądniej będzie skierować się w stronę muru. Gdy jednak liczy się lekkość, ekspozycja drewna i architektoniczna elastyczność, słupy i rygle potrafią dać bardzo mocny efekt. To prowadzi wprost do najważniejszej kwestii: jak taki budynek zaprojektować i złożyć, żeby nie poprawiać go później kosztownymi naprawami.
Jak wygląda projekt i montaż bez typowych błędów
Poprawna kolejność prac
- Najpierw powstaje projekt statyczny i siatka słupów. Bez tego łatwo przesunąć otwory, osłabić układ albo przeciążyć pojedyncze elementy.
- Później dobiera się przekroje, gatunek drewna i sposób zabezpieczenia. Tu rozstrzyga się, czy używasz tarcicy litej, KVH czy BSH.
- Następny jest fundament i odcięcie od wilgoci. Podwalina nie może stać bezpośrednio na mokrym betonie ani łapać wody od strony gruntu.
- Potem montuje się ramę, rygle, zastrzały i łączniki. To etap, na którym najlepiej widać precyzję wykonawcy.
- Kolejny krok to poszycie i warstwy szczelności. Tu rozstrzygają się kwestie wiatroizolacji, paroizolacji i mostków termicznych.
- Na końcu dochodzą izolacja, instalacje i wykończenie. Najlepiej zaplanowane wcześniej, a nie „dopowiedziane” po zamknięciu ścian.
Przeczytaj również: Strop drewniany - Jak wybrać, by nie skrzypiał? Poradnik
Najczęstsze błędy
- Drewno przyjeżdża na budowę zbyt wilgotne albo bez właściwego zabezpieczenia podczas składowania.
- Brakuje stężeń lub poszycia usztywniającego, więc ściana zaczyna pracować pod obciążeniem.
- Izolacja nie jest ciągła wokół słupów i rygli, przez co pojawiają się mostki termiczne.
- Instalacje przecinają warstwy szczelności bez planu, a później trudno to naprawić bez rozbierania fragmentu przegrody.
Prefabrykacja potrafi skrócić sam montaż do kilku dni albo kilku tygodni, ale tylko wtedy, gdy projekt detali jest gotowy wcześniej, a nie dorabiany na budowie. W tej technologii naprawdę nie ma miejsca na improwizację przy połączeniach ciesielskich, bo każdy luz i każda niedokładność szybciej niż w murze zaczynają być odczuwalne. Zostaje jeszcze ostatnia rzecz: co sprawdzić przed zleceniem, żeby całość nie rozjechała się na etapie umowy albo dostawy materiału.
Co sprawdzić przed zamówieniem, żeby drewno pracowało na twoją korzyść
- Poproś o klasę wytrzymałości każdego typu elementu, a nie tylko o ogólne hasło „drewno konstrukcyjne”.
- Sprawdź wilgotność materiału i to, czy został suszony komorowo oraz strugany czterostronnie.
- Zażądaj rysunków połączeń, nie tylko rzutu budynku. W tej technologii detale są ważniejsze niż sam układ ścian.
- Ustal, jak rozwiązano ochronę podwaliny, czoła belek i miejsc narażonych na podciąganie wilgoci.
- Sprawdź, czy przewidziano warstwę instalacyjną, żeby nie dziurawić później szczelności powietrznej.
- Jeśli planujesz ogród zimowy, werandę albo duże przeszklenie, poproś o osobny detal połączenia ze stolarką i odwodnieniem.
W dobrze zaprojektowanej konstrukcji słupowo-ryglowej najdroższe nie są same belki, tylko poprawki po źle rozwiązanych detalach. Dlatego przed wyborem wykonawcy patrzyłbym najpierw na dokumentację, potem na doświadczenie w podobnych realizacjach, a dopiero na koniec na zdjęcia. Jeśli wszystko jest policzone, suche i szczelne, taki szkielet daje lekki, trwały i bardzo czytelny efekt, którego nie da się łatwo podrobić inną technologią.
