Gdy krokiew ma oprzeć się na murłacie, kilka milimetrów różnicy potrafi zdecydować o tym, czy więźba będzie równa i stabilna. Pokażę, jak obliczyć zacios na krokwi, dobrać długość oparcia, sprawdzić głębokość wycięcia oraz bezpiecznie przenieść wymiary na drewno. Uwzględnię też typowe błędy, przez które zacios wygląda poprawnie na szkicu, ale osłabia krokiew albo nie zapewnia dostatecznego podparcia.
O poprawnym zaciosie decydują geometria, podparcie i zapas przekroju
- Głębokość zaciosu wynika z kąta nachylenia połaci i długości poziomego siedziska.
- Podstawowy wzór to d = L × tan α, gdzie d oznacza głębokość wycięcia.
- Przy kontroli wstępnej zwykle nie przekraczam 1/4 do 1/3 rzeczywistej wysokości krokwi.
- Wymiar nominalny drewna trzeba zastąpić pomiarem faktycznego przekroju po obróbce.
- Zacios nie zastępuje łącznika konstrukcyjnego zabezpieczającego krokiew przed przesunięciem i poderwaniem przez wiatr.
Od czego zacząć obliczanie zaciosu

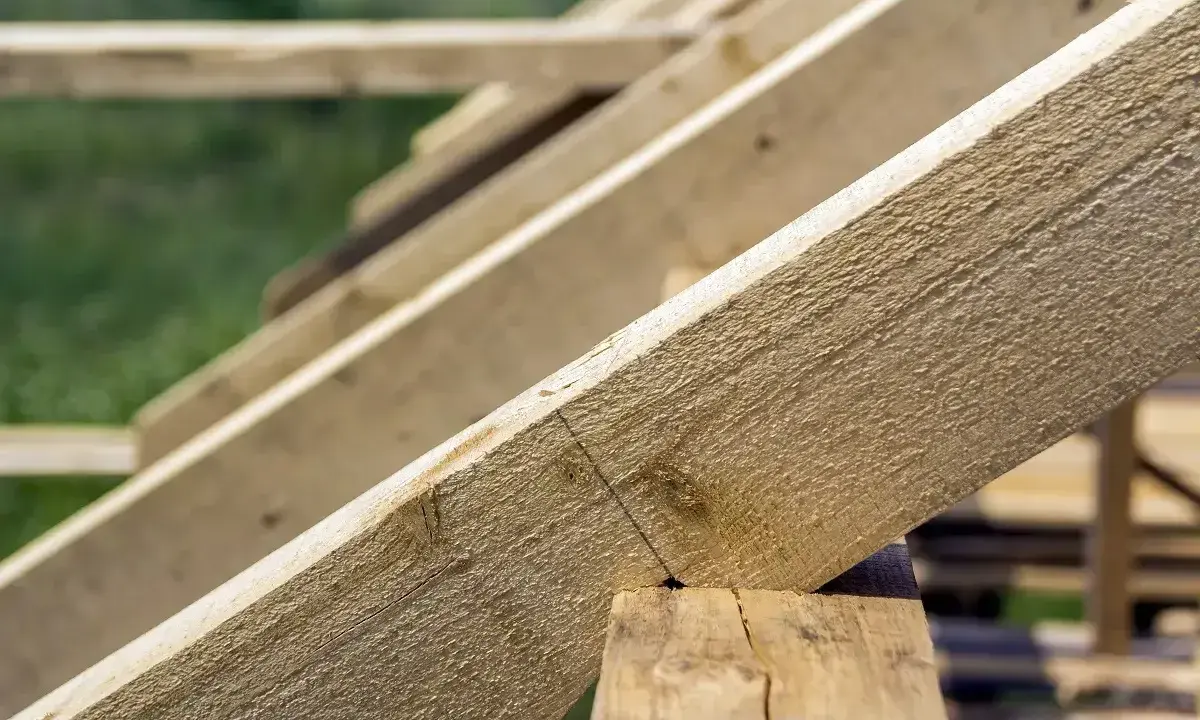

Zacios, nazywany też wrębem krokwiowym, to wycięcie pozwalające oprzeć krokiew na murłacie. Tworzą go dwie powierzchnie: poziome siedzisko, na którym opiera się drewno, oraz cięcie pionowe, które ustala położenie krokwi względem krawędzi murłaty.
Do obliczeń potrzebuję czterech danych. Najważniejsze są rzeczywisty kąt połaci, wysokość krokwi, planowana długość oparcia oraz szerokość i położenie murłaty. Nie zaczynam od samej szerokości murłaty, ponieważ pełne wykorzystanie jej wymiaru może wymusić zbyt głęboki zacios.| Oznaczenie | Znaczenie | Praktyczne zastosowanie |
|---|---|---|
| α | kąt nachylenia połaci | określa nachylenie cięcia |
| L | pozioma długość siedziska | wyznacza powierzchnię oparcia na murłacie |
| d | głębokość zaciosu | pokazuje, ile wysokości krokwi zostanie wycięte |
| H | rzeczywista wysokość krokwi | służy do kontroli osłabienia przekroju |
| HAP | wysokość drewna pozostająca nad zacięciem | pozwala sprawdzić, ile przekroju zachowuje krokiew |
Jeżeli projekt podaje spadek w procentach albo jako stosunek wysokości do rzutu poziomego, najpierw przeliczam go na kąt. Dla spadku 35 cm na 100 cm rzutu mamy tan α = 0,35, czyli kąt około 19,3°. Nie wolno mieszać spadku procentowego z kątem w stopniach, bo wynik zaciosu będzie błędny.

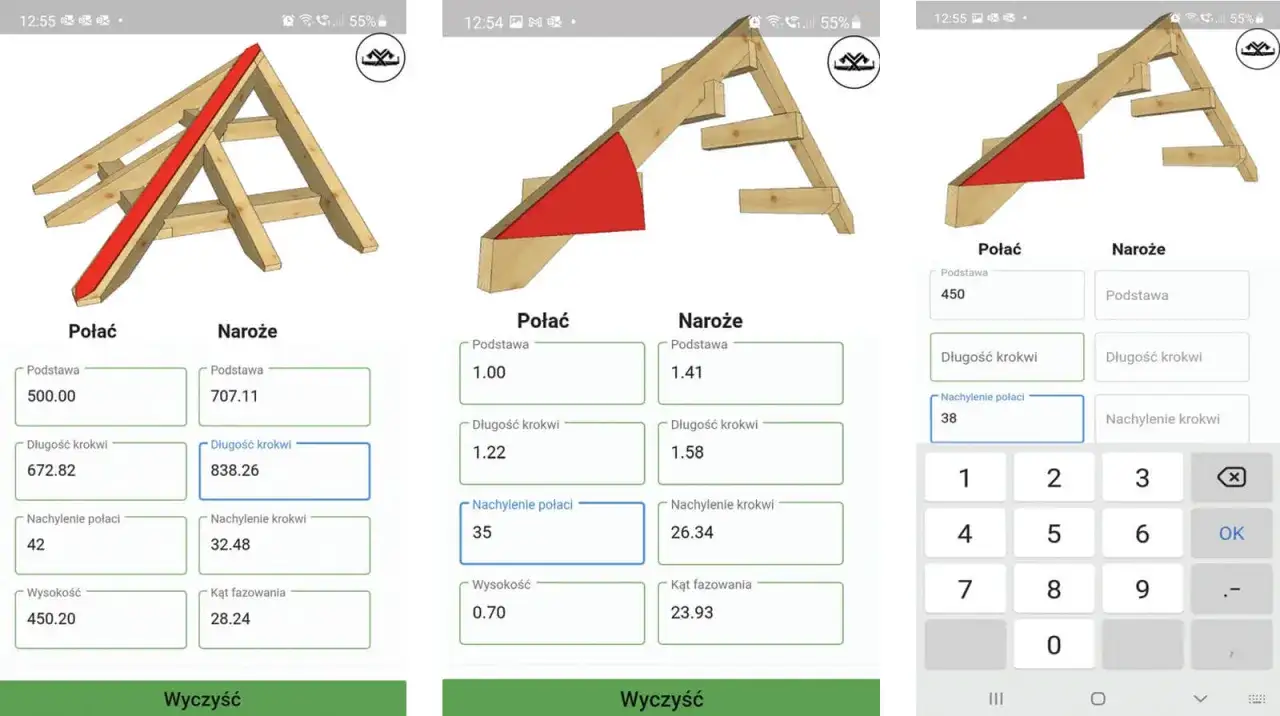

Wzór na głębokość zaciosu krok po kroku
Najprostszy wzór wynika z trójkąta prostokątnego utworzonego przez krokiew i jej siedzisko. Jeśli pozioma długość oparcia wynosi L, a kąt połaci α, głębokość zaciosu obliczam tak:
d = L × tan α
Przykład dla krokwi o przekroju 8 × 18 cm i dachu o kącie 35°. Jeżeli chcę uzyskać poziome siedzisko długości 80 mm, obliczenie wygląda następująco:
d = 80 mm × tan 35° = 80 × 0,700 = 56 mm
Wycięcie ma więc około 56 mm głębokości. Przy krokwi o wysokości 180 mm daje to 31,1% przekroju, czyli wynik bliski praktycznej granicy jednej trzeciej. W takim przypadku nie zwiększałbym już długości siedziska bez sprawdzenia konstrukcji.
| Kąt połaci | Poziome siedzisko 100 mm | Głębokość zaciosu |
|---|---|---|
| 20° | 100 mm | 36 mm |
| 25° | 100 mm | 47 mm |
| 30° | 100 mm | 58 mm |
| 35° | 100 mm | 70 mm |
| 40° | 100 mm | 84 mm |
| 45° | 100 mm | 100 mm |
Tabela dobrze pokazuje, dlaczego przy stromym dachu nie można bezmyślnie przyjmować siedziska równego szerokości murłaty. Przy kącie 45° każde 100 mm oparcia oznacza około 100 mm głębokości wycięcia. Dla krokwi o wysokości 160 mm byłoby to zdecydowanie za dużo.
Jak obliczyć maksymalną długość siedziska
Jeśli znam dopuszczalną głębokość zaciosu, mogę odwrócić wzór:
L = d ÷ tan α
Załóżmy, że krokiew ma wysokość 180 mm, a przyjęta granica wycięcia wynosi 1/3 wysokości, czyli 60 mm. Przy kącie 35° maksymalna długość poziomego siedziska wyniesie około 86 mm. To mniej niż typowa szerokość murłaty 140 mm, dlatego nie zawsze da się uzyskać pełne oparcie bez zwiększenia przekroju krokwi albo zmiany detalu konstrukcyjnego.
Granica 1/3 nie jest celem, tylko punktem kontrolnym. Ja zwykle dążę do mniejszego zaciosu, szczególnie gdy krokiew ma duży okap, występują sęki, drewno jest nierówne albo element przenosi większe obciążenia od ciężkiego pokrycia.
Jak przenieść obliczenia na krokiew
Najbezpieczniej przygotować jedną krokiew wzorcową, dokładnie ją dopasować i dopiero na jej podstawie trasować pozostałe elementy. Dzięki temu nie powielam błędu pomiarowego na całym dachu.
- Zmierz rzeczywistą wysokość i szerokość krokwi, a nie tylko oznaczenie z tartaku.
- Wyznacz linię oparcia krokwi na murłacie oraz planowany okap.
- Zaznacz cięcie pionowe zgodne z kątem połaci.
- Od tego cięcia odłóż poziomą długość siedziska L.
- Sprawdź obliczoną głębokość d i zaznacz poziome cięcie.
- Wytnij zacios, nie wychodząc poza narysowane linie.
Przy trasowaniu dobrze sprawdza się kątownik ciesielski, kątomierz nastawny i ołówek stolarski. Siedzisko musi być rzeczywiście poziome, ponieważ nawet niewielkie pochylenie zmniejsza powierzchnię podparcia. Przed cięciem przykładam wzorzec do murłaty i sprawdzam, czy oba punkty styku wypadają tam, gdzie przewidział je projekt.
Piłę tarczową ustawiam tak, aby zatrzymać cięcie na linii. Ostatni fragment lepiej usunąć dłutem albo piłą ręczną niż pogłębić zacios o kilka milimetrów. Przecięcie poza narożnik tworzy karb, od którego może rozpocząć się pęknięcie wzdłuż włókien.
Po wykonaniu pierwszej sztuki przykładam ją do murłaty i sprawdzam trzy rzeczy: pełne przyleganie siedziska, kontakt pionowego cięcia z krawędzią podparcia oraz zachowanie zaplanowanego okapu. Dopiero po tej próbie przenoszę wymiary na resztę krokwi.
Jak sprawdzić, czy zacios nie osłabi krokwi
Podstawowa kontrola polega na obliczeniu stosunku głębokości wycięcia do wysokości krokwi:
d ÷ H × 100%
Dla zaciosu 56 mm w krokwi o wysokości 180 mm otrzymujemy 31,1%. To mieści się w często stosowanej granicy jednej trzeciej, ale nie oznacza automatycznie, że połączenie jest prawidłowo zaprojektowane. Liczą się także rozpiętość, rozstaw krokwi, obciążenie śniegiem i wiatrem, rodzaj pokrycia oraz długość okapu.
Jeśli krokiew ma 160 mm wysokości, a zacios 40 mm, nad siedziskiem pozostaje 120 mm drewna. Ta wartość, nazywana czasem wysokością nad podporą, pomaga szybko ocenić zapas przekroju. Nie zastępuje jednak obliczeń nośności, zwłaszcza przy dachu mieszkalnym lub dużej rozpiętości.
Przeczytaj również: Dekarz kto to? Rola, zakres prac i różnice wobec cieśli
Najczęstsze błędy przy zaciosie
- Mierzenie po skosie zamiast w poziomie, przez co długość siedziska i głębokość wycięcia nie odpowiadają wzorowi.
- Przyjmowanie wymiaru katalogowego zamiast rzeczywistej wysokości krokwi.
- Dopasowywanie zaciosu do całej szerokości murłaty bez sprawdzenia, czy przekrój krokwi na to pozwala.
- Przekraczanie jednej trzeciej wysokości przez niedokładne cięcie albo późniejsze poprawki.
- Wykonywanie zaciosów „na oko” na krokwiach o różnym kącie, długości lub przekroju.
- Brak łącznika zabezpieczającego krokiew przed przesunięciem, ssaniem wiatru i rozsuwaniem konstrukcji.
Szczególnie ryzykowne jest pogłębianie zaciosu już po zamontowaniu krokwi. Gdy siedzisko nie przylega idealnie, kuszące bywa zebranie jeszcze kilku milimetrów materiału. Ja w takiej sytuacji wolę poprawić wzorzec albo wymienić wadliwy element, bo mała korekta przy pile może oznaczać duże osłabienie włókien.
Sam zacios przenosi przede wszystkim obciążenie pionowe na murłatę. Nie zapewnia pełnego zabezpieczenia przed siłami poziomymi i poderwaniem połaci. Rodzaj oraz rozmieszczenie wkrętów konstrukcyjnych, gwoździ lub kątowników powinny wynikać z projektu więźby i zaleceń producenta łączników.
Kiedy nie wystarczy prosty wzór
Wzór trygonometryczny jest bardzo dobry do wyznaczenia geometrii cięcia, ale nie oblicza całej konstrukcji. Nie odpowiada na pytanie, czy krokiew ma odpowiedni przekrój, czy murłata przeniesie obciążenia i czy powierzchnia oparcia nie zostanie zgnieciona.
Do konstruktora wracam zawsze wtedy, gdy dach ma dużą rozpiętość, ciężkie pokrycie, nietypowy układ płatwi, lukarny, kosze, krokwie narożne albo znaczny okap. Konsultacja jest też potrzebna przy zmianie przekroju drewna, rozstawu krokwi lub kąta połaci względem projektu.
W przypadku prostego zadaszenia gospodarczego można samodzielnie sprawdzić geometrię i wykonać krokiew wzorcową, ale nawet wtedy nie wolno ignorować jakości drewna. Sęk w miejscu zaciosu, pęknięcie lub wilgotna tarcica mogą zmniejszyć zapas bezpieczeństwa bardziej niż sama różnica kilku milimetrów w obliczeniach.Zacios, który pasuje do murłaty i zachowuje nośność krokwi
Najpierw ustal kąt połaci i rzeczywisty przekrój drewna, później dobierz długość siedziska, a dopiero na końcu wyznacz głębokość wycięcia. W praktyce najważniejsza kontrola wygląda prosto: d = L × tan α, a otrzymany wynik trzeba porównać z wysokością krokwi i wymaganym podparciem.
Dobrze wykonany zacios nie powinien być ani przypadkowo płytki, ani maksymalnie głęboki. Ma zapewnić stabilne oparcie na murłacie, pozostawić odpowiedni zapas przekroju i współpracować z właściwym łącznikiem. Jeśli te trzy warunki są spełnione, trasowanie krokwi staje się powtarzalną pracą ciesielską, a nie serią poprawek na dachu.
