Równe ustawienie przekątnych decyduje o tym, czy więźba dachowa będzie pasować do obrysu budynku, a później także do pokrycia, okapu i obróbek. Pokażę, jak ustawić przekątną dachu, wyznaczyć proste kąty przy murłatach, sprawdzić geometrię przed kotwieniem oraz uniknąć błędów, które później trudno naprawić.
Równe przekątne to pierwszy test poprawnej geometrii dachu
- Zmierz obie przekątne między przeciwległymi narożnikami obrysu, zawsze od tych samych punktów.
- Dla prostokątnego budynku przekątne powinny mieć identyczną długość.
- Przy wymiarach 8 × 10 m każda przekątna wynosi około 12,81 m.
- Do wyznaczania kąta prostego przydaje się metoda 3-4-5 albo laser budowlany.
- Murłaty trzeba ustawić i skontrolować przed ostatecznym dokręceniem kotew.
- Krzywego budynku nie powinno się prostować przypadkowymi przesunięciami więźby. Wątpliwości wymaga konsultacji z kierownikiem budowy lub konstruktorem.
Co dokładnie oznacza przekątna dachu
W praktyce przekątna dachu to odcinek łączący dwa przeciwległe narożniki jego rzutu, najczęściej wyznaczany na poziomie murłat, wieńca albo ścian. Nie mierzę jej po połaci. Chodzi o geometrię obrysu w rzucie z góry, a nie o długość krokwi na skosie.
W prostokątnym budynku obie przekątne muszą być równe. Jeżeli jedna ma 12,81 m, a druga 12,94 m, obrys nie tworzy prawidłowego prostokąta. Taka różnica może później oznaczać nierówny okap, problemy z oparciem krokwi i trudności przy układaniu dachówki lub blachodachówki.
Do szybkiego sprawdzenia można użyć twierdzenia Pitagorasa. Dla boków o długości 8 i 10 m obliczenie wygląda tak: √(8² + 10²) = √164 ≈ 12,81 m. Wynik traktuję jako kontrolę, ale na budowie zawsze mierzę rzeczywiste odległości, bo ściany i wieniec mogą mieć niewielkie odchyłki.
Ta zasada dotyczy przede wszystkim dachów opartych na prostokątnym rzucie. Przy dachach wielospadowych, z lukarnami lub niesymetrycznymi skrzydłami nie wszystkie przekątne będą równe. W takim przypadku punkty pomiarowe trzeba odczytać z projektu, a nie wyznaczać ich intuicyjnie.
Przygotowanie do pomiaru zaczyna się od stałego punktu odniesienia
Zanim ułożę murłaty, sprawdzam, czy wieniec i ściany mają właściwy poziom oraz czy narożniki odpowiadają wymiarom z projektu. Potrzebuję też jednej niezmiennej linii bazowej, od której wyznaczę położenie elementów. Bez niej każda kolejna korekta może tylko przenosić błąd w inne miejsce.
Do prostego pomiaru wystarczy taśma stalowa o długości co najmniej 20 m, sznurek traserski, kątownik, poziomica i łata. Przy większym budynku dużo wygodniejszy jest laser krzyżowy lub obrotowy, ale nawet najlepszy sprzęt nie pomoże, jeśli pomiar zaczniemy z różnych krawędzi.
Najważniejsza jest konsekwencja. Jeżeli pierwszą przekątną mierzę od zewnętrznego narożnika murłaty do zewnętrznego narożnika po przeciwnej stronie, drugą również muszę mierzyć w ten sam sposób. Nie wolno mieszać krawędzi zewnętrznych, osi elementów i krawędzi wewnętrznych, bo wynik będzie pozornie błędny.
Metoda 3-4-5 do wyznaczenia kąta prostego
Gdy nie mam lasera, korzystam z proporcji 3-4-5. Na jednej linii odmierzam 3 m, na drugiej 4 m, a odległość między końcowymi punktami powinna wynieść dokładnie 5 m. Można użyć większych wartości, na przykład 6-8-10 m, ponieważ dłuższy trójkąt pozwala dokładniej wychwycić niewielki błąd.
Ta metoda nie służy wyłącznie do sprawdzania narożników. Ułatwia także wyznaczenie osi murłat i ustawienie pierwszej krokwi. Sam mały kątownik ciesielski bywa niewystarczający przy dużych odległościach, bo niewielka niedokładność na początku może dać kilka centymetrów różnicy na przeciwległym końcu budynku.
Jak ustawić przekątne krok po kroku
- Wyznacz osie ścian i narożniki. Zaznacz punkty zgodnie z projektem, uwzględniając położenie murłat, ich szerokość oraz ewentualne wysunięcie okapu.
- Ustaw pierwszy odcinek bazowy. Najczęściej jest to murłata przy jednej dłuższej ścianie. Wypoziomuj ją i tymczasowo unieruchom, ale nie dokręcaj jeszcze wszystkich nakrętek.
- Wyznacz drugi bok pod kątem prostym. Użyj lasera, dużego kątownika albo proporcji 3-4-5. Sprawdź położenie w kilku punktach, nie tylko przy narożniku.
- Ułóż pozostałe murłaty. Dopasuj je do osi ścian i zostaw możliwość niewielkiej korekty. Drewno może mieć skręcenie lub krzywiznę, dlatego nie opieram pomiaru wyłącznie na jego bocznej krawędzi.
- Zmierz obie przekątne. Pomiar wykonaj między odpowiadającymi sobie punktami narożnymi. Jeżeli wyniki się różnią, przesuń jeden z elementów i zmierz ponownie.
- Sprawdź poziom i wymiary boków. Same równe przekątne nie wystarczą, jeśli cały obrys został przesunięty względem osi budynku albo ma zły wymiar.
- Dopiero wtedy zakotw murłaty. Po ostatecznej kontroli dokręć połączenia zgodnie z projektem i sprawdź, czy podczas mocowania element nie zmienił położenia.
Przy prostokącie 8 × 10 m obie przekątne powinny mieć około 12,81 m. Jeżeli jedna ma 12,81 m, a druga 12,82 m, uznaję to za bardzo dobry wynik roboczy. Gdy różnica przekracza 1 cm, szukam przyczyny i poprawiam ustawienie przed montażem krokwi, zamiast liczyć na to, że konstrukcja później „sama się ułoży”.
Ważne jest również to, aby kotwy nie wymuszały położenia murłaty. Jeżeli otwory zostały wykonane z przesunięciem, nie powinno się od razu dociągać elementu na siłę. Najpierw trzeba wyjaśnić rozbieżność, ponieważ przesunięcie murłaty może zmienić oparcie krokwi i szerokość okapu.
Kontrola geometrii przed montażem krokwi
Po ustawieniu murłat wykonuję trzy niezależne kontrole. Pierwsza dotyczy przekątnych, druga długości boków, a trzecia poziomu. Dopiero zgodność wszystkich trzech pomiarów daje rozsądną pewność, że więźba będzie ustawiona na prawidłowym obrysie.
| Co sprawdzić | Jak to zrobić | Co oznacza błąd |
|---|---|---|
| Przekątne | Zmierz odległość między przeciwległymi narożnikami | Różne wyniki oznaczają przekoszenie obrysu |
| Boki | Porównaj wymiary z projektem i osie ścian | Równe przekątne nie naprawią złego wymiaru budynku |
| Poziom murłat | Sprawdź laserem lub niwelatorem kilka punktów | Różnica wysokości może zmienić linię okapu i połać |
| Rozstaw krokwi | Odmierz punkty według projektu i rodzaju pokrycia | Błąd utrudni montaż łat, blachy lub dachówki |

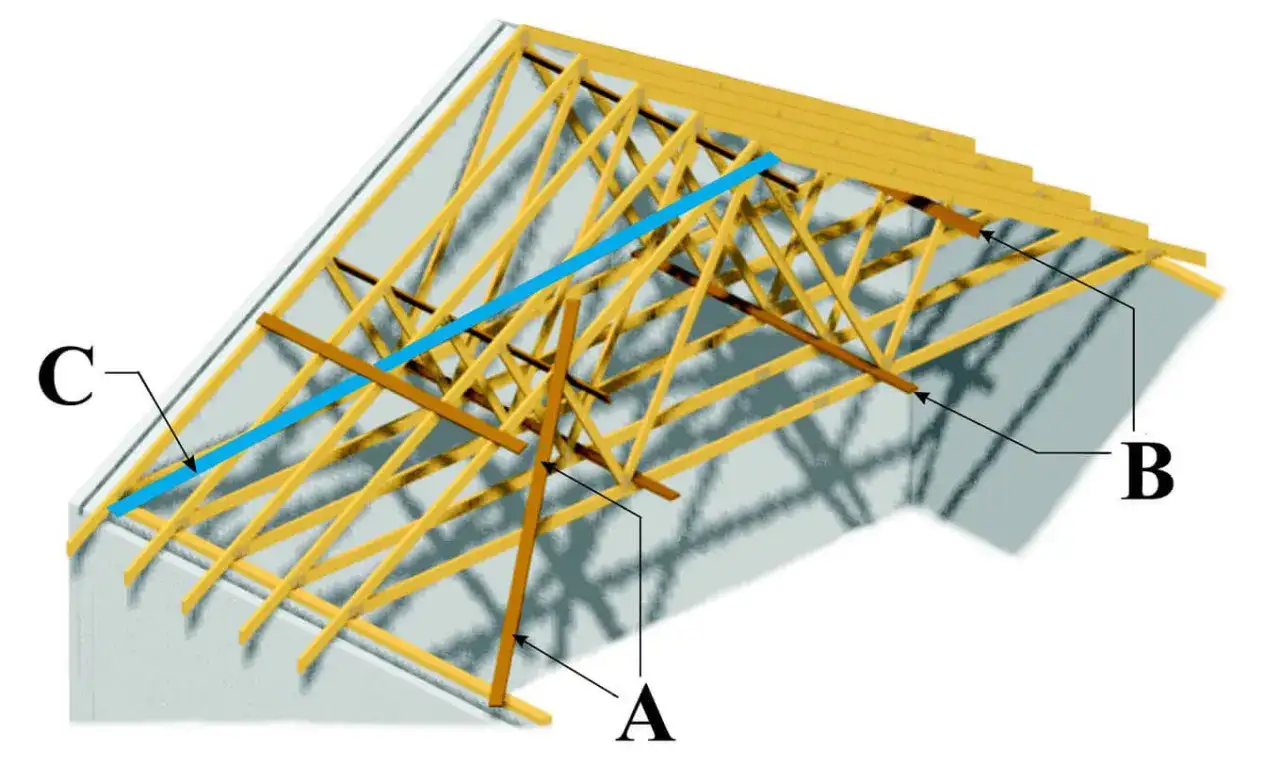

Po zamontowaniu dwóch skrajnych krokwi sprawdzam, czy ich górne punkty układają się w prawidłowej osi kalenicy. W razie potrzeby stosuję tymczasowe stężenia, czyli deski lub łaty stabilizujące konstrukcję przed pełnym usztywnieniem. To moment, w którym można jeszcze łatwo skorygować ustawienie.
Najczęstsze błędy przy ustawianiu dachu
Mierzenie po skosie połaci
Długość krokwi zależy od kąta nachylenia, wysięgu okapu i punktu oparcia, dlatego nie służy do sprawdzania prostokątności budynku. Przekątne mierzę w poziomym rzucie konstrukcji, a nie po zamontowanych krokwiach.
Kontrola tylko jednego narożnika
Można poprawnie ustawić jeden kąt, a mimo to uzyskać przekoszony cały obrys. Dlatego zawsze porównuję obie przekątne i sprawdzam wszystkie narożniki. Jedna kontrola daje wskazówkę, trzy kontrole dają obraz sytuacji.
Ostateczne kotwienie przed pomiarem
To jeden z kosztowniejszych błędów, ponieważ późniejsza korekta może wymagać rozwiercania połączeń, przesuwania krokwi albo poprawiania elementów. Murłaty powinny mieć możliwość regulacji aż do chwili, gdy przekątne, poziom i osie są potwierdzone.
Próba poprawiania krzywych ścian samą więźbą
Jeżeli wieniec jest wyraźnie przekoszony, nie należy bez konsultacji przesuwać murłat tak, aby „wyszła” równa przekątna. Takie rozwiązanie może poprawić jeden wymiar, ale pogorszyć oparcie konstrukcji, szerokość okapu albo położenie krokwi względem ścian.
Przeczytaj również: Dach czterospadowy - konstrukcja, koszty, błędy. Zbuduj solidnie!
Brak uwzględnienia drewna
Wilgotna, skręcona lub wygięta belka utrudnia dokładne ustawienie. Przed montażem oglądam elementy i odrzucam te, które mają duże deformacje w miejscach ważnych dla geometrii. Dobre drewno konstrukcyjne i właściwe podparcie często dają większą poprawę niż późniejsze siłowe prostowanie.
Kiedy potrzebna jest pomoc fachowca
Sam pomiar przekątnych nie zastępuje projektu konstrukcyjnego. Nie określa przekroju krokwi, rozstawu elementów, liczby podpór ani sposobu przenoszenia obciążeń od śniegu, wiatru i pokrycia. Te parametry powinny wynikać z dokumentacji i obliczeń, szczególnie przy dużych rozpiętościach, ciężkiej dachówce, lukarnach oraz dachach wielospadowych.
Po konstruktora lub doświadczonego cieślę zwróciłbym się wtedy, gdy przekątne różnią się wyraźnie mimo prób korekty, ściany nie trzymają wymiarów albo projekt nie pokazuje jednoznacznie punktów pomiarowych. Koszt konsultacji na tym etapie jest zwykle niewielki w porównaniu z poprawkami pokrycia, obróbek i izolacji.
Jeżeli budynek jest prostokątny, a obie przekątne, boki i poziomy zgadzają się z projektem, można przejść do trasowania krokwi. Przy bardziej złożonym dachu kontroluję każdą połać według jej własnych osi, zamiast stosować jedną uniwersalną zasadę równości wszystkich przekątnych.
Ostatni pomiar przed zamknięciem więźby

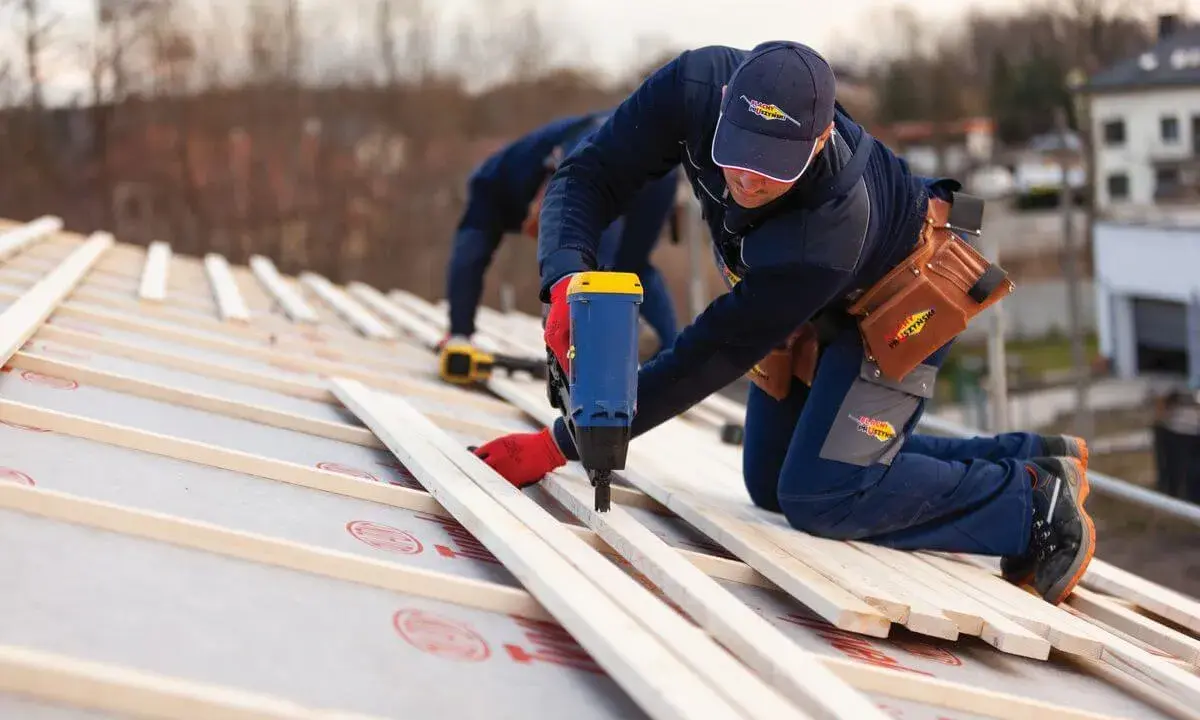

Przed przybiciem łat robię jeszcze jedno przejście kontrolne. Sprawdzam, czy murłaty nie przesunęły się przy dokręcaniu, czy skrajne krokwie mają właściwy wysięg i czy kalenica nie ucieka względem osi budynku.
- zapisuję rzeczywiste długości obu przekątnych,
- porównuję poziomy murłat i płatwi,
- kontroluję szerokość okapu po każdej stronie,
- sprawdzam rozstaw krokwi zgodnie z projektem i pokryciem.
Najprostsza zasada brzmi: najpierw geometria, później trwałe mocowanie, a dopiero na końcu pokrycie. Kilkanaście minut z taśmą i laserem może oszczędzić wielu godzin pracy, gdy dach jest już obity, ocieplony i przygotowany do wykończenia.
