Trasowanie krokwi narożnej bez błędów - praktyczny poradnik

Najwięcej problemów z krokwią narożną zaczyna się nie przy cięciu, lecz kilka minut wcześniej, gdy ktoś przenosi wymiary z rzutu dachu bez ustalenia jednej linii odniesienia. Trasowanie krokwi narożnej obejmuje wyznaczenie jej długości, punktów podparcia, zaciosów oraz cięć, dzięki którym element połączy dwie połacie bez wypychania sąsiednich krokwi. Pokażę praktyczny sposób pracy, obliczenia na prostym przykładzie, potrzebne narzędzia i błędy, które najczęściej kończą się poprawkami.

Co trzeba ustalić przed trasowaniem drewna

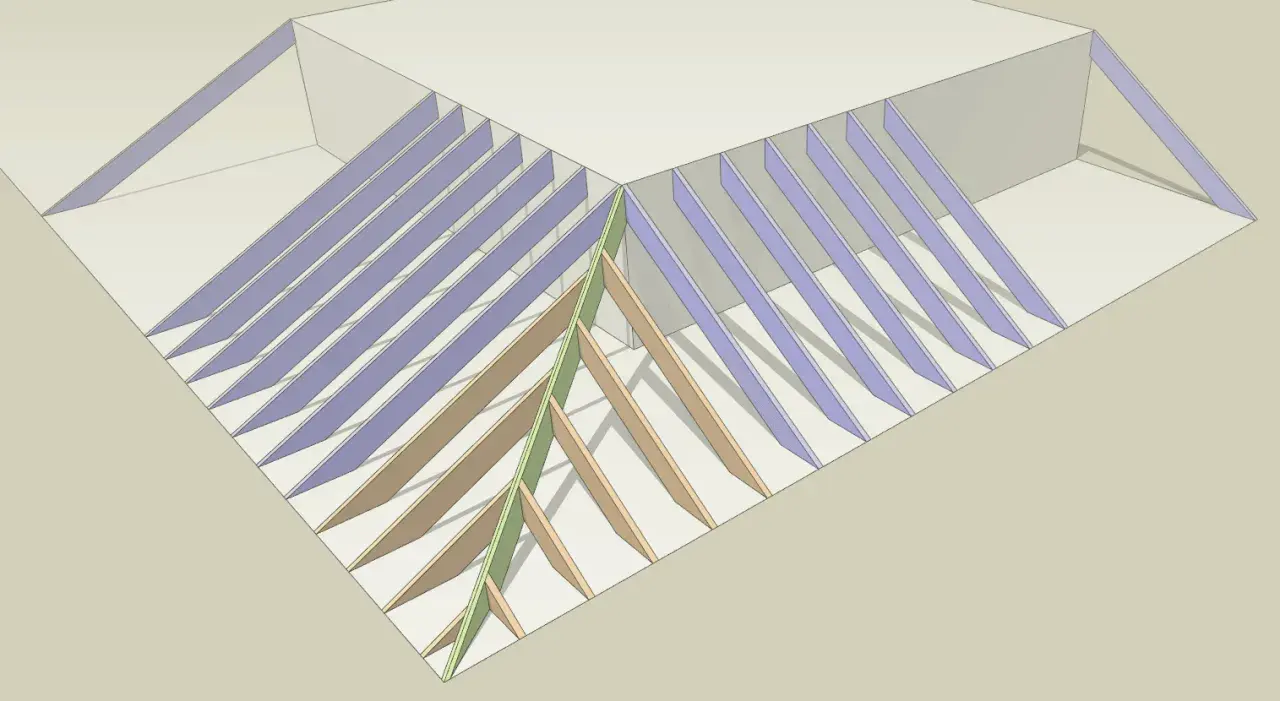

Krokiew narożna, nazywana też krokwią grzbietową, biegnie od narożnika budynku do wierzchołka lub końca kalenicy. W dachu kopertowym łączy dwie połacie, a od jej ustawienia zależy położenie krótkich krokwi dochodzących z obu stron. Z tego powodu nie traktuję jej jak zwykłej krokwi skróconej pod kątem. To osobny element, który wymaga własnego wymiarowania i kontroli.

Przed przyłożeniem ołówka do deski trzeba znać kąt nachylenia połaci, rozstaw krokwi, szerokość murłaty, długość okapu oraz sposób połączenia w kalenicy. Istotne jest również to, czy projekt podaje wymiary po osi elementu, po jego górnej krawędzi czy po linii krycia. Mieszanie tych punktów odniesienia jest jednym z najprostszych sposobów na przesunięcie całej narożnej linii.

Nie pomyl krokwi narożnej z koszową

Krokiew narożna tworzy wypukły grzbiet dachu, natomiast krokiew koszowa znajduje się w jego wklęsłym załamaniu. Obie pracują po przekątnej rzutu, ale różnią się detalem połączeń i sposobem odprowadzania obciążeń. W tym poradniku mowa o elemencie narożnym, typowym dla dachu kopertowego i innych dachów wielospadowych.

W praktyce zaczynam od sprawdzenia prostokątności budynku. Mierzę przekątne rzutu oraz kontroluję narożnik metodą 3-4-5, czyli na odcinkach o długościach 3, 4 i 5 jednostek. Jeżeli mury lub murłaty nie trzymają geometrii, samo precyzyjne trasowanie nie naprawi problemu. Trzeba wtedy pracować według rzeczywistych osi konstrukcji i uzgodnić korektę z cieślą albo projektantem.

Jak obliczyć długość i wyznaczyć punkty odniesienia

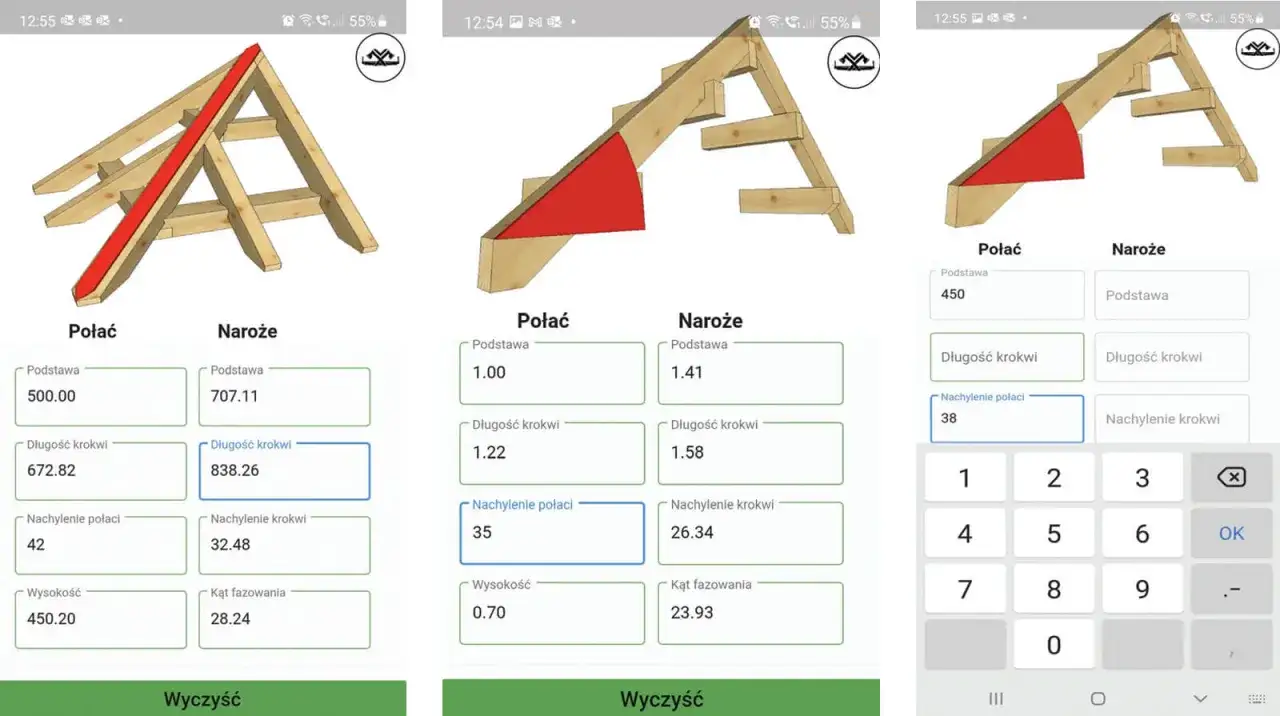

Najbezpieczniej obliczać krokiew narożną w dwóch etapach. Najpierw wyznaczam jej wybieg w rzucie poziomym, a dopiero potem przeliczam go na długość po skosie. Dzięki temu nie próbuję od razu mierzyć po desce od narożnika do kalenicy, co często prowadzi do pominięcia szerokości elementu i naddatku na cięcie.

W prostym, kwadratowym dachu kopertowym poziomy wybieg narożnika jest przekątną kwadratu utworzonego przez dwa równe odcinki od narożnika do osi dachu. Można go obliczyć ze wzoru R_n = √(R² + R²), gdzie R oznacza poziomy wybieg krokwi zwykłej. Do uzyskanej długości trzeba doliczyć odpowiedni okap i uwzględnić punkt styku z kalenicą.

Przykład obliczeniowy dla dachu o kącie 35 stopni

Załóżmy, że poziomy wybieg krokwi zwykłej wynosi 4 m, a dach ma kąt nachylenia 35°. Wysokość połaci nad poziomem oparcia wynosi w przybliżeniu 4 × tan 35°, czyli około 2,80 m. Wybieg narożny w rzucie to około 5,66 m, a jego długość liczona bez okapu i korekt wyniesie w przybliżeniu 6,31 m.

To tylko wynik pomocniczy. Nie jest gotowym wymiarem do cięcia, ponieważ trzeba jeszcze uwzględnić grubość kalenicy, szerokość krokwi, obustronne zaciosy, okap oraz sposób oparcia na murłacie. Przy dachu prostokątnym geometria będzie inna, a przy połaciach o różnych kątach nie wolno korzystać z uproszczenia dla dachu symetrycznego.

Jak przenieść wymiary na tarcicę

Na przygotowanej belce wybieram jedną równą krawędź jako bazę traserską. Zaznaczam stronę od okapu i kierunek ku kalenicy, a następnie przenoszę punkt oparcia na murłacie oraz punkt przecięcia z kalenicą. Wszystkie kolejne pomiary wykonuję od tej samej linii, nigdy raz od góry, a raz od boku elementu.

Przy dłuższej krokwi dobrze jest użyć sznura traserskiego, długiej łaty lub pełnowymiarowego rysunku na płycie OSB. Taki szablon pokazuje nie tylko długość, ale również relację między zaciosem, grzbietem i miejscami przybicia krokwi sąsiednich. Ja wolę poświęcić kilka minut na szablon niż później dopasowywać ciężką belkę na wysokości.

Trasowanie krokwi narożnej krok po kroku

Do pracy przygotowuję przede wszystkim kątownik ciesielski, ołówek stolarski, miarę, poziomicę, kątomierz, sznur traserski i piłę. Przy bardziej złożonym dachu przydaje się kątownik nastawny albo wykonany wcześniej wzornik z płyty. Ołówek powinien zostawiać cienką, czytelną linię, bo gruba kreska potrafi przesunąć cięcie o kilka milimetrów.

1. Oznaczam stronę okapową i kalenicową. Na obu końcach belki zapisuję kierunek montażu oraz numer elementu. To drobiazg, ale przy kilku podobnych belkach zapobiega odwróceniu krokw i.
2. Wyznaczam linię oparcia na murłacie. Zaznaczam ją według wymiaru z projektu, a nie według przypadkowego końca tarcicy. Dopiero od tej linii odkładam dalsze odległości.
3. Rysuję zacios dolny. Najpierw nanoszę linię cięcia pionowego, a później poziomą stopę zaciosu. Obie muszą tworzyć stabilne gniazdo, które nie opiera się tylko na ostrym narożniku drewna.
4. Przenoszę punkt górny. Zaznaczam miejsce dojścia do kalenicy, słupa lub węzła centralnego. Zostawiam niewielki naddatek na pierwsze cięcie i dopasowanie.
5. Wyznaczam cięcie skośne i grzbiet. Na krokwiach narożnych często trzeba zredukować górną część przekroju, aby krokwie dochodzące mogły prawidłowo oprzeć się po obu stronach.
6. Kontroluję oznaczenia z drugiej strony. Wszystkie linie przenoszę przez kątownik lub znacznik, zamiast odmierzać je ponownie. Dzięki temu obie płaszczyzny cięcia spotkają się w jednym miejscu.
7. Wykonuję cięcie próbne lub przymiarkę. Najpierw sprawdzam element na konstrukcji, a dopiero później wykonuję ostateczne dopasowanie i zabezpieczam świeże powierzchnie cięcia.

Przy pracy na belce o przekroju 8 × 18 cm zaznaczenie zaciosu wyłącznie na jednej stronie jest ryzykowne. Błąd może wyglądać niewinnie od góry, ale po obróceniu elementu okaże się, że stopa nie leży całą powierzchnią na murłacie. Linie cięcia powinny być widoczne na każdej płaszczyźnie, której dotyczy obróbka.

Najpierw wzornik, później właściwa belka

Jeżeli dach jest niewielki i powtarzalny, można wykonać krótki wzornik z odpadowej deski o takim samym przekroju. Oznaczam na nim kąt dolnego zaciosu, cięcie górne i ewentualne ścięcie grzbietu. Wzornik nie zastępuje obliczeń, ale pomaga zachować powtarzalność wszystkich podobnych elementów.

Nie przenoszę jednak jednego wzoru bez sprawdzenia, gdy zmienia się długość krokwi dochodzących albo kąt połaci. W dachach o nierównych połaciach geometria przy narożniku przestaje być symetryczna. W takim przypadku każdy punkt trzeba odczytać z projektu lub wyznaczyć na podstawie rzeczywistego rzutu.

Jak wykonać zaciosy i obróbkę grzbietu

Dolny zacios, często nazywany siodłowym, pozwala oprzeć krokiew na murłacie. Składa się z cięcia czołowego i poziomej stopy. Jego zadaniem nie jest tylko utrzymanie kąta połaci, ale także przekazanie obciążenia na mur bez miażdżenia włókien drewna.

Głębokość zaciosu musi wynikać z przekroju i obliczeń konstrukcyjnych. Popularna zasada ograniczania zaciosu do części wysokości krokwi może być wskazówką orientacyjną, ale nie zastępuje projektu dla konkretnego obciążenia śniegiem, wiatrem i pokryciem. Szczególnie ostrożnie trzeba pracować przy długich elementach, małym przekroju i dużym rozstawie podpór.

Ścięcie grzbietu krokwi narożnej

Krokiew narożna ma większy wybieg w rzucie niż zwykła, dlatego jej górna geometria nie jest identyczna z geometrią sąsiednich krokwi. Aby krótkie krokwie mogły dochodzić do niej bez tworzenia szczelin, wykonuje się odpowiednie ścięcie grzbietowe albo fazowanie powierzchni styku.

Najczęściej oznacza to zebranie części drewna wzdłuż krawędzi, na której będą opierać się krokwie pośrednie. Nie należy jednak usuwać materiału „na oko”. Zbyt małe ścięcie powoduje wystawanie grzbietu ponad płaszczyznę połaci, a zbyt duże osłabia przekrój i utrudnia mocowanie.

Cięcie górne i połączenie w kalenicy

W górnej części element może dochodzić do deski kalenicowej, płatwi, węzła centralnego albo spotykać się z innymi krokwiami. Każde z tych rozwiązań wymaga innego cięcia. Dlatego nie zakładam, że kąt odczytany dla dolnego zaciosu można bez zmian powtórzyć na końcu krokwi.

Dobrym zwyczajem jest pozostawienie kilku centymetrów naddatku na pierwszym cięciu i dopasowanie po przymiarce. Tarcica może mieć niewielkie skręcenie, a rzeczywisty punkt zbiegu połaci nie zawsze wypada dokładnie tam, gdzie wskazuje pomiar wykonany na ziemi.

Co najczęściej psuje efekt i jak to kontrolować

Pierwszym błędem jest mierzenie po przekątnej gotowej belki bez rozrysowania rzutu. Długość po skosie nie mówi jeszcze, gdzie znajduje się punkt oparcia ani jak ustawić zacios. Drugi częsty problem to pominięcie szerokości krokwi przy wyznaczaniu osi, przez co elementy dochodzące przesuwają się względem planowanego rozstawu.

• Brak jednej bazy pomiarowej powoduje różne wartości na obu stronach elementu.
• Cięcie przed przymiarką odbiera możliwość korekty bez skracania belki.
• Przenoszenie kąta ze zwykłej krokwi prowadzi do niedopasowania przy grzbiecie.
• Zbyt głęboki zacios zmniejsza nośny przekrój drewna.
• Pomijanie deformacji tarcicy sprawia, że linia z projektu nie pokrywa się z rzeczywistą krawędzią.
• Brak kontroli przekątnych i osi może utrwalić błąd geometrii całego dachu.

Po ustawieniu elementu sprawdzam trzy rzeczy. Po pierwsze, czy jego dolna stopa przylega do murłaty na całej szerokości. Po drugie, czy grzbiet znajduje się w odpowiedniej płaszczyźnie względem sąsiednich krokwi. Po trzecie, czy rozstaw krokwi krótkich po obu stronach odpowiada dokumentacji.

Jeżeli jedna strona pasuje, a druga tworzy szczelinę, nie poprawiam od razu piłą. Najpierw sprawdzam, czy problem wynika z błędnego cięcia, skręcenia drewna, przesunięcia murłaty czy niedokładnego ustawienia narożnika. Poprawianie skutku zamiast przyczyny często kończy się osłabieniem elementu i kolejnymi różnicami w połaci.

Przeczytaj również: Łączenie murłaty - jak to zrobić dobrze? Poradnik dekarza

Kiedy lepiej zlecić wykonanie cieśli

Samodzielne oznaczenie prostego elementu pomocniczego jest możliwe, ale krokiew narożna w domu mieszkalnym pozostaje częścią konstrukcji nośnej. Przy dachu o nierównych kątach, dużej rozpiętości, lukarnach, płatwiach albo nietypowym węźle centralnym nie opierałbym się na uniwersalnym kalkulatorze.

W takich sytuacjach potrzebna jest weryfikacja projektu i rzeczywistych wymiarów budynku przez osobę odpowiedzialną za konstrukcję. Koszt dodatkowej kontroli jest niewielki w porównaniu z poprawą całej więźby, zwłaszcza gdy problem ujawni się dopiero po ułożeniu membrany, łat i pokrycia.

Jak sprawdzić krokiew przed montażem na dachu

Gotowy element układam na podłożu w tej samej orientacji, w jakiej będzie pracował na dachu. Przykładam wzornik lub odcinek krokwi zwykłej i sprawdzam, czy powierzchnie styku tworzą jedną płaszczyznę. Jeżeli widać światło między elementami, zapisuję miejsce korekty zamiast pogłębiać cały zacios.

Przydatna jest kontrola na sucho z co najmniej dwiema krokwiami dochodzącymi. Dzięki temu widać, czy krokiew narożna nie wystaje ponad połać i czy zachowuje projektowany rozstaw. Pojedyncza przymiarka może wyglądać poprawnie, mimo że trzeci element wymusi przesunięcie całego układu.

Po cięciu należy usunąć luźne włókna i zabezpieczyć świeże powierzchnie preparatem przeznaczonym do drewna konstrukcyjnego, jeżeli wymaga tego system ochrony zastosowany na budowie. Nie zamalowuję jednak przypadkowo miejsc, które mają być klejone lub łączone zgodnie z projektem. Rodzaj zabezpieczenia powinien być zgodny z przeznaczeniem drewna i późniejszymi warstwami dachu.

Ostatecznie kontroluję również kierunek włókien, pęknięcia przy zaciosie oraz lokalne sęki w strefie podparcia. Sama zgodność wymiaru nie wystarczy, jeśli tarcica ma uszkodzenie w miejscu przekazywania obciążenia. Geometria i jakość drewna muszą być oceniane razem.

Od kreski na belce do spokojnego montażu dachu

Dobrze wytrasowana krokiew narożna nie jest efektem jednego dokładnego pomiaru, lecz serii kontroli. Najpierw sprawdzam rzut i osie, później obliczam wybieg, przenoszę punkty na tarcicę, wykonuję zaciosy z naddatkiem i dopiero po przymiarce robię cięcia końcowe.

Najwięcej daje konsekwencja w używaniu jednej bazy oraz rozróżnienie linii osi, linii oparcia i linii cięcia. Jeżeli do tego dochodzi właściwy przekrój drewna, kontrola połączeń i ocena przez cieślę przy trudniejszej konstrukcji, narożnik przestaje być miejscem przypadkowego dopasowywania, a staje się przewidywalnym węzłem całej więźby.
