Dach krążynowy - Kiedy warto? Pokrycie, izolacja, remont

Dach krążynowy to drewniana konstrukcja, która zamiast prostych połaci tworzy łuk lub sklepienie. W tym tekście pokazuję, jak taki układ działa, z czego się go wykonuje, kiedy ma sens i jakie problemy potrafi sprawić przy pokryciu, ociepleniu oraz remoncie. To ważne zwłaszcza wtedy, gdy liczy się duża rozpiętość bez podpór pośrodku albo odtworzenie historycznej geometrii budynku.

Czym jest i skąd wzięła się ta konstrukcja

Krążyny to drewniane segmenty, z których buduje się nośną, łukową powłokę dachu. W uproszczeniu zamiast klasycznych krokwi i płatwi dostajesz układ wielu krótkich elementów, które wspólnie przenoszą obciążenia i pozwalają nadać połaci formę sferyczną, beczkową albo ostrołukową. W literaturze spotyka się też nazwy „dach Delorme’a”, „kopułowy” czy dawniej „baniasty”, ale sens jest ten sam: drewno pracuje tu nie tylko jako szkielet, lecz także jako forma.

Historycznie rozwiązanie przypisuje się Philibertowi de l’Orme, który opisał je w XVI wieku. Później konstrukcja była rozwijana i wykorzystywana zwłaszcza tam, gdzie trzeba było oszczędzać materiał albo przykryć większą przestrzeń bez ciężkich podpór pośrodku. W Polsce najczęściej kojarzy się z zabytkowymi obiektami z dawnych Prus i ze Śląska, bo tam zachowało się najwięcej przykładów.

Z mojego punktu widzenia najważniejsze jest jedno: to nie jest „dziwny dach dla efektu”, tylko sensowna odpowiedź na bardzo konkretne potrzeby konstrukcyjne. Żeby ocenić, kiedy rzeczywiście się broni, trzeba zobaczyć, jak taki układ się buduje.

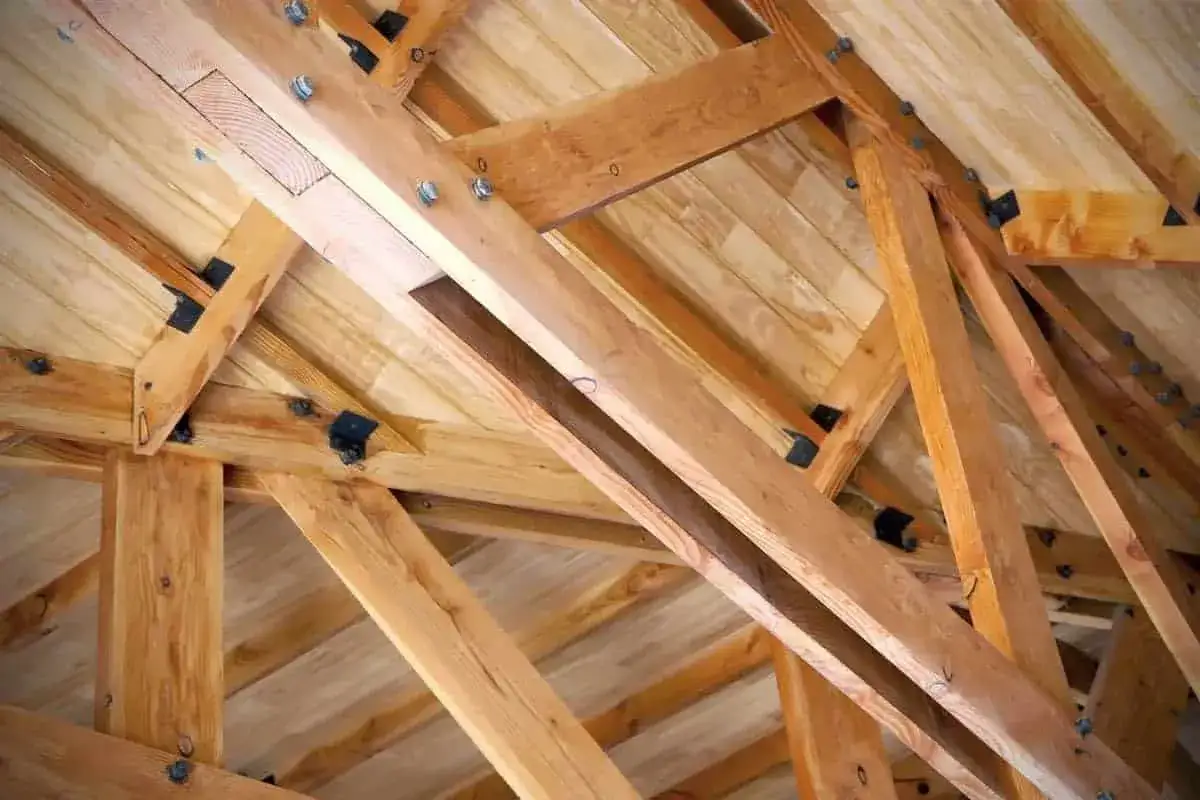

Jak powstaje i z czego się ją robi

W klasycznej wersji krążyny wykonywano z bali albo z desek dociętych do zadanej krzywizny. Współcześnie w opisach technicznych spotyka się najczęściej deski o grubości około 2,5-5 cm, układane warstwowo pod kątem około 45 stopni i łączone gwoździami, wkrętami albo śrubami. Ważne jest nie tylko samo drewno, ale też precyzja szablonu, bo błąd na jednym elemencie szybko „ucieka” w całej geometrii dachu.

Najprościej myśleć o tym jak o serii powtarzalnych żeber. To one tworzą kształt, a na nich opiera się później łaty lub deskowanie. W praktyce taki układ pozwala uzyskać sztywną powłokę bez nadmiaru ciężkich, pionowych podpór, ale wymaga dobrej logistyki na budowie i ekipy, która nie improwizuje przy każdej krzywiźnie.

System de l’Orma

W starszym wariancie łączono kilka warstw krótszych desek, które wcześniej docięto do odpowiedniego łuku. Ten sposób jest najbardziej „historyczny” i najlepiej pokazuje ideę oszczędzania drewna: zamiast jednego masywnego elementu składasz nośny fragment z mniejszych części. To rozwiązanie jest czytelne konstrukcyjnie, ale bardzo wrażliwe na dokładność wykonania.

Przeczytaj również: Więźba dachowa - jak uniknąć błędów i ile kosztuje?

System Emy’ego

Druga metoda polegała na gięciu warstw dłuższych desek, a potem ich skręcaniu i stabilizowaniu metalowymi łącznikami. Daje to trochę inne możliwości kształtowania łuku i bywa wygodniejsze tam, gdzie liczy się większa płynność krzywizny. W obu przypadkach wspólny mianownik jest jeden: konstrukcja musi pracować jako całość, a nie jako zbiór przypadkowo złożonych desek.

Sam układ elementów to dopiero połowa historii. Druga połowa to porównanie z klasyczną więźbą, bo właśnie tam najlepiej widać, kiedy taki układ naprawdę wygrywa.

Jak wypada na tle tradycyjnej więźby

Nie porównywałbym tej konstrukcji z typową więźbą wyłącznie przez pryzmat kosztu drewna. W prostym dachu połacie są łatwiejsze do policzenia i szybsze w montażu, ale przy większych rozpiętościach albo nietypowej geometrii to właśnie układ krążynowy potrafi dać więcej swobody w środku budynku. W praktyce wygrywa tam, gdzie przestrzeń pod dachem ma być otwarta, a nie „pocięta” słupami i płatwiami.

Jeśli projekt ma być prosty, szybki i tani, klasyczna więźba prawie zawsze okaże się rozsądniejsza. Jeśli jednak dach ma być elementem architektury samym w sobie albo trzeba przykryć sporą przestrzeń bez podpór, krążynowy układ zaczyna mieć bardzo mocne argumenty. To prowadzi do najważniejszego pytania: gdzie naprawdę warto go stosować.

Gdzie ma sens, a gdzie lepiej ją odpuścić

Najlepiej działa tam, gdzie forma i funkcja idą razem. Myślę przede wszystkim o halach, obiektach sakralnych, salach widowiskowych, restauracjach, hotelach, spichlerzach czy projektach indywidualnych, w których otwarte wnętrze ma znaczenie równie duże jak sam wygląd dachu. Przy takiej geometrii nawet prosty zabieg architektoniczny może zrobić ogromną różnicę we wnętrzu.

• Sprawdza się, gdy trzeba przykryć dużą przestrzeń bez słupów pośrodku.
• Sprawdza się, gdy projekt nawiązuje do historycznej architektury albo ma budować wyrazistą bryłę.
• Sprawdza się, gdy inwestycja jest indywidualna i akceptuje wyższy koszt robocizny.
• Lepiej ją odpuścić, gdy priorytetem jest szybka budowa prostego domu.
• Lepiej ją odpuścić, gdy trudno znaleźć ekipę znającą taki system od strony wykonawczej i obliczeniowej.

Nie wybierałbym tego rozwiązania tylko dlatego, że wygląda efektownie. Jeśli w budynku ważniejsze są niskie koszty, łatwość ocieplenia, prosty montaż fotowoltaiki albo maksymalna powtarzalność elementów, zwykły dach często okaże się bardziej praktyczny. Krążynowa forma broni się tam, gdzie architektura ma pracować na przestrzeń i charakter, a nie na samą oszczędność metrażu.

Skoro wiadomo już, kiedy taki układ ma sens, trzeba jeszcze dopilnować tego, co zwykle sprawia najwięcej problemów w praktyce: pokrycia, izolacji i wentylacji.

Pokrycie, izolacja i wentylacja bez błędów

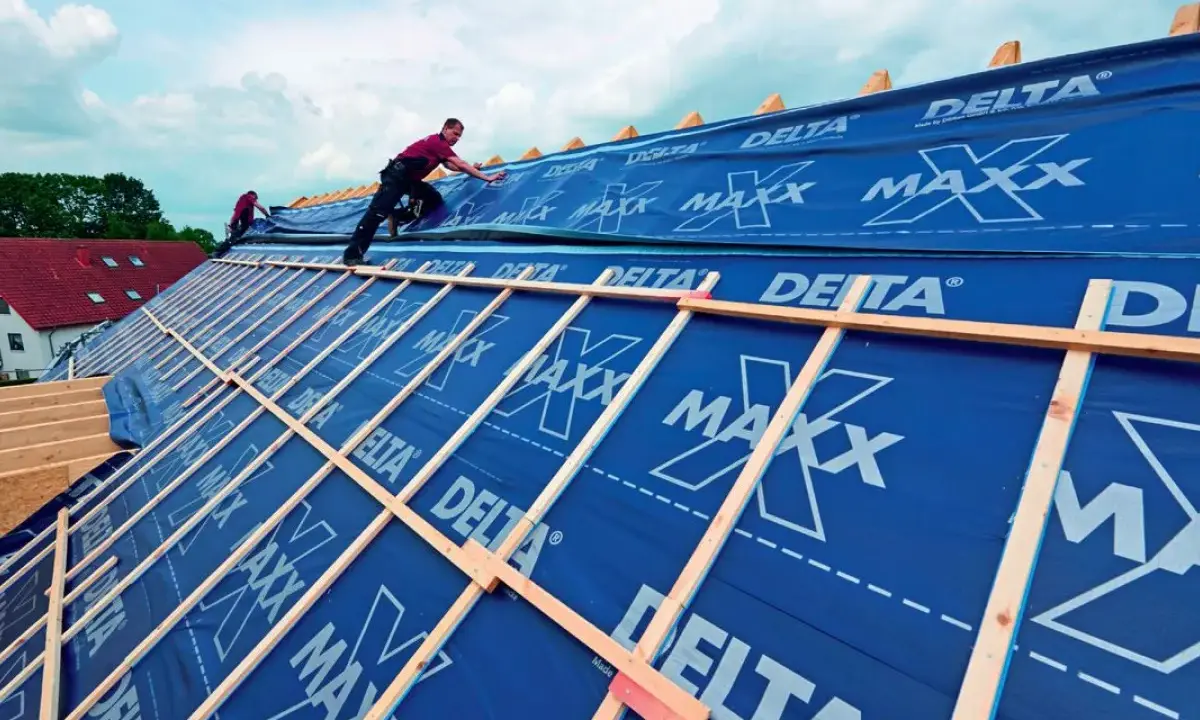

Przy takiej geometrii najlepiej sprawdzają się pokrycia, które dobrze znoszą pracę na łuku i dają się układać na mniejszych formatach. Historycznie często pojawiała się dachówka karpiówka układana w koronkę, gont albo inne drobne elementy, bo łatwiej dopasowują się do krzywizny. Przy współczesnych projektach można rozważyć blachę na rąbek lub inne lekkie pokrycie, ale zawsze po sprawdzeniu, jak zachowa się na konkretnej krzywiźnie i czy nie zdominuje wizualnie całej bryły.

Najwięcej błędów widzę nie na samym pokryciu, tylko w warstwach pod nim. Drewniana konstrukcja pracuje, więc musi mieć sensownie zaprojektowaną wentylację i szczelny, ale nie „duszący” układ izolacji. Zbyt mały przekrój kanału wentylacyjnego, przerwana ciągłość paroizolacji albo przypadkowe dociśnięcie wełny w miejscach załamań potrafią skończyć się kondensacją wilgoci i lokalnym zawilgoceniem drewna.

• Przy krzywiźnie najlepiej planować pokrycie i izolację razem, a nie osobno.
• W strefach trudnych geometrycznie lepiej użyć mniejszych formatów niż dużych arkuszy.
• Warstwy powinny być tak dobrane, żeby drewno mogło oddychać, ale nie łapało wilgoci z wnętrza.
• W obiektach zabytkowych trzeba zwykle trzymać się materiału i układu zbliżonego do oryginału.
• Jeżeli dach ma być użytkowy, temat ocieplenia trzeba rozwiązać na etapie projektu, nie po fakcie.

Na tym etapie większość inwestorów pyta już nie o teorię, tylko o ryzyka wykonawcze. I właśnie tam zaczynają się rzeczy, które rozstrzygają o sukcesie całego przedsięwzięcia.

Co sprawdzić przed projektem albo remontem

Przed zamówieniem projektu zawsze sprawdzam trzy rzeczy: czy ktoś potrafi tę konstrukcję policzyć, czy wykonawca ma doświadczenie z krzywoliniowym drewnem i czy inwestycja naprawdę potrzebuje takiego dachu. Bez tych odpowiedzi łatwo wpaść w rozwiązanie, które wygląda dobrze na wizualizacji, ale generuje problemy na budowie i po kilku sezonach użytkowania.

• Statyka - przy dużej rozpiętości nie można polegać na „okołach” i uproszczeniach.
• Stan drewna - w remoncie sprawdź zawilgocenie, korozję biologiczną i wcześniejsze naprawy.
• Geometria - nawet niewielkie odchyłki w łuku mogą utrudnić pokrycie i obróbki.
• Łączniki - gwoździe, śruby i metalowe elementy muszą być dobrane do obciążeń i wilgotności.
• Wentylacja - bez niej krążynowa forma szybko pokazuje słabe miejsca.
• Wykonawca - najlepiej taki, który umie pracować z drewnem na szablonie, a nie tylko z gotowym wiązarem.

Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: to konstrukcja dla projektów, w których geometria dachu jest częścią wartości budynku, a nie jedynie technicznym obowiązkiem. W dobrze zaprojektowanej realizacji daje przestrzeń, charakter i lekkość, ale tylko wtedy, gdy od początku pilnuje się statyki, wilgoci i precyzji wykonania.
