W drewnianej konstrukcji o trwałości nie decyduje sama grubość belki, ale to, jak elementy są ze sobą spięte i jak pracują pod obciążeniem. W praktyce połączenia ciesielskie są ważniejsze, niż wielu osobom się wydaje: dobrze zaprojektowany węzeł stabilizuje całą ramę, a źle dobrany potrafi osłabić nawet solidne drewno. W tym artykule pokazuję, które rozwiązania naprawdę mają sens w więźbie, szkielecie i prostych konstrukcjach ogrodowych, jak je rozróżniać oraz kiedy tradycja wygrywa z metalowym łącznikiem, a kiedy jest odwrotnie.
Najpierw dobierz złącze do pracy drewna, a dopiero potem do wyglądu
- W konstrukcjach nośnych liczy się przede wszystkim kierunek sił: ściskanie, rozciąganie i ścinanie.
- Tradycyjne złącza kształtowe najlepiej sprawdzają się tam, gdzie drewno może oprzeć się na drewnie, a nie na samym łączniku.
- Łączniki stalowe są praktyczne przy montażu seryjnym, przy dużych obciążeniach rozciągających i tam, gdzie liczy się tempo pracy.
- Najczęstsze błędy to zbyt mała powierzchnia styku, luzy, zły kierunek włókien i brak uwzględnienia pracy drewna.
- W więźbie, wiacie albo pergoli warto patrzeć nie tylko na nośność, ale też na estetykę, serwis i odporność na wilgoć.
Dlaczego w drewnie liczy się geometria, a nie tylko siła
Ja patrzę na drewniany węzeł przede wszystkim jak na układ sił, a nie jak na zestaw desek do skręcenia. Drewno jest materiałem kierunkowym: bardzo dobrze znosi obciążenie wzdłuż włókien, znacznie gorzej w poprzek, a do tego reaguje na wilgoć. Dlatego złącze, które wygląda solidnie, nie zawsze będzie działało dobrze w konstrukcji nośnej.
Właśnie z tego powodu tradycyjne rozwiązania są tak ciekawe. Nie próbują „przytrzymać” elementów samą mocą śruby, tylko prowadzą siły po kształcie złącza. Dobrze wykonany czop, wrąb albo nakładka przenosi obciążenie przez docisk i oparcie, a łącznik pełni rolę zabezpieczenia, a nie jedynego filaru wytrzymałości.
To ważne szczególnie tam, gdzie belka pracuje przez lata: w więźbie dachowej, w szkielecie ściany szczytowej, w węzłach pergoli czy wiaty. Jeżeli połączenie nie uwzględnia skurczu, pracy drewna i kierunku obciążeń, zaczyna się luzować albo pękać przy pierwszym większym przeciążeniu. Do typów złączy warto więc podchodzić jak do narzędzi o różnych zastosowaniach, a nie do uniwersalnej recepty. Z tego punktu łatwo przejść do samych wariantów, bo nazwy bywają mylące nawet dla osób pracujących z drewnem na co dzień.
Najważniejsze typy, które spotyka się w więźbie i szkielecie
W praktyce dzielę złącza na kilka grup, bo to porządkuje temat lepiej niż same nazwy. W budownictwie drewnianym najczęściej wracają połączenia oparte na wrębie, czopie, nakładce i stykach wzdłużnych. Nie każde rozwiązanie jest równie mocne w każdej sytuacji, dlatego poniżej zebrałem te, które naprawdę mają znaczenie przy konstrukcjach nośnych.
| Rodzaj złącza | Do czego służy | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Wrąb / zacios | Oparcie krokwi, belek lub mieczy | Dobre przenoszenie docisku i stabilne podparcie | Zbyt głęboki osłabia przekrój elementu |
| Czop i gniazdo | Łączenie słupów, rygli i belek ramowych | Bardzo dobra geometria i sztywność węzła | Wymaga precyzji wykonania |
| Nakładka | Łączenie elementów przecinających się lub wydłużanie belek | Prosta, czytelna i łatwa do kontroli | Przy dużym obciążeniu wymaga wsparcia łącznikiem |
| Styk ukośny / zamek skośny | Przedłużanie elementów wzdłużnych, np. płatwi | Dobra współpraca powierzchni styku | Wymaga dokładnego cięcia i dopasowania |
| Zamek płetwowy | Blokowanie przesunięcia w połączeniach tradycyjnych | Lepsza odporność na rozjechanie niż zwykła nakładka | Rzadziej stosowany w prostych realizacjach |
| Jaskółczy ogon | Połączenia wymagające mechanicznego zakleszczenia | Świetnie trzyma kierunek rozciągania | Trudniejszy w wykonaniu i nie zawsze potrzebny w ciężkiej więźbie |
Jeśli mam wskazać dwa rozwiązania, które najczęściej robią robotę w konstrukcjach szkieletowych, to są to czop i gniazdo oraz różne odmiany wrębu. Czop daje dobrą kontrolę położenia elementów, a wrąb pozwala oprzeć krokiew, miecz albo belkę bez sztucznego kombinowania z łącznikiem. Z kolei nakładka i zamki wzdłużne są przydatne wtedy, gdy trzeba przedłużyć element i utrzymać prostą linię pracy drewna.
Warto też pamiętać o stykach wzdłużnych. W praktyce przy styku ukośnym przyjmuję, że kąt powierzchni styku do poziomu nie powinien być mniejszy niż 60°, a przy styku klinowym kąt cięcia nie powinien spaść poniżej 120°. To nie są liczby „na oko”, tylko granice, które pomagają utrzymać sensowną powierzchnię oparcia i ograniczyć ścinanie. Gdy już wiadomo, jakie są główne typy, następny krok jest prosty: trzeba dobrać złącze do tego, jak element faktycznie pracuje.
Jak dobieram złącze do pracy elementu
Najpierw pytam: czy dany węzeł przenosi głównie ściskanie, rozciąganie, ścinanie, czy mieszaninę wszystkich trzech. To zwykle ważniejsze niż sama nazwa złącza. Belka oparta na słupie potrzebuje innego rozwiązania niż połączenie dwóch elementów, które mają tylko zachować ciągłość długości. Jeszcze inaczej wygląda sytuacja, gdy element jest widoczny i ma wyglądać lekko, a inaczej, gdy liczy się maksymalna sztywność ukryta w środku konstrukcji.
Ja oceniam złącze według kilku pytań:
- czy element pracuje głównie na docisk, czy na rozciąganie,
- czy połączenie ma być widoczne, czy może zostać schowane,
- czy konstrukcja będzie narażona na częste zawilgocenie,
- czy węzeł ma dać się rozebrać albo skorygować,
- czy drewno ma miejsce na naturalną pracę bez rozrywania połączenia.
To właśnie dlatego w konstrukcjach nośnych nie zawsze wygrywa najbardziej efektowny detal. Czasem prosty zacios z dobrze dobranym łącznikiem działa lepiej niż skomplikowany zamek, który w warsztacie wygląda pięknie, ale w realnym obciążeniu wcale nie ma przewagi. W połączeniach wzdłużnych szczególnie pilnuję długości zakładu i jakości styku, bo krótki, „oszczędny” detal zwykle kończy się luzem po pierwszym sezonie pracy drewna.
W praktyce wybór wygląda tak: jeśli potrzebuję stabilnego oparcia, sięgam po wrąb; jeśli zależy mi na precyzyjnym osadzeniu elementów, wybieram czop; jeśli muszę przedłużyć belkę, rozważam nakładkę albo styk ukośny; a gdy połączenie ma też blokować przesunięcie, szukam zamka lub złącza z klinem. Z takiego porządku łatwo przejść do kolejnej kwestii, bo we współczesnych realizacjach rzadko pracuje się wyłącznie „na drewno”.
Łączniki stalowe jako wsparcie, nie zamiennik

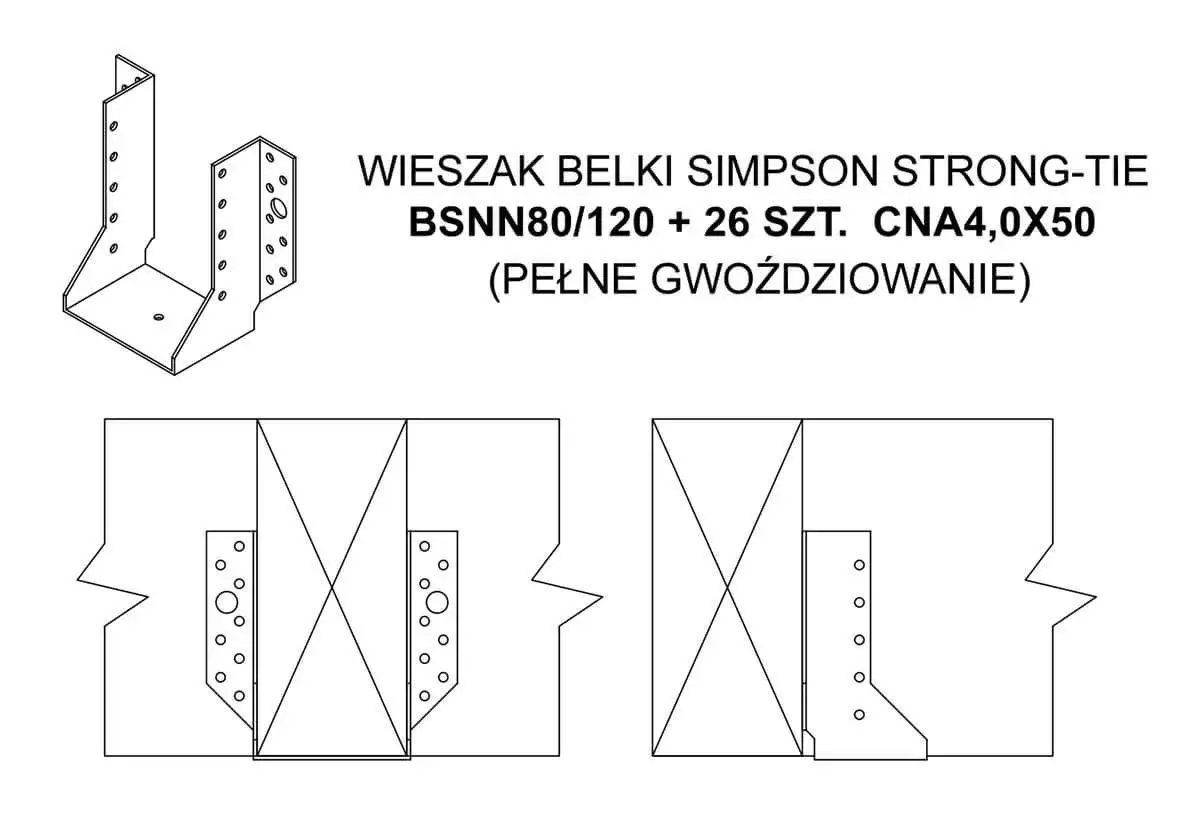

Stalowe łączniki mają swoje miejsce i nie widzę sensu udawać, że jest inaczej. Kątowniki, płytki perforowane, blachy, wkręty konstrukcyjne, śruby, trzpienie i kotwy przyspieszają montaż, poprawiają powtarzalność i pomagają tam, gdzie tradycyjne złącze byłoby zbyt czasochłonne albo zbyt słabe w rozciąganiu. W wielu nowoczesnych realizacjach to właśnie one przejmują część pracy węzła, a geometria drewniana robi resztę.
Różnica polega na tym, że łącznik stalowy ma wspierać projekt, a nie ratować źle dobraną konstrukcję. Jeśli element jest niedopasowany, ma za mało oparcia albo pracuje w złym kierunku, nawet dobry wkręt nie zrobi z tego solidnego węzła. W praktyce połączenie powinno być najpierw sensowne geometrycznie, a dopiero potem dopięte stalą.
| Rozwiązanie | Najlepsze zastosowanie | Plus | Minus |
|---|---|---|---|
| Tradycyjne złącze drewniane | Więźba, ramy, konstrukcje widoczne estetycznie | Dobra praca materiału i czytelna geometria | Wymaga precyzji i czasu |
| Wkręty i śruby konstrukcyjne | Szybki montaż, wzmocnienia, połączenia pomocnicze | Łatwe do zastosowania i dostępne | Nie zastąpią poprawnego oparcia elementu |
| Blachy i płytki | Prefabrykacja, węzły powtarzalne, miejsca ukryte | Duża powtarzalność i szybkie łączenie | Mniej szlachetny wygląd, czasem większa podatność na korozję |

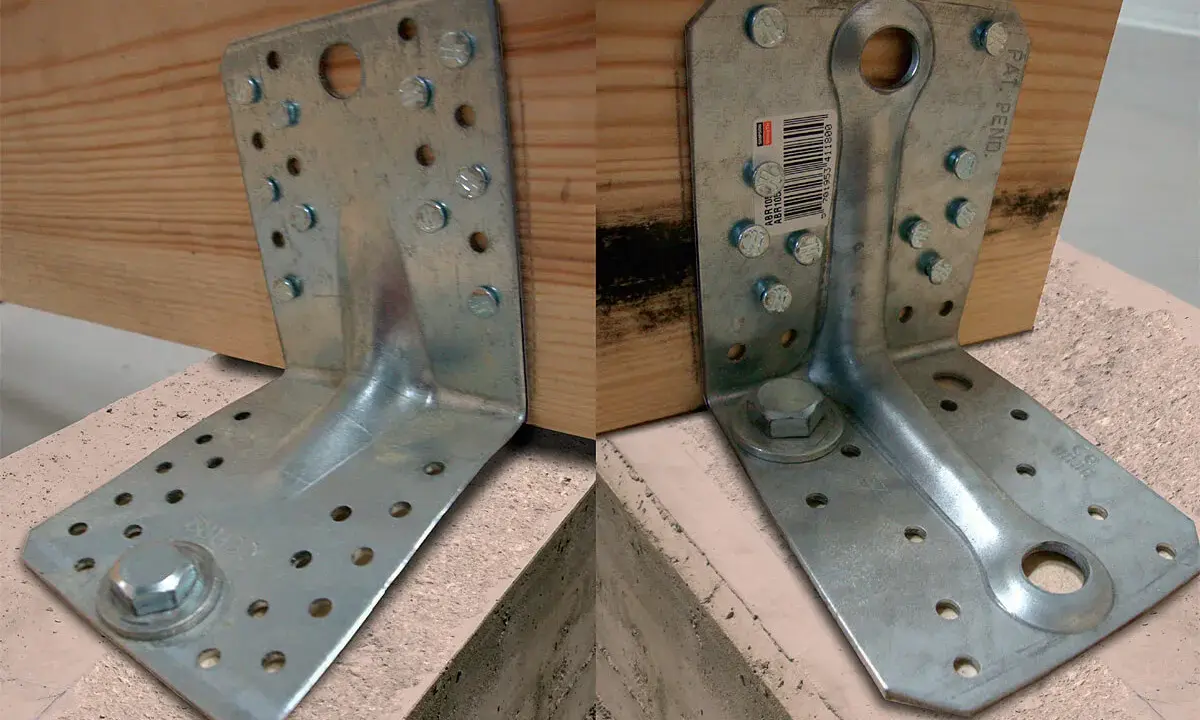

| Kątowniki i łączniki ciesielskie | Murłaty, krokwie, belki pomocnicze, ogrodowe konstrukcje drewniane | Ułatwiają montaż i ustawienie elementów | Wymagają właściwego doboru do obciążeń |
Gdy zależy mi na estetyce albo renowacji starego obiektu, częściej wybieram kołki drewniane, czopy i zamki niż stal widoczną na elewacji. Gdy priorytetem jest szybkość, seryjność albo możliwość łatwego przeniesienia obciążeń rozciągających, stal wygrywa bez dyskusji. W praktyce najlepsze rezultaty daje połączenie obu podejść: drewno robi geometrię, a łącznik dopina bezpieczeństwo. Skoro to już uporządkowane, zostaje najważniejsza część robót, czyli wykonanie złącza bez błędów, które później wychodzą dopiero na budowie.
Jak wykonać trwały węzeł bez typowych błędów
Najwięcej problemów widzę nie w samej teorii, tylko w wykonaniu. Złącze, które w projekcie wygląda poprawnie, potrafi stracić sens przez kilka milimetrów błędu, zły kierunek cięcia albo pośpiech przy dopasowaniu. Dlatego przy pracy z drewnem trzymam się prostego schematu.
- Sprawdzam materiał. Belka musi być zdrowa, bez pęknięć w strefie pracy złącza i najlepiej o zbliżonej wilgotności do reszty konstrukcji.
- Oznaczam jedną bazową krawędź. Bez tego łatwo zgubić geometrię i złożyć element „na siłę”.
- Tnę precyzyjnie, ale bez przesadnego luzu. Złącze nie powinno klapać, ale też nie może wymagać brutalnego dobijania.
- Sprawdzam oparcie i kierunek włókien. Jeśli drewno ma się rozłupywać, problem najczęściej zaczyna się już na etapie rysunku i nacięcia.
- Dopiero na końcu dodaję łączniki, kołki lub śruby, traktując je jako zabezpieczenie, a nie zastępstwo dla geometrii.
Przy cięższych węzłach nie lubię też zbyt małej liczby próbnego montażu. Suchy przymiar pozwala od razu wyłapać skręcenie, przesunięcie czy źle odczytany kąt cięcia. To zwykle oszczędza więcej czasu niż późniejsze poprawki. Gdy już złożenie wychodzi dobrze, pozostaje pytanie: gdzie takie rozwiązania wykorzystać w sposób, który naprawdę ma sens, a nie tylko wygląda „tradycyjnie”.
Gdzie te rozwiązania sprawdzają się najlepiej w domu i ogrodzie
Najbardziej naturalnym miejscem dla tradycyjnych złączy jest więźba dachowa. To tam wrąby, czopy, nakładki i stykowe połączenia wzdłużne pracują dokładnie tak, jak powinny: przenoszą docisk, stabilizują układ i pomagają utrzymać geometrię całego dachu. W dobrze zaprojektowanej więźbie detal nie jest ozdobą samą w sobie, tylko częścią konstrukcji.
W ogrodzie z kolei te rozwiązania sprawdzają się tam, gdzie liczy się estetyka i trwałość bez przesadnej komplikacji. Pergola, wiata samochodowa, altana, zadaszenie tarasu czy prosty schowek na narzędzia to miejsca, w których tradycyjny detal robi dużą różnicę. Czop i gniazdo nadają konstrukcji porządek, zacios dobrze trzyma krokwie, a nakładka pozwala przedłużyć element bez wizualnego chaosu.
- Do wiat i pergoli najczęściej wybieram zaciosy, nakładki i stalowe łączniki pomocnicze.
- Do ram i słupów lepiej pasuje czop z gniazdem, bo daje pewne pozycjonowanie elementów.
- Do przedłużania belek sens mają styk ukośny i zamek wzdłużny, a nie zwykłe dosunięcie czoła.
- Do elementów ozdobnych można pozwolić sobie na bardziej dekoracyjne formy, ale tylko wtedy, gdy nie osłabiają przekroju.
Ważna uwaga: to, że coś wygląda „staro”, nie znaczy jeszcze, że będzie dobre dla każdego projektu. W małej altanie dla ogrodu czasem lepiej sprawdzi się prosty układ z widocznymi kątownikami niż skomplikowany czop, który wydłuża pracę, podnosi koszt i wcale nie daje odczuwalnej przewagi. Ja zwykle wybieram rozwiązanie najprostsze, które nadal jest poprawne konstrukcyjnie. To prowadzi już do ostatniej rzeczy, którą warto sobie uporządkować przed rozpoczęciem pracy.
Co warto zapamiętać, zanim zlecisz albo wykonasz złącze
Jeśli miałbym zamknąć temat w kilku zdaniach, powiedziałbym tak: dobre złącze nie zaczyna się od wkręta ani od blachy, tylko od zrozumienia, jak pracuje drewno. Tradycyjne rozwiązania są nadal bardzo sensowne, ale tylko wtedy, gdy pasują do obciążenia, kierunku włókien i warunków pracy konstrukcji. Tam, gdzie trzeba przyspieszyć montaż, wzmocnić rozciąganie albo ułatwić serwis, łączniki stalowe są rozsądnym uzupełnieniem, a nie zdradą rzemiosła.
Ja trzymam się jednej zasady: najpierw geometria i oparcie, potem dopiero dodatkowe mocowanie. Dzięki temu konstrukcja jest przewidywalna, łatwiejsza w utrzymaniu i mniej podatna na błędy wykonawcze. A jeśli projekt ma pracować na zewnątrz, dochodzi jeszcze trzeci warunek, który często się bagatelizuje: ochrona przed wodą i miejsce na naturalną pracę drewna. Bez tego nawet najlepiej nazwane złącze szybko przestaje być solidne.
W praktyce to właśnie ten kompromis między tradycją, mechaniką i wygodą montażu daje najlepsze efekty w drewnie.
