Solidne połączenie belek decyduje o tym, czy konstrukcja będzie sztywna, przewidywalna i odporna na pracę drewna. W tym artykule pokazuję, jak podejść do łączenia belek drewnianych, jakie łączniki naprawdę mają sens, kiedy lepiej wybrać tradycyjny zacios, a kiedy stalowe okucie, oraz jak uniknąć błędów, które osłabiają całą konstrukcję.
Najważniejsze decyzje zapadają zanim weźmiesz do ręki łącznik
- Najpierw oceń obciążenie, kierunek sił i to, czy połączenie ma być widoczne, czy ukryte.
- Tradycyjne złącza ciesielskie są estetyczne, ale osłabiają przekrój i wymagają bardzo precyzyjnego wykonania.
- Przy większych obciążeniach lepiej sprawdzają się śruby, sworznie i dedykowane łączniki stalowe niż same gwoździe.
- Klej traktuj jako wsparcie, nie jako jedyny element nośny w konstrukcji.
- Na zewnątrz wybieraj łączniki odporne na korozję i montuj je zgodnie z tabelami producenta.
Najpierw oceń, co ma przenieść połączenie
Ja zawsze zaczynam od prostego pytania: czy to połączenie ma tylko utrzymać elementy w jednym miejscu, czy ma też przenosić realne siły z konstrukcji. To robi ogromną różnicę, bo belka pracuje nie tylko pod ciężarem własnym, ale też na zginanie, ścinanie i czasem skręcanie. Inaczej projektuje się styk dwóch belek w jednej linii, inaczej belki ze słupem, a jeszcze inaczej elementy ustawione pod kątem w więźbie albo w zadaszeniu tarasu.
Liczy się też otoczenie. Połączenie wewnątrz suchych pomieszczeń może być prostsze niż detal w ogrodzie, gdzie dochodzi wilgoć, zmiany temperatury i praca materiału. Dla mnie równie ważne są dostęp do montażu, możliwość późniejszej kontroli oraz to, czy łącznik ma być elementem estetycznym, czy ma zniknąć w konstrukcji.WoodSolutions zwraca uwagę, że nośność połączenia mocno zależy od kierunku obciążenia względem włókien oraz od tego, jak drewno przyjmuje docisk. To dobry punkt odniesienia, bo w praktyce nie ma jednego „najmocniejszego” rozwiązania dla każdej belki. Jest za to rozwiązanie najlepiej dopasowane do konkretnego miejsca pracy. Z takim założeniem łatwiej przejść do samych metod łączenia.
Tradycyjne złącza i metalowe łączniki różnią się bardziej, niż wygląda
W praktyce spotykam trzy główne podejścia: klasyczne złącza ciesielskie, łączniki metalowe oraz rozwiązania mieszane. Każde z nich ma sens, ale w innym scenariuszu. Jak podaje Murator, tradycyjne złącza potrafią osłabić przekrój o około 20-30%, a wycięcia nie powinny schodzić głębiej niż 1/3 wysokości elementu. To ważne, bo wielu wykonawców widzi tylko „ładny detal”, a nie to, ile nośności znika z przekroju.
| Metoda | Kiedy działa najlepiej | Atuty | Ograniczenia |
|---|---|---|---|
| Zacios, wrąb, zakładka, czop | Widoczne połączenia, renowacje, konstrukcje z naciskiem na wygląd i tradycyjny charakter | Estetyka, brak widocznej stali, dobrze odczytywalny detal | Wymaga dużej precyzji i osłabia przekrój |
| Kątowniki, płytki perforowane, obejmy | Więźby, tarasy, wiaty, połączenia szybkie w montażu | Powtarzalność, prosty montaż, dobra dostępność | Trzeba dobrać właściwe wkręty lub gwoździe i chronić stal przed korozją |
| Śruby, sworznie, pręty gwintowane | Duże obciążenia, połączenia belka-słup, miejsca z ograniczoną przestrzenią | Wysoka nośność, możliwość mocnego dociągnięcia elementów | Wymagają wiercenia, podkładek i dobrego rozstawu otworów |
| Wkręty konstrukcyjne | Montaż na budowie, połączenia pomocnicze i wiele wzmocnień punktowych | Szybki montaż, dobra kontrola docisku, mniejsze ryzyko rozłupania niż przy przypadkowych gwoździach | Nie każdy wkręt nadaje się do konstrukcji nośnej |
| Płyty kolczaste i złącza prefabrykowane | Produkcja warsztatowa i seryjna | Bardzo dobra powtarzalność i efektywność | Mało praktyczne na typowej budowie bez odpowiedniego sprzętu |
Wniosek jest prosty: jeśli konstrukcja ma wyglądać lekko i tradycyjnie, sens mają złącza ciesielskie. Jeśli liczy się sprawność montażu i przewidywalna nośność, zwykle wygrywają łączniki mechaniczne. Klej, kołki i drobne wzmocnienia traktuję raczej jako uzupełnienie niż podstawę całego układu. To prowadzi do następnego kroku, czyli dobierania łącznika do konkretnego obciążenia i materiału.
Dobierz łącznik do obciążenia, drewna i miejsca montażu
Nie wybieram łącznika „na oko”, bo w drewnie drobne różnice szybko zamieniają się w duże problemy. Jeśli obciążenie jest wysokie, a miejsca mało, zwykłe gwoździe lub przypadkowe wkręty przestają być rozsądnym wyborem. Wtedy lepiej sprawdzają się śruby, sworznie albo dedykowane okucia stalowe. Gdy połączenie ma pracować na zewnątrz, dochodzi jeszcze odporność na korozję, więc sam kształt łącznika to za mało.- Duże siły i mało miejsca - wybieram śruby, sworznie albo mocne łączniki stalowe.
- Połączenie widoczne - szukam detalu, który będzie estetyczny i jednocześnie policzalny konstrukcyjnie.
- Montaż na zewnątrz - stawiam na łączniki odporne na korozję i materiały przeznaczone do pracy w wilgoci.
- Drewno twardsze albo bardziej suche - częściej nawiercam otwory, żeby nie rozłupać elementu.
- Łączniki perforowane - sprawdzam, czy element ma odpowiednią grubość; w typowych poradnikach przyjmuje się minimum 5 cm, a dla gwoździ do takich okuć spotyka się zalecenia rzędu 4 mm średnicy i 40 mm długości.
Ta ostatnia liczba nie jest uniwersalną receptą na każdy detal, ale dobrze pokazuje skalę. Zbyt lekki element i za krótki łącznik po prostu nie tworzą bezpiecznego układu. Ja w takich miejscach zawsze sprawdzam tabelę producenta, bo to ona mówi najwięcej o realnej pracy połączenia. Kiedy dobór jest już sensowny, można przejść do samego wykonania.

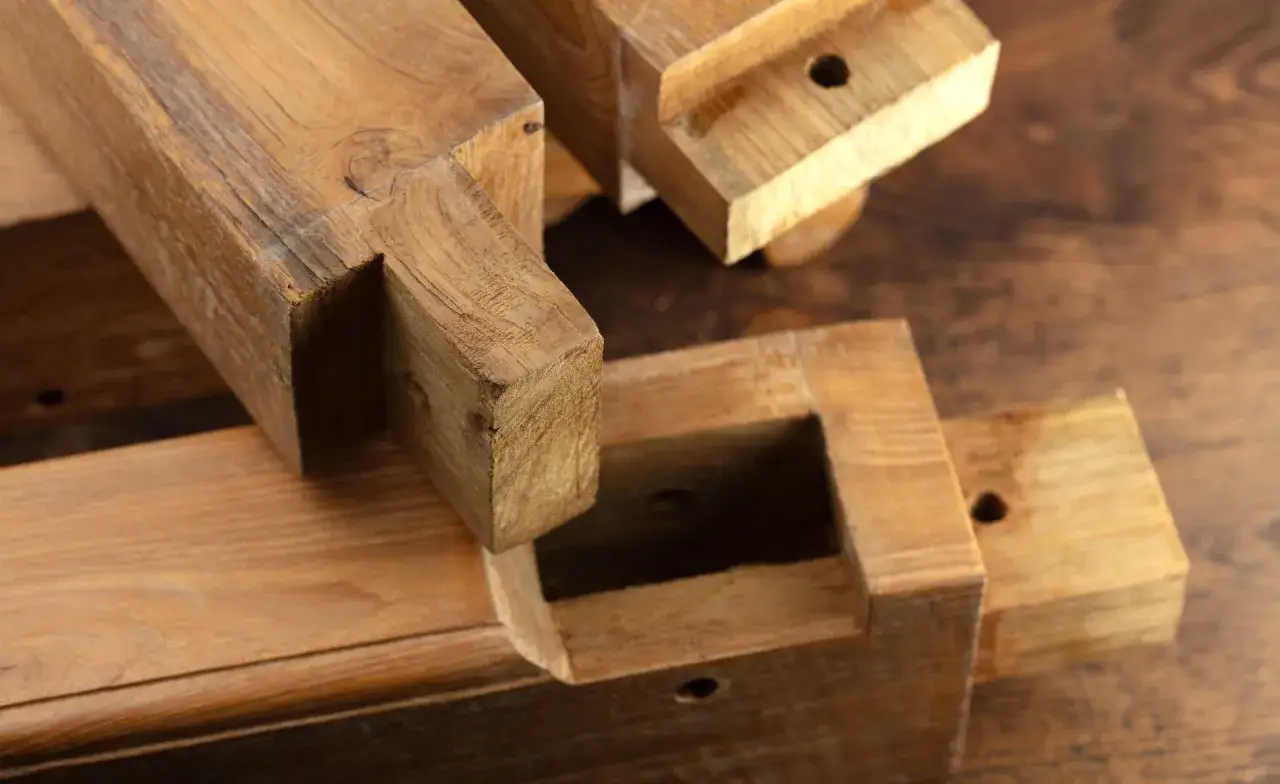

Wykonaj połączenie tak, żeby drewno nie zaczęło pracować przeciwko tobie
Tu najwięcej daje dokładność. Nawet mocny łącznik nie uratuje połączenia, jeśli cięcie jest krzywe, otwory są przesunięte, a elementy składają się pod naprężeniem. Ja przy takich pracach robię zawsze przymiarkę „na sucho”, zanim cokolwiek trafi na docisk albo na docelowe wiercenie. To oszczędza czas i nerwy, a często także materiał.
- Rozrysuj połączenie i ustal, gdzie dokładnie działa siła.
- Jeśli robisz zacios lub wrąb, nie osłabiaj przekroju bardziej, niż to konieczne. Przy tradycyjnych detalach trzymaj się zasady, że wycięcie nie powinno przekraczać 1/3 wysokości belki.
- Przymierz elementy bez ściskania na siłę.
- W twardszym drewnie i przy śrubach nawierć otwory prowadzące.
- Dokręcaj stopniowo, równomiernie i bez miażdżenia włókien.
- Jeśli używasz kilku łączników, rozłóż je symetrycznie, żeby połączenie nie skręcało się pod obciążeniem.
- Po montażu sprawdź, czy nie ma luzu, przekoszenia ani pęknięć przy krawędziach.
Warto pamiętać, że przy tradycyjnych złączach precyzja ma większe znaczenie niż spektakularny wygląd. Dobrze docięty styk, równy docisk i właściwy rozstaw punktów mocowania robią większą różnicę niż sam typ łącznika. A skoro wykonanie ma znaczenie, trzeba też wiedzieć, czego unikać.
Najczęstsze błędy, które osłabiają złącze szybciej niż samo drewno
Najwięcej problemów widzę nie w samym pomyśle na połączenie, ale w drobiazgach. To one decydują, czy belka po latach nadal będzie pewna, czy zacznie się rozluźniać, skrzypieć albo pękać przy krawędzi. Poniżej są błędy, które powtarzają się najczęściej.
- Za mało łączników - jeden punkt mocowania nie powinien przejmować całego obciążenia.
- Zbyt mały odstęp od krawędzi - drewno łatwo się rozłupuje, zwłaszcza przy słabszym przygotowaniu otworów.
- Zbyt głęboki wrąb lub zacios - przekrój osłabia się bardziej, niż zakładał projekt.
- Różne klasy i wilgotność drewna - elementy pracują inaczej i połączenie zaczyna „żyć własnym życiem”.
- Ręczne dociąganie do oporu bez kontroli - włókna ulegają miażdżeniu, a po czasie pojawia się luz.
- Traktowanie kleju jako jedynego wzmocnienia - w konstrukcji nośnej to zbyt słaby plan.
- Zwykłe gwoździe tam, gdzie potrzebne są łączniki konstrukcyjne - oszczędność bywa pozorna.
Ja szczególnie nie ufam połączeniom, w których wszystko „trzyma się na słowo honoru” i ma się dociągnąć samo po sezonie. Drewno pracuje, wysycha, pęcznieje i kurczy się, więc złącze musi mieć zapas rozsądku, a nie tylko siły. Z tego wynika naturalne pytanie: kiedy wybrać detal tradycyjny, a kiedy stalowy.
Kiedy tradycyjny detal wygrywa, a kiedy lepiej postawić na stal

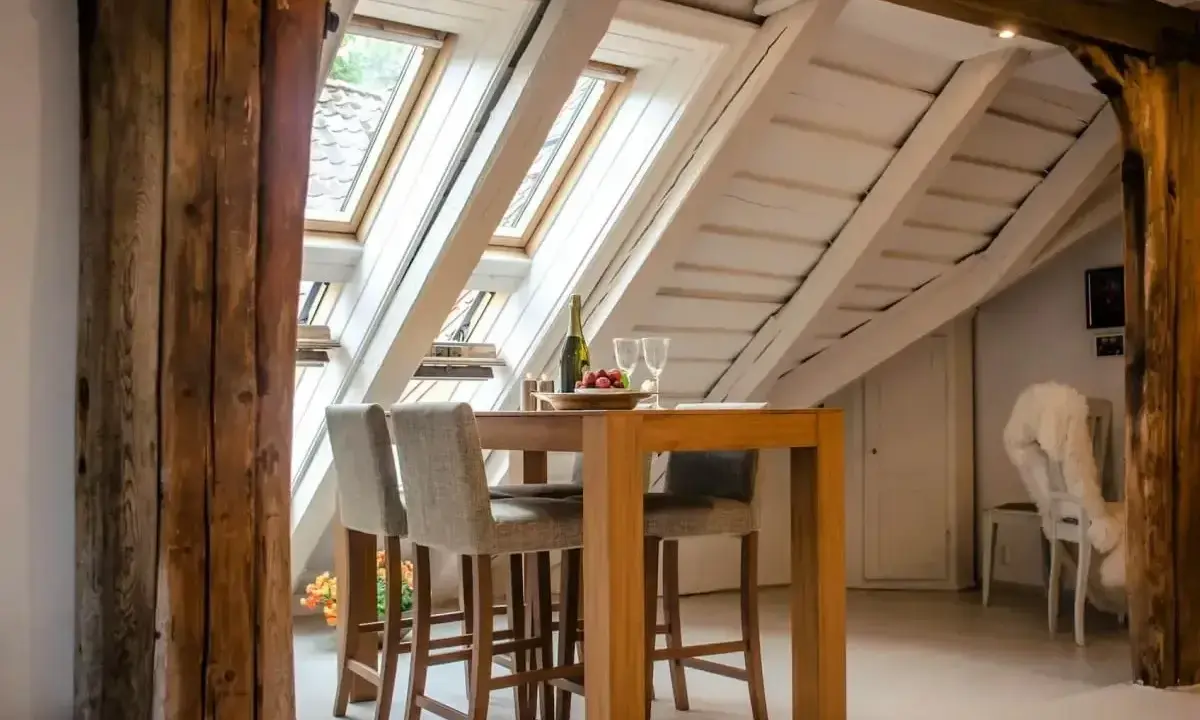

Nie mam problemu z tradycyjnymi połączeniami, ale lubię je tylko tam, gdzie są uzasadnione. Jeśli konstrukcja ma być widoczna, ma tworzyć klimat wnętrza albo nawiązywać do klasycznej ciesiołki, wrąb, czop czy zakładka potrafią wyglądać świetnie. Tyle że taki wybór zwykle kosztuje więcej czasu i wymaga większej precyzji. Gdy celem jest szybki montaż, powtarzalność i wysoka przewidywalność, stalowe łączniki zazwyczaj są rozsądniejsze.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Widoczna więźba, poddasze użytkowe, renowacja | Tradycyjny detal ciesielski | Daje estetykę, spójność historyczną i świadomy charakter konstrukcji |
| Taras, wiata, lekka zabudowa ogrodowa | Łączniki stalowe i wkręty konstrukcyjne | Szybszy montaż i łatwiejsza kontrola jakości na budowie |
| Duże obciążenie punktowe i ograniczona przestrzeń | Śruby, sworznie, pręty gwintowane | Lepsza nośność niż przy prostych łącznikach pomocniczych |
| Prefabrykacja i powtarzalne elementy | Płyty kolczaste lub systemy warsztatowe | Najlepiej działają tam, gdzie można je zamontować pod kontrolą warunków produkcyjnych |
W mojej ocenie tradycyjny detal wygrywa wtedy, gdy jest świadomym wyborem projektowym, a nie próbą obejścia braków w doborze łączników. Jeśli nie chcesz ryzykować, stal zwykle daje większy margines bezpieczeństwa i łatwiejszą kontrolę jakości. Zanim jednak zamkniesz temat, warto jeszcze sprawdzić kilka rzeczy, które przesądzają o trwałości połączenia po pierwszym sezonie.
Co sprawdzam przed montażem, żeby połączenie pracowało latami
Na końcu zostają rzeczy niby drobne, ale właśnie one decydują o trwałości. Dobre połączenie nie zaczyna się od wkręta, tylko od stanu drewna, warunków pracy i tego, czy cały układ ma sens konstrukcyjny. Ja zawsze sprawdzam kilka punktów przed ostatecznym montażem.
- Czy drewno jest suche, proste i bez pęknięć w strefie styku.
- Czy łącznik jest przeznaczony do pracy konstrukcyjnej, a nie tylko dekoracyjnej.
- Czy środowisko montażu nie wymaga odporności na wilgoć i korozję.
- Czy połączenie ma miejsce na pracę drewna bez rozrywania włókien.
- Czy producent podaje nośność albo zasady montażu dla dokładnie tego rozwiązania.
- Czy po zamontowaniu będzie możliwa kontrola i ewentualne dociągnięcie po czasie.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: przy łączeniu belek drewnianych oszczędza się najgorzej na projekcie, bo potem każda poprawka kosztuje więcej niż dobrze dobrany łącznik i dwa precyzyjne cięcia. To właśnie dlatego najpierw myślę o obciążeniu i warunkach pracy, a dopiero potem o samym detalu.
