Dokładne wyliczenie długości krokwi decyduje nie tylko o ilości drewna, ale też o tym, czy więźba złoży się bez nerwowych poprawek na budowie. W praktyce obliczanie długości krokwi z rzutu tabelą jest najszybsze przy prostych dachach dwuspadowych, bo wystarczy znać połowę rozpiętości i kąt nachylenia połaci. Poniżej pokazuję, jak czytać taką tabelę, jak sprawdzić wynik prostym wzorem i co trzeba doliczyć, żeby krokiew naprawdę pasowała do projektu.
Najważniejsze informacje w skrócie
- Tabela rzutu krokwi działa na podstawie połowy rozpiętości i kąta nachylenia połaci.
- W prostym dachu dwuspadowym wynik z tabeli to zwykle długość geometryczna krokwi, bez zwisu i bez zapasu montażowego.
- Najczęstszy błąd to wzięcie całej szerokości budynku zamiast połowy rzutu krokwi.
- Do wyniku trzeba doliczyć zwis okapu, ewentualny zapas na trasowanie i korekty wynikające z zaciosu.
- Przy dachach koszowych, narożnych, asymetrycznych albo z wieloma podporami sama tabela zwykle nie wystarcza.
Jak czytać tabelę rzutu krokwi bez pomyłek
Jeśli korzystam z tabeli rzutu, zaczynam od jednego pytania: co dokładnie jest w niej liczone. W większości przypadków chodzi o krokiew w dachu symetrycznym, czyli o sytuację, w której rzut poziomy połaci tworzy trójkąt prostokątny. W takiej geometrii podstawą obliczeń jest połowa rozpiętości budynku, a nie pełna szerokość ściany do ściany.
Najprościej myśleć o tym tak: tabela nie liczy „długości deski”, tylko długość skośnej linii wynikającej z kąta dachu. To dlatego tak dobrze działa przy prostych połaciach. Gdy kąt i rzut są znane, odczyt z tabeli jest szybki, a ryzyko pomyłki mniejsze niż przy ręcznym liczeniu za każdym razem od zera. Trzeba jednak pilnować dwóch rzeczy: jednostek oraz linii odniesienia. Jedna tabela może podawać wyniki w metrach, inna w centymetrach, a niektóre zestawienia odnoszą się do osi ściany, inne do lica murłaty lub zewnętrznej krawędzi muru.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Rozpiętość | Odległość między podporami dachu | Najpierw dzielę ją przez dwa |
| Rzut krokwi | Połowa rozpiętości w poziomie | To wartość, którą porównuję z tabelą |
| Kąt nachylenia | Spadek połaci w stopniach | Po nim wybieram właściwy wiersz |
| Mnożnik | Współczynnik przeliczeniowy dla danego kąta | To on zamienia rzut na długość krokwi |
Jeśli tabela jest dobrze zrobiona, w praktyce działa jak skrót do geometrii dachu. Kiedy te trzy parametry są jasne, można przejść do samego liczenia.
Obliczenie krokwi krok po kroku na prostym przykładzie
W dachu dwuspadowym najczęściej korzystam z prostego wzoru: długość krokwi = połowa rozpiętości / cos kąta nachylenia. To nic innego jak przeliczenie trójkąta prostokątnego, czyli klasyczna geometria, tylko w wersji praktycznej. Jeśli tabela podaje gotowy mnożnik, wzór bywa zbędny, ale dobrze go znać, bo pozwala szybko sprawdzić, czy wynik z tabeli nie wygląda podejrzanie.
Załóżmy, że rozpiętość budynku wynosi 10 m, a dach ma 30°. Połowa rzutu to 5 m. Dla 30° mnożnik wynosi 1,1547, więc:
5 m × 1,1547 = 5,77 m
To długość geometryczna krokwi, bez zwisu okapu i bez dodatkowych korekt. Taki wynik już pozwala dobrać materiał i sprawdzić, czy wybrany przekrój będzie sensowny przy danej rozpiętości.
| Kąt połaci | Mnożnik z tabeli | Długość krokwi przy rzucie 5 m |
|---|---|---|
| 15° | 1,0353 | 5,18 m |
| 20° | 1,0642 | 5,32 m |
| 25° | 1,1034 | 5,52 m |
| 30° | 1,1547 | 5,77 m |
| 35° | 1,2208 | 6,10 m |
| 40° | 1,3054 | 6,53 m |
| 45° | 1,4142 | 7,07 m |
Na tym etapie warto jeszcze zatrzymać się przy jednym szczególe: niektóre tabele pracują na stopniach, inne na procentach spadku. To nie jest to samo. Jeśli więc przepisuję dane z projektu, zawsze sprawdzam, w jakim zapisie zapisano kąt. Jeden błąd na tym poziomie potrafi całkowicie rozjechać wynik, nawet jeśli dalsze liczenie jest już poprawne.
Samo działanie jest więc proste, ale wynik nadal trzeba skorygować o elementy, których tabela zwykle nie pokazuje.
Co trzeba doliczyć, żeby wynik zgadzał się z rzeczywistością
Tabela rzutu daje dobry punkt wyjścia, ale w drewnie konstrukcyjnym nie kończy się na czystej geometrii. W praktyce krokiew musi jeszcze wystawić się poza mur, wejść w zacios i zostawić trochę miejsca na montaż. Ja traktuję to jak osobny etap, bo właśnie tutaj najłatwiej „zgubić” kilka centymetrów i później ratować się doraźnym docinaniem.
- Zwis okapu - trzeba go doliczyć osobno, bo tabela zazwyczaj liczy tylko zasadniczy odcinek krokwi. W praktyce zwis bywa liczony na kilkadziesiąt centymetrów, a nie na oko.
- Zapas montażowy - kilka centymetrów rezerwy ułatwia dokładne trasowanie i korektę cięcia. Wolę mieć minimalny naddatek niż element zbyt krótki.
- Zacios - ptasi dziób i inne nacięcia wpływają na to, jak krokiew siada na murłacie. Tabela nie zastępuje tu poprawnego trasowania.
- Linia odniesienia - jeśli projekt liczy od innego punktu niż ten, z którego mierzysz na budowie, wynik trzeba przeliczyć, a nie zgadywać.
- Przeliczenie zwisu po połaci - jeśli zwis podano w poziomie, a długość liczysz po skosie, trzeba go przeliczyć. Przy dachu 30° 30 cm w poziomie daje około 34,6 cm po połaci.
W tym miejscu przypominam też o czymś, co często umyka osobom liczącym tylko długość. Sama krokiew może mieć odpowiednią geometrię, ale jeszcze musi mieć właściwy przekrój i rozstaw. W praktyce spotyka się na przykład przekroje 7 × 14 cm, 8 × 16 cm albo 8 × 18 cm, a rozstaw krokwi najczęściej mieści się w granicach 80-110 cm. Ostateczny dobór zależy jednak od rozpiętości, obciążenia i układu całej więźby, więc nie traktuję tego jak uniwersalnej recepty.
Gdy te poprawki są uwzględnione, dopiero wtedy wynik staje się użyteczny na budowie. I właśnie wtedy warto zdecydować, czy wystarczy sama tabela, czy lepiej sięgnąć po inne narzędzie.
Tabela rzutu, wzór czy kalkulator online
Nie mam zwyczaju trzymać się jednego narzędzia na siłę. Do prostego dachu dwuspadowego tabela rzutu jest szybka i bardzo praktyczna, ale przy bardziej złożonych połaciach wygrywa kalkulator albo pełny rysunek ciesielski. Wybór metody zależy od tego, jak skomplikowana jest więźba i ile danych masz już na wejściu.
| Metoda | Największa zaleta | Ograniczenie | Kiedy używam |
|---|---|---|---|
| Tabela rzutu | Szybki odczyt bez liczenia od zera | Działa najlepiej przy prostych, symetrycznych dachach | Gdy znam połowę rozpiętości i kąt połaci |
| Wzór trygonometryczny | Daje pełną kontrolę nad obliczeniem | Wymaga większej uwagi przy podstawianiu danych | Gdy chcę sprawdzić wynik z tabeli |

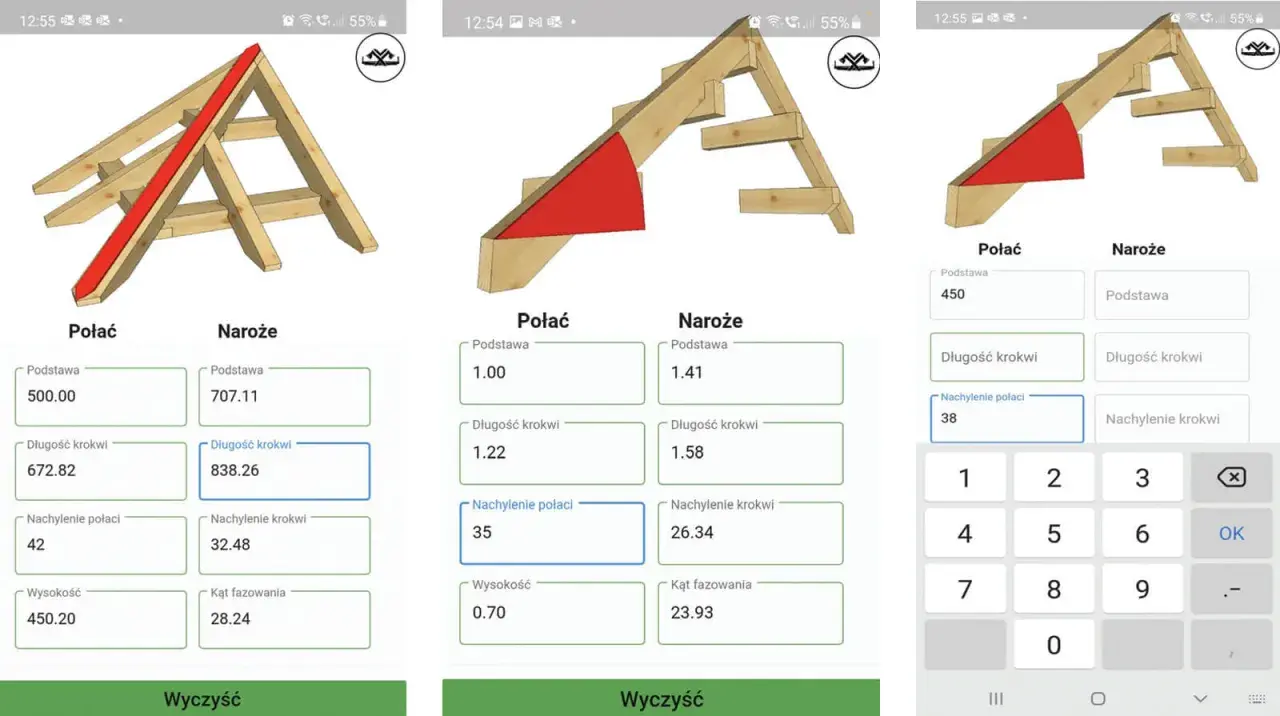

| Kalkulator online | Przyspiesza liczenie i często uwzględnia zwisy, zaciosy i różne typy krokwi | Trzeba uważać, czy narzędzie pasuje do konkretnej geometrii dachu | Przy dachach asymetrycznych, koszowych, narożnych albo z wieloma parametrami |
Ja w terenie zwykle zaczynam od tabeli, bo pozwala szybko ocenić długość i zużycie drewna. Jeśli jednak dach przestaje być prosty, nie próbuję na siłę dopasowywać do niego metod z dachu dwuspadowego. Wtedy lepiej przejść na dokładniejszy kalkulator albo projekt wykonawczy, bo przy więźbie dachowej łatwiej stracić pół dnia na poprawkach niż od razu policzyć wszystko poprawnie.
To prowadzi do kolejnego problemu, który widzę bardzo często: nie samą metodę, lecz błędy przy jej stosowaniu.
Najczęstsze błędy, które psują wyliczenie
- Liczenie całej szerokości zamiast połowy rzutu - to chyba najpopularniejsza pomyłka. W tabeli zwykle pracujesz na połowie rozpiętości, a nie na pełnym wymiarze budynku.
- Mylenie stopni z procentami - kąt 30° to nie to samo co spadek 30%. Jeśli tabelę tworzono w jednym zapisie, nie podstawiaj drugiego.
- Pomijanie zwisu - bez okapu krokiew wychodzi za krótka i na budowie zaczynają się szybkie poprawki.
- Zbyt wczesne zaokrąglanie wyniku - jeśli skrócisz liczby za mocno już na etapie obliczeń, możesz zgubić kilka milimetrów na każdej krokwi.
- Brak sprawdzenia linii odniesienia - projekt, tabela i pomiar na budowie muszą mówić o tym samym punkcie startowym.
- Stosowanie tabeli do niewłaściwego typu dachu - przy koszach, narożach i asymetrii sama tabela dla krokwi zwykłej już nie wystarcza.
Najbardziej kosztowny błąd nie polega wcale na złym wzorze, tylko na złym założeniu. Jeśli wejście do obliczeń jest błędne, wynik będzie wyglądał wiarygodnie, ale i tak nie pasuje do konstrukcji. Dlatego przed cięciem zawsze robię jeszcze jeden, prosty przegląd materiału i wymiarów.
Przed cięciem sprawdzam jeszcze te rzeczy
- Czy drewno jest proste - skręcone lub wygięte elementy potrafią zepsuć nawet bardzo dobre obliczenie.
- Czy przekrój zgadza się z projektem - długość krokwi nie zastępuje doboru przekroju, klasy i rozstawu.
- Czy mam właściwą linię cięcia - zaznaczam rzut, zacios i zwis przed pierwszym cięciem, zamiast poprawiać po fakcie.

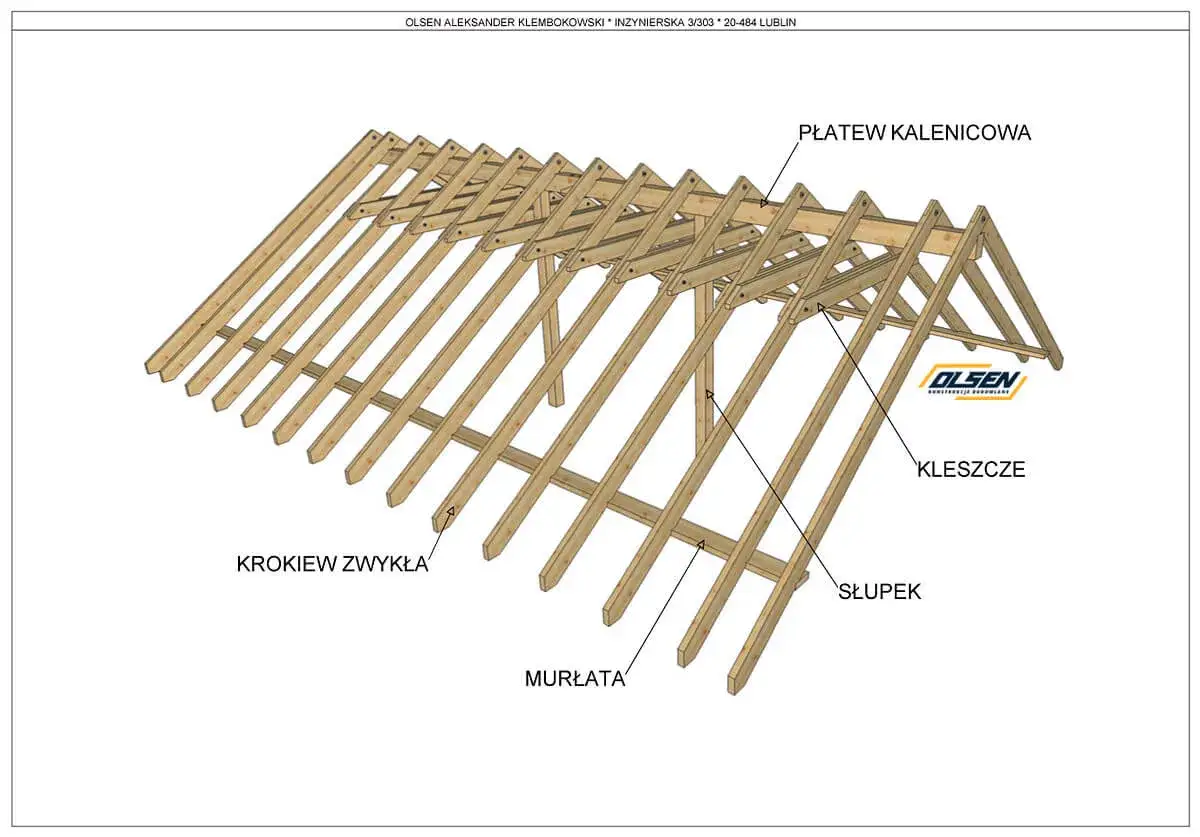

- Czy uwzględniłem wszystkie podpory - murłata, płatew albo kalenica zmieniają sposób oparcia elementu.
- Czy zapas materiału jest realny - przy zamawianiu drewna wolę mieć mały margines niż brakujący centymetr.
- Czy plan nie wymaga osobnego sprawdzenia przez konstruktora - przy większych rozpiętościach i nietypowych połaciach nie ryzykuję pracy „na oko”.
W praktyce właśnie ten ostatni etap najbardziej odróżnia dobre obliczenie od poprawnego tylko na papierze. Jeśli mam pewność co do geometrii, zwisu, zaciosu i samego materiału, tabela rzutu staje się naprawdę wygodnym narzędziem, a nie tylko teoretycznym skrótem. I to jest jej największa zaleta w pracy przy więźbie dachowej: pozwala szybko przejść od rysunku do konkretnego elementu, który da się bezpiecznie wyciąć i zamontować.
