Przekrój dachu pokazuje, jak naprawdę pracuje cała konstrukcja: od murłaty i krokwi po izolację, membranę i pokrycie. Taki rysunek pomaga ocenić nośność, wentylację oraz ryzyko mostków termicznych, czyli miejsc, przez które ciepło ucieka szybciej niż przez resztę przegrody. W tym tekście rozbieram dach na części, porównuję najważniejsze układy i pokazuję, na co patrzeć przy budowie lub remoncie.
Najważniejsze fakty, które pokazuje przekrój dachu
- W dobrze opisanym przekroju widać nie tylko warstwy, ale też drogę przenoszenia obciążeń.
- Krokwie, murłata, jętki i płatwie mają różne role, a ich dobór zależy od rozpiętości i ciężaru pokrycia.
- W ogrzewanych dachach limit współczynnika U wynosi obecnie 0,15 W/(m²·K), więc sama cienka warstwa wełny zwykle nie wystarcza.
- Przy membranie wysokoparoprzepuszczalnej wełna może do niej dochodzić, a przy pełnym deskowaniu zwykle zostawia się 3-6 cm szczeliny wentylacyjnej.
- Najgroźniejsze błędy to brak wentylacji, przerwana paroizolacja i niedoszacowanie ciężaru pokrycia.
Co pokazuje przekrój dachu i dlaczego warto go czytać
Z mojego punktu widzenia najważniejsze w takim rysunku jest to, że pokazuje ciągłość całego układu. Jeśli widzę tylko pokrycie, a nie widzę sposobu oparcia krokwi, wentylacji i izolacji, to nadal nie wiem, czy dach będzie trwały. Przekrój pozwala też porównać rozwiązania: ten sam dach może być lekki i prosty albo cięższy, ale sztywniejszy i bardziej odporny na wilgoć.
W praktyce to właśnie na etapie przekroju wychwytuje się błędy, które później kosztują najwięcej, bo po zamknięciu połaci poprawki są już uciążliwe. Na rysunku widać też miejsca newralgiczne: okap, kalenicę, kosze, przejścia instalacyjne i okna połaciowe. Najpierw patrzę na statykę i wentylację, dopiero potem na estetykę. Od tego zaczyna się sensowna więźba.

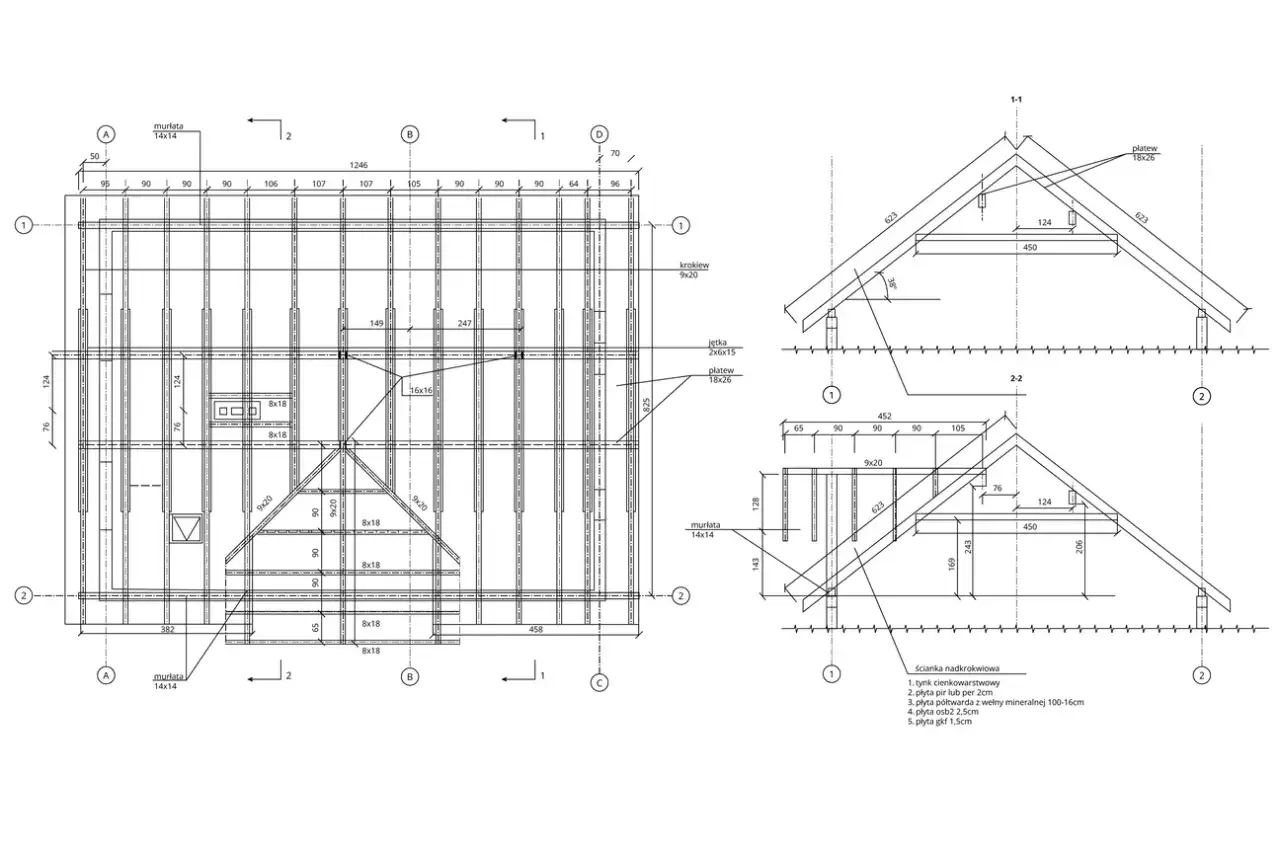

Z czego składa się więźba widoczna w przekroju
Murłata i wieniec
Murłata to drewniana belka oparta na wieńcu ścian zewnętrznych. Jej zadaniem jest rozłożenie nacisku z krokwi i stabilne przeniesienie obciążeń na mur, dlatego sposób zakotwienia ma tu duże znaczenie. Jeśli ten element jest źle osadzony albo niedostatecznie skręcony, dach zaczyna pracować nie tak, jak przewidział projekt.
Krokwie
Krokwie tworzą połać i przenoszą obciążenia na murłatę albo na inne podpory. W praktyce ich przekrój prostokątny zwykle ma proporcje 1:2 do 1:4, a grubość nie powinna spaść poniżej 50 mm, ale ostateczny wymiar zawsze powinien wynikać z obliczeń konstruktora. To ważne, bo sam wymiar belki nie mówi jeszcze nic o jakości całej więźby.
Przeczytaj również: Długość miecza w więźbie – jak obliczyć i uniknąć błędów?
Jętki, płatwie i kleszcze
Gdy rozpiętość rośnie, same krokwie zaczynają się uginać. Wtedy wchodzą jętki, które spinają parę krokwi mniej więcej w połowie wysokości i pozwalają dojść do rozpiętości około 11 m, albo układ płatwiowo-kleszczowy, stosowany do około 12 m, w którym krokwie wspierają dodatkowe płatwie, a kleszcze usztywniają całość. Kleszcze montuje się zwykle co trzecią lub czwartą parę krokwi, więc w przekroju od razu widać, czy układ ma pracować lekko, czy wymaga większej sztywności.
Przy rozpiętości większej niż 6 m same krokwie zwykle przestają być ekonomiczne, dlatego wchodzi bardziej rozbudowana więźba. Gdy rozumiem konstrukcję, łatwiej ocenić też warstwy dachu, bo kolejność od środka do zewnątrz nie jest przypadkowa.

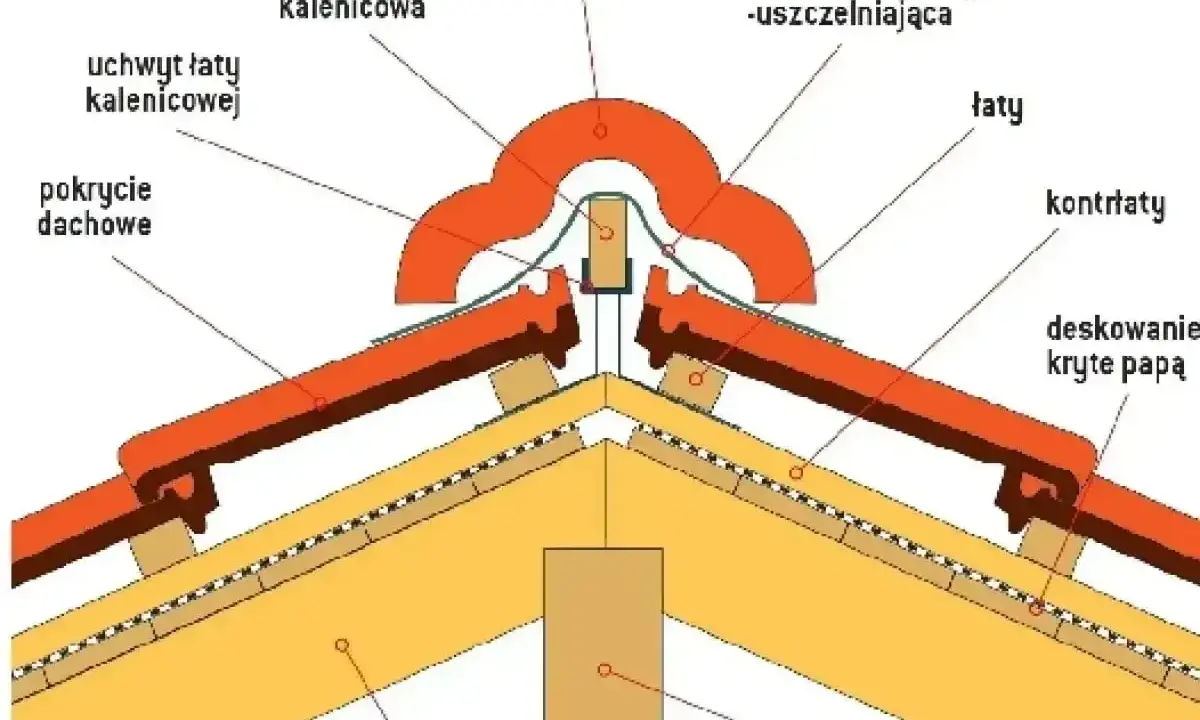

Jak czytać warstwy dachu od środka do pokrycia
W ocieplonym poddaszu kolejność warstw ma ogromne znaczenie. To nie jest układ przypadkowy, tylko układ, który musi zatrzymać ciepło od środka, odprowadzić wilgoć i jednocześnie nie dopuścić do przecieków z zewnątrz. Właśnie dlatego przekrój dachu czytam zawsze od strony wnętrza ku pokryciu.
- Wykończenie wewnętrzne - najczęściej płyty gipsowo-kartonowe, boazeria albo inna okładzina sufitu.
- Paroizolacja - warstwa, która ogranicza przenikanie pary wodnej z ogrzewanego wnętrza do przegrody.
- Izolacja termiczna - zwykle wełna mineralna układana między krokwiami i często także pod nimi, żeby ograniczyć mostki termiczne.
- Warstwa wstępnego krycia - membrana dachowa albo sztywne poszycie z papą.
- Szczelina wentylacyjna - kanał, którym powietrze przepływa od okapu do kalenicy.
- Łaty i kontrłaty - ruszt, na którym opiera się pokrycie i który tworzy przestrzeń do wentylacji.
- Pokrycie dachowe - dachówka, blacha, gont albo inny materiał końcowy.
Jeśli dach ma poddasze użytkowe, paroizolacja jest równie ważna jak sama wełna. To ona ogranicza napływ wilgoci z wnętrza, dzięki czemu konstrukcja nie moknie od środka. W ogrzewanych dachach limit U na poziomie 0,15 W/(m²·K) jest dziś dobrym punktem odniesienia, więc izolację trzeba planować razem z konstrukcją, a nie jako dodatek na końcu.
Najczęściej najlepszy efekt daje układ dwóch warstw izolacji, bo druga warstwa pod krokwiami ogranicza mostki termiczne. Mostek termiczny to miejsce, w którym ciepło ucieka szybciej niż przez resztę przegrody, zwykle tam, gdzie izolacja jest przerwana albo ściśnięta. To właśnie dlatego sama grubość materiału nie wystarcza, jeśli warstwy są źle ułożone. Dalej kluczowe staje się już pytanie: jaki układ wstępnego krycia wybrać.Membrana czy pełne deskowanie
To jedno z najczęstszych pytań przy analizie przekroju. Oba rozwiązania działają, ale nie w tych samych warunkach i nie z tymi samymi wymaganiami wykonawczymi. W praktyce wybór zależy od geometrii dachu, rodzaju pokrycia, oczekiwanej sztywności i budżetu.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Membrana wysokoparoprzepuszczalna | Gdy dach ma prostą geometrię i liczy się lekkość oraz szybkość montażu | Wełna może stykać się z membraną, konstrukcja jest lżejsza, układ zwykle jest prostszy | Wymaga bardzo dobrego wykonania zakładów i sprawnej wentylacji nad pokryciem |
| Pełne deskowanie z papą | Gdy potrzeba większej sztywności, przy bardziej złożonej połaci albo cięższym pokryciu | Daje solidne poszycie i większy margines odporności na błędy wykonawcze | Jest cięższe, droższe i zwykle wymaga szczeliny wentylacyjnej 3-6 cm między deskowaniem a izolacją |
Ja patrzę na to tak: membrana sprawdza się tam, gdzie liczy się prostota i mała masa, a pełne deskowanie daje większy zapas sztywności, ale wymaga lepszej wentylacji. W dachach z membraną wełna może do niej dochodzić, więc nie trzeba zostawiać osobnej szczeliny pod samą membraną. Przy pełnym deskowaniu sytuacja jest inna - wtedy trzeba zostawić przestrzeń dla powietrza i zadbać, by nie została zgnieciona przy montażu ocieplenia.
W strefie okapu wysokość szczeliny wlotowej wynosi zwykle 25-40 mm, a jej przekrój musi pozostać drożny na całej długości połaci. To właśnie tutaj najczęściej zaczynają się problemy, jeśli wykonawca zbyt mocno „dociśnie” pierwszy rząd pokrycia albo zapomni o ciągłości drogi powietrza. Po wyborze tego układu wchodzi już w grę dokładna kontrola projektu.
Na co patrzę w projekcie, zanim dach trafi na budowę
Przed zamówieniem drewna albo wejściem ekipy na budowę biorę do ręki rysunek i sprawdzam pięć rzeczy: typ więźby, przekroje elementów, oparcie na ścianach, układ wentylacji i ciągłość ocieplenia. Jeśli projekt nie pokazuje tych punktów jasno, na budowie zaczyna się zgadywanie, a to w dachu rzadko kończy się dobrze.
- Czy rozpiętość połaci pasuje do wybranego układu więźby.
- Czy przekroje krokwi, słupów i płatwi są podane konkretnie, a nie opisane ogólnikiem.
- Czy w projekcie zaznaczono okap, kalenicę i drożny przepływ powietrza między nimi.
- Czy paroizolacja i izolacja nie są przerywane przez instalacje, okna połaciowe i kominy.
- Czy detale wokół lukarn, koszy i przejść technicznych są rozrysowane osobno.
Warto też sprawdzić jakość samego drewna: prostoliniowość, wilgotność i sposób łączenia elementów. Sam przekrój belek nie załatwia sprawy, jeśli materiał jest skręcony albo zbyt mokry. Przy ogrzewanym dachu limit U na poziomie 0,15 W/(m²·K) traktuję jako punkt kontrolny, bo od niego zależy, czy w przekroju zmieści się odpowiednia grubość izolacji i czy trzeba ją układać w dwóch warstwach. Następny krok to już lista błędów, które najczęściej wychodzą dopiero po czasie.
Najczęstsze błędy, które wychodzą dopiero po czasie
Najgorsze w dachu jest to, że część błędów nie pokazuje się od razu. Po odbiorze wszystko może wyglądać poprawnie, a pierwsze sygnały przychodzą dopiero po sezonie grzewczym albo po kilku intensywnych opadach. Dlatego przy analizie przekroju patrzę nie tylko na to, co widać na rysunku, ale też na to, czego na nim brakuje.
- Zbyt mały przekrój krokwi - dach zaczyna się uginać, a na suficie lub okładzinie pojawiają się rysy.
- Brak ciągłej wentylacji od okapu do kalenicy - wilgoć zostaje w połaci i przyspiesza degradację drewna.
- Ściśnięta wełna przy deskowaniu - izolacja traci parametry i rosną mostki termiczne.
- Przerwana paroizolacja przy oknach i instalacjach - para wodna wchodzi w przegrodę i skrapla się w chłodniejszych miejscach.
- Źle dobrane ciężkie pokrycie - więźba dostaje większe obciążenie, niż przewidział projekt.
- Niedopilnowane zakłady membrany - woda dostaje się do warstw, które miały pozostać suche.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, byłby to brak drożnej wentylacji. Dobrze zaprojektowany dach musi mieć nie tylko izolację, ale też drogę dla wilgoci i powietrza. Bez tego nawet najlepsze drewno i gruba warstwa wełny nie uratują przegrody przed zawilgoceniem. To prowadzi do ostatniej, najbardziej praktycznej części całej układanki.
Co z tego wynika przy remoncie i nowym dachu
Przy nowym domu patrzę na przekrój jak na instrukcję montażu. Jeśli rysunek jest zbyt ogólny, proszę o doprecyzowanie warstw, grubości i szczelin, bo na budowie nie ma miejsca na zgadywanie. Przy remoncie działam odwrotnie: najpierw oceniam stan więźby, a dopiero potem dokłada się nowe warstwy, bo starego, osłabionego drewna nie da się przykryć samą izolacją.
- Nowy dach - najpierw statyka, potem detale wykonawcze i wykończenie.
- Remont - najpierw ocena drewna, zawilgocenia i ugięć, później docieplenie.
- Dach ogrzewany - projekt musi realnie prowadzić do U = 0,15 W/(m²·K), a nie tylko to deklarować.
- Geometria połaci - im bardziej złożona, tym większe znaczenie mają kosze, kalenice, okapy i wentylacja.
- Drewno konstrukcyjne - liczy się nie tylko przekrój, ale też jakość materiału i sposób łączenia.
Dobrze rozpisany przekrój dachu łączy trzy rzeczy, których nie warto rozdzielać: nośność, ciepło i suchość. Gdy te trzy warunki są spełnione, dach przestaje być problemem, a staje się po prostu trwałą częścią domu.
