W więźbie dachowej długość mieczy nie jest wartością „z katalogu”, tylko wynika z konkretnej geometrii konstrukcji, kąta pochylenia i miejsca podparcia płatwi lub kleszczy. W tym tekście pokazuję, jak patrzeć na ten element praktycznie: kiedy około 1,5 m jest typowe, od czego zależy wymiar netto, jak go policzyć oraz jakie błędy najczęściej psują dopasowanie drewna na budowie.
Najważniejsze zasady doboru miecza w dachu
- Miecz dobiera się do geometrii konkretnej więźby, a nie według jednej uniwersalnej długości.
- W praktyce często spotyka się elementy o długości około 1,2-1,8 m, a wartość bliska 1,5 m bywa bardzo częsta.
- Kąt 45 stopni jest popularny, ale nie obowiązuje w każdym dachu.
- Do zamówienia trzeba uwzględnić zaciosy, sposób połączenia i zapas montażowy.
- Sama długość nie wystarczy: liczą się też przekrój, klasa drewna i układ obciążeń.

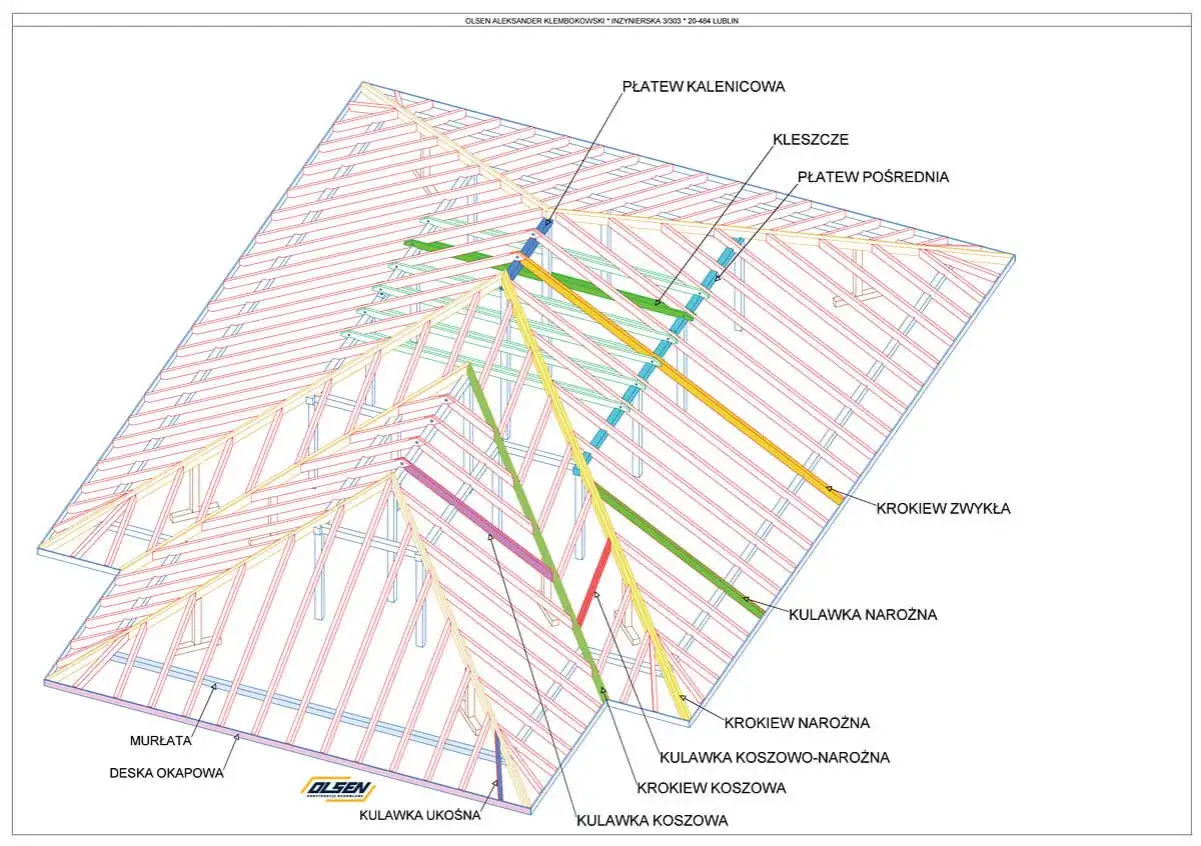

Czym jest miecz w więźbie i po co się go stosuje
Miecz to ukośny element usztywniający, który łączy słup z płatwią, kleszczami albo innym elementem nośnym. Jego rola jest prosta, ale bardzo ważna: przejąć część sił, zmniejszyć rozpiętość podpieranych belek i usztywnić całą konstrukcję w kierunku podłużnym. W praktyce to właśnie miecze pomagają uniknąć „pracowania” dachu pod obciążeniem śniegiem, wiatrem i ciężarem własnym drewna.
Ja patrzę na ten element nie jak na dodatek, tylko jak na część układu, która decyduje o sztywności całej więźby. Jeśli miecz jest źle dobrany, za krótki, za długi albo po prostu źle wpasowany w węzeł, konstrukcja traci swój sens. Żeby nie zgadywać, trzeba zacząć od geometrii i punktów podparcia.
Od czego zależy długość miecza
Na długość miecza wpływa przede wszystkim układ geometryczny dachu. Inaczej wygląda element w niewielkiej wiacie, inaczej w domu jednorodzinnym z więźbą płatwiowo-kleszczową, a jeszcze inaczej w konstrukcji o większej rozpiętości. Dla projektanta i cieśli kluczowe są zawsze te same punkty odniesienia: odległość między węzłami, wysokość osadzenia płatwi i kąt, pod jakim miecz ma pracować.
Najczęściej spotykam się z kątem zbliżonym do 45 stopni, bo taki układ dobrze przenosi siły i daje czytelny węzeł ciesielski. To jednak tylko popularna praktyka, nie żelazna reguła. W dachu o innej geometrii kąt może być mniejszy albo większy, a wtedy zmienia się także długość elementu.
Warto pamiętać o jeszcze jednym: miecz mierzy się po osi konstrukcyjnej, a nie „na oko” po samym cięciu. Jeśli węzeł wymaga zaciosu, czopa albo półczopa, wymiar netto nie będzie równy długości drewna zakupionego „z półki”. Dopiero wtedy da się sensownie przejść od ogólnej zasady do realnych wymiarów.
Jakie długości spotyka się najczęściej
Jeżeli pytanie brzmi: „ile to zwykle ma?”, to uczciwa odpowiedź jest taka: najczęściej mówimy o zakresie, a nie o jednej liczbie. W praktyce budowlanej często pojawiają się miecze około 1,2-1,8 m, a około 1,5 m bywa bardzo typową wartością odniesienia. To jednak nadal tylko punkt wyjścia, nie gotowy wzór do każdej więźby.
| Przypadek | Orientacyjna długość | Co to oznacza w praktyce |
|---|---|---|
| Mała wiata lub altana | 0,9-1,4 m | Często krótki miecz, ale przy małym rozstawie i niższym podparciu. |
| Typowy dom jednorodzinny | 1,2-1,8 m | Najczęściej spotykany przedział, zwykle z kątem bliskim 45 stopni. |
| Układ z wyżej osadzoną płatwią | 1,6-2,2 m | Długość rośnie, bo zwiększa się odległość między punktami połączeń. |
| Nietypowa więźba lub większa rozpiętość | Powyżej 2,2 m | Tu nie ma miejsca na zgadywanie, bo trzeba uwzględnić obliczenia i projekt. |
Z mojego doświadczenia wynika, że największy błąd polega na traktowaniu 1,5 m jak normy. To nie jest norma, tylko częsty skutek pewnej geometrii dachu. Sam przedział orientacyjny pomaga, ale dopiero obliczenie z konkretnego układu daje pewny wymiar.
Jak policzyć długość miecza z geometrii dachu
Najprostszy sposób to potraktowanie miecza jak przeciwprostokątnej w trójkącie prostokątnym. Jeśli znasz odległość poziomą i pionową między punktami podparcia, długość liczysz z twierdzenia Pitagorasa:
L = pierwiastek z (a² + b²), gdzie a to odcinek poziomy, a b to odcinek pionowy.
Przykład jest prosty. Jeśli od słupa do płatwi masz 100 cm w poziomie i 100 cm w pionie, długość miecza wyniesie około 141 cm. Przy 120 cm w poziomie i 90 cm w pionie dostajesz około 150 cm. Widać od razu, dlaczego w praktyce tak często pojawia się wymiar zbliżony do 1,5 m.
Ja przy zamówieniu drewna robię jeszcze jedną rzecz: doliczam zapas na zaciosy i korekty montażowe. To nie jest miejsce na zaokrąglanie „na oko” o 20-30 cm, ale kilka centymetrów rezerwy potrafi uratować robotę, zwłaszcza gdy połączenie ma być wykonane precyzyjnie. Dopiero taki wymiar przygotowawczy pozwala spokojnie wejść w montaż.
Najczęstsze błędy przy doborze i montażu
W przypadku mieczy najwięcej problemów nie wynika z samej długości, tylko z tego, że ktoś patrzy tylko na jeden wymiar, a pomija resztę układu. To właśnie wtedy pojawiają się poprawki na budowie, dokładki albo elementy, które wyglądają dobrze na placu, ale nie pracują poprawnie po złożeniu.
- Zakładanie jednej stałej długości dla wszystkich dachów.
- Mierzenie tylko drewna brutto, bez uwzględnienia zaciosów i połączeń.
- Ignorowanie kąta pracy, przez co miecz wypada zbyt płasko albo zbyt stromo.
- Dobór zbyt słabego przekroju do dłuższego elementu, co zwiększa ryzyko wyboczenia.
- Pomieszanie miecza z krokwią, kleszczem albo zastrzałem, czyli błędne odczytanie roli elementu w konstrukcji.
- Odchylenie od projektu bez sprawdzenia, bo nawet niewielka zmiana położenia słupa czy płatwi zmienia długość.
Przy dachach drewnianych takie błędy są kosztowne nie dlatego, że pojedynczy element jest drogi, tylko dlatego, że źle dobrany miecz potrafi zaburzyć cały układ usztywnienia. Przy montażu to właśnie te drobiazgi decydują, czy konstrukcja siądzie od razu, czy zacznie sprawiać kłopoty.
Długość to nie wszystko, bo znaczenie ma też przekrój i połączenie
Gdy ktoś pyta wyłącznie o długość, zwykle zakłada, że reszta jest drugorzędna. W praktyce jest odwrotnie. Dłuższy miecz potrzebuje odpowiedniej sztywności, a to oznacza właściwy przekrój, dobrą jakość drewna i poprawne złącze. Przy połączeniach ciesielskich różnica kilku centymetrów potrafi zmienić sposób pracy całego węzła.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Przekrój drewna | Wpływa na sztywność i odporność na wyboczenie. |
| Typ połączenia | Decyduje o rzeczywistym wymiarze elementu i o przenoszeniu sił. |
| Wilgotność i jakość drewna | Zbyt mokry materiał po montażu może pracować i zmieniać geometrię. |
| Zgodność z projektem | To projekt wyznacza nośność, a nie intuicja wykonawcy. |
| Położenie względem słupa i płatwi | Od tego zależy rzeczywista długość i kierunek pracy elementu. |
Jeżeli mam wybrać jedną rzecz, której nie wolno pomijać, to jest nią właśnie połączenie. Miecz może mieć dobrą długość, ale jeśli węzeł jest źle wykonany, cała korzyść znika. Zanim drewno trafi na dach, sprawdzam jeszcze kilka rzeczy, które ratują czas i pieniądze.
Co sprawdzić przed cięciem, żeby dach nie wymagał poprawek
Przed wycięciem mieczy zawsze patrzę na trzy sprawy: zgodność z projektem, sposób połączenia i realny wymiar po obróbce. To wystarcza, żeby uniknąć większości pomyłek, które na budowie wychodzą dopiero wtedy, gdy element już leży na stanowisku montażowym. Wtedy poprawka kosztuje dwa razy: materiał i czas.
- Sprawdź wymiar w osiach, a nie tylko długość samego drewna.
- Ustal, czy cięcie ma uwzględniać czop, półczop czy inne złącze.
- Porównaj długość z kątem pracy elementu, nie tylko z rysunkiem ogólnym.
- Zweryfikuj przekrój, bo dłuższy miecz nie może być traktowany jak krótszy odpowiednik.
- Jeśli dach ma niestandardową geometrię, nie opieraj się na przykładach z innej realizacji.
W praktyce dobrze przygotowany miecz to nie tylko właściwa długość, ale też drewno, które pasuje do całego układu i daje się połączyć bez siłowania się z konstrukcją. Właśnie dlatego przy tak prostym z pozoru elemencie opłaca się myśleć jak projektant, a nie jak ktoś, kto tylko odmierza deski.
Najlepszy wymiar to ten, który wynika z konkretnego dachu
Jeśli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: w więźbie dachowej nie ma jednej właściwej długości, jest tylko długość wynikająca z geometrii i obciążeń konkretnej konstrukcji. Najczęściej spotykane wartości oscylują wokół 1,5 m, ale to nadal tylko punkt odniesienia, nie gotowa odpowiedź dla każdej realizacji.
Dlatego przy mieczach najważniejsze są kolejno: poprawny pomiar, odpowiedni kąt, właściwe połączenie i zgodność z projektem. Jeśli te cztery rzeczy się zgadzają, długość przestaje być zagadką, a staje się po prostu dobrze policzonym elementem więźby.
