W dachu płatwiowym najważniejsze nie jest to, czy belka wygląda „solidnie”, tylko czy ma gdzie bezpiecznie oddać obciążenia. Gdy wchodzi w grę płatew pośrednia bez podparcia, od razu trzeba sprawdzić rozpiętość, schemat statyczny i to, co dzieje się pod nią w ścianach oraz stropie. W tym tekście pokazuję, kiedy taki układ da się obronić obliczeniami, jakie daje skutki i jakich poprawek naprawdę warto szukać.
Najkrócej, co trzeba sprawdzić przy tej płatwi
- Brak podpory pośredniej jest dopuszczalny tylko wtedy, gdy przewiduje to projekt i obliczenia statyczne.
- Największe ryzyko to ugięcie, falowanie połaci i przeciążenie połączeń ciesielskich.
- Ściana działowa nie staje się nośna tylko dlatego, że stoi pod belką.
- Przy rozpiętościach rzędu 4,5 m i większych decyzja o przekroju i podporach robi się krytyczna.
- Najbezpieczniej prowadzić obciążenie do elementu nośnego, a nie liczyć na „dociążenie” dachu samym pokryciem.
Co naprawdę znaczy brak podparcia płatwi pośredniej

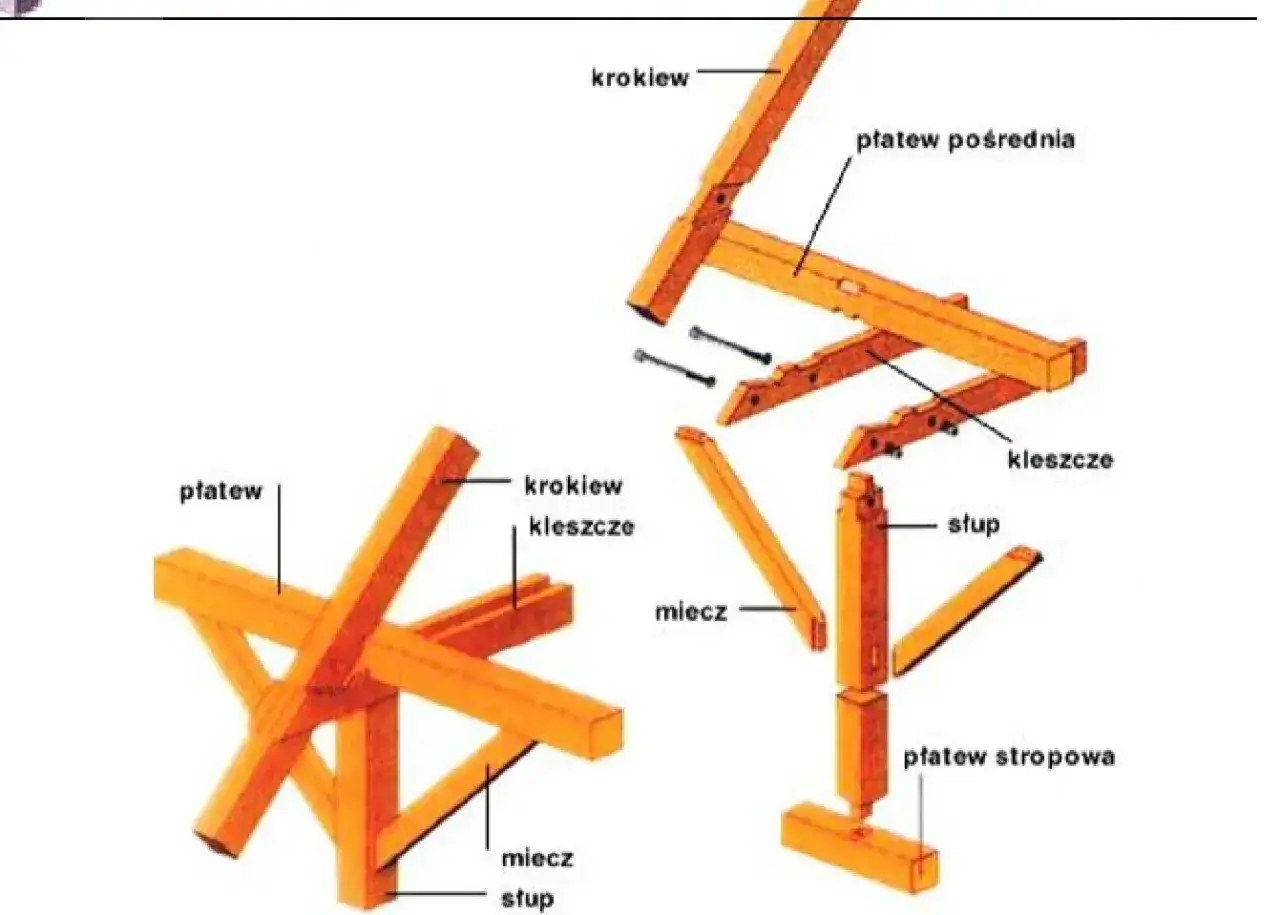

Płatew pośrednia to belka biegnąca równolegle do kalenicy, która podpiera krokwie w środkowej części połaci i usztywnia dach wzdłuż budynku. Jeśli nie ma podpory pośredniej, ta belka musi pracować jako samodzielny element między punktami końcowymi albo jako wspornik. To już inny schemat pracy konstrukcji, a nie drobna odmiana detalu.
Ja zawsze rozróżniam dwie sytuacje: brak słupa w środku i brak prawidłowego oparcia na końcach. Pierwsza może być dopuszczalna, ale tylko po przeliczeniu. Druga jest błędem wykonawczym, który trzeba poprawić bez dyskusji. W praktyce nie chodzi więc o to, czy drewno wygląda na mocne, tylko o to, czy cały układ ma poprawną drogę przekazywania obciążeń.
W dachach płatwiowo-kleszczowych i podobnych układach taka belka nie jest ozdobą ani tylko „dodatkiem do krokwi”. To element, który porządkuje geometrię połaci i pomaga przejąć obciążenia od śniegu, wiatru oraz własnego ciężaru dachu. Gdy zabraknie podpory tam, gdzie była przewidziana, zmienia się zachowanie całej więźby. Z tego wynikają bardzo konkretne skutki.
Jakie skutki daje za długa albo źle podparta belka
Najczęściej pierwsze niepokojące objawy nie pojawiają się od razu. Drewno pracuje powoli, a dach „oddaje” dopiero po czasie.
- Ugięcie - połać zaczyna falować, a łatwiej to zauważyć na dłuższych odcinkach pod cięższym pokryciem.
- Rozchodzenie się geometrii - krokwie przestają trzymać równy rozstaw, a łaty trzeba klinować.
- Przeciążenie złączy - łączniki ciesielskie i gwoździe dostają więcej pracy niż przewidziano w projekcie.
- Rysy i rozszczelnienia - deformacja dachu przenosi się na obróbki, kominy, okapy i warstwy wykończeniowe.
- Creep, czyli pełzanie drewna - odkształcenie z czasem narasta, nawet jeśli na początku wszystko wygląda poprawnie.

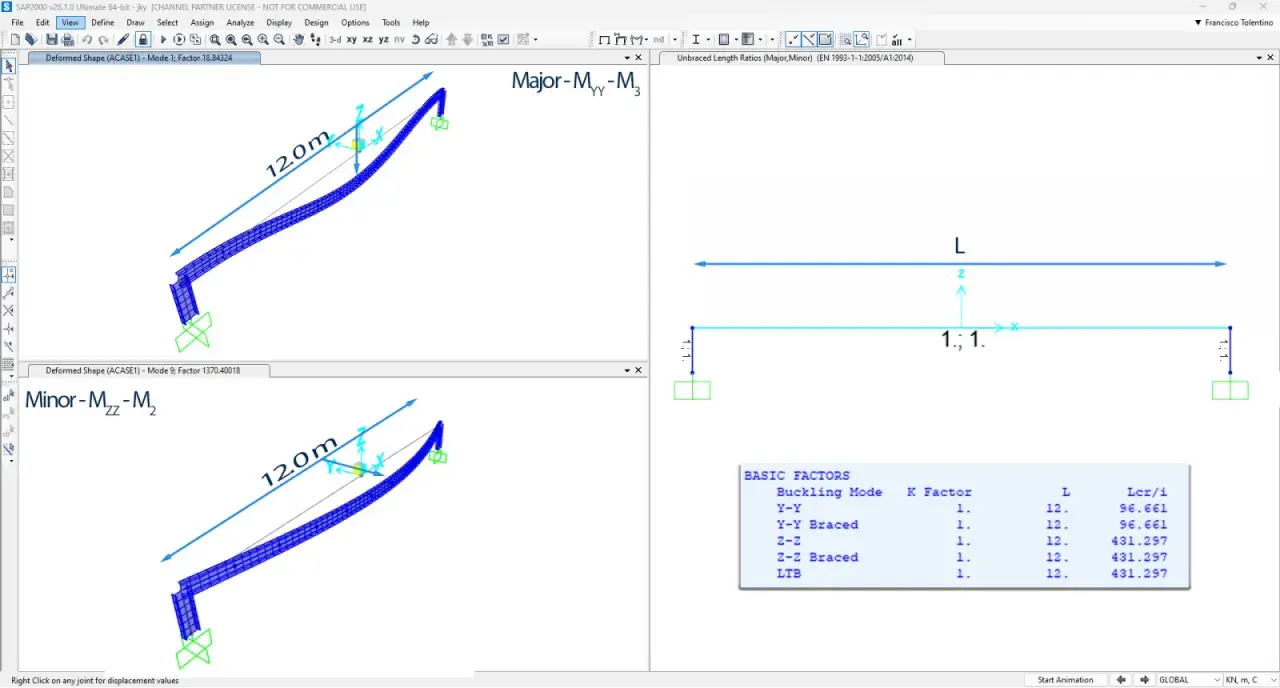

Przy takich elementach patrzę nie tylko na nośność graniczną, ale też na ugięcie użytkowe. Orientacyjnie w praktyce projektowej często porusza się zakres rzędu L/200-L/300, zależnie od układu i wymagań wykończenia. Dla belki o rozpiętości 5 m oznacza to, że już kilka centymetrów różnicy może mieć znaczenie dla pracy całej połaci. Widziałem też detale, w których płatew mijała słup o 2-4 cm - taki „drobiazg” nie jest drobiazgiem, tylko zmianą schematu nośnego.
Dlatego zanim ktoś zacznie cokolwiek poprawiać, trzeba ustalić, czy problemem jest sama długość elementu, czy raczej brak drogi dla obciążeń. To prowadzi do najważniejszej praktycznej części: jak to sprawdzić na budowie i w dokumentacji.
Jak sprawdzam, czy taki układ można zostawić bez słupa
Ja zaczynam od prostego pytania: czy ten element został policzony dokładnie w takim schemacie, w jakim ma pracować? Jeśli nie, cała dyskusja o „solidnym przekroju” jest zbyt wczesna. Najpierw schemat, potem drewno.
- Sprawdzam rzeczywistą rozpiętość między podporami. Gdy odcinek zbliża się do około 4,5 m albo je przekracza, projektant zwykle musi bardzo pilnować ugięć i często rozważa inną konfigurację.
- Patrzę, co jest pod płatwią. Jeśli ma ją przejmować ściana lub strop, muszą być nośne, a nie tylko „wystarczająco twarde w dotyku”.
- Weryfikuję klasę drewna, przekrój i wilgotność. C24 zachowuje się inaczej niż słabszy materiał, a drewno zbyt wilgotne będzie pracowało jeszcze bardziej po zamknięciu dachu.
- Oceniając całość, sprawdzam także stężenia boczne. Bez nich belka może nie tyle się złamać, co obrócić albo wygiąć w niekorzystny sposób.
- Porównuję projekt z montażem. Jeśli w projekcie słup stoi pod osią płatwi, a na budowie „prawie trafia”, to nie jest prawie dobrze.
Bardzo ważna jest też jedna rzecz, którą na budowach wciąż widzę zbyt często: ściana działowa nie jest automatycznie podporą. Nawet jeśli jest z bloczków, sama w sobie nie staje się elementem nośnym, jeśli nie ma pod sobą odpowiedniego podparcia aż do fundamentu. Jeżeli ktoś chce oprzeć na niej płatew, trzeba to potraktować jak zmianę konstrukcyjną, a nie wygodny skrót wykonawczy.
Jeżeli odpowiedź brzmi „nie da się zostawić bez zmian”, zostaje wybór najlepszego sposobu korekty. I tu naprawdę nie zawsze chodzi o to samo rozwiązanie.
Jakie rozwiązanie zwykle ma najlepszy sens
Jeśli obliczenia nie potwierdzają takiego układu, wybieram jedną z kilku dróg. Najlepsza zależy od tego, czy dach jest jeszcze otwarty, czy już zamknięty, oraz od tego, co znajduje się pod konstrukcją.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Na co uważam |
|---|---|---|---|
| Dołożenie słupa lub ścianki stolcowej | Gdy pod spodem jest realna droga do fundamentu albo nośnej belki | Najprostsze usztywnienie i zwykle najmniejsze ryzyko | Nie wolno opierać tego na przypadkowej ściance działowej |
| Zwiększenie przekroju albo zastosowanie drewna klejonego | Gdy nie chcesz zmieniać układu pomieszczeń | Brak dodatkowej podpory w środku | Rośnie masa, wymagania montażowe i znaczenie połączeń |
| Zastrzały, miecze i stężenia | Gdy trzeba poprawić sztywność i ograniczyć wyboczenie | Porządkują pracę ramy i pomagają ustabilizować układ | Nie zastępują podpory, jeśli belka jest po prostu za długa |
| Przeprojektowanie układu krokwi i płatwi | Gdy problem jest systemowy, a nie lokalny | Najczystsze rozwiązanie konstrukcyjne | Największa ingerencja w projekt i wykonanie |
Najgorszą opcją, jaką widzę, jest „tymczasowe” podparcie na ścianie, która nie została zaprojektowana jako nośna. To pozorna oszczędność. Jeśli dach już stoi, koszty naprawy nie wynikają z samego drewna, tylko z rozbiórki fragmentu pokrycia, odtworzenia izolacji i ponownego zamknięcia skosów. Dlatego przy tej decyzji wolę być brutalnie praktyczny niż elegancko optymistyczny.
Takie podejście prowadzi prosto do drugiego ważnego obszaru: błędów, które najczęściej psują cały detal, nawet jeśli sama idea była poprawna.
Najczęstsze błędy, które psują ten detal
W więźbie dachowej małe odchyłki potrafią urosnąć do dużego problemu. To nie jest układ, w którym można liczyć na „jakoś to będzie”.
- Traktowanie ściany działowej jak nośnej - bez sprawdzenia fundamentu i stropu taki ruch jest zwykłym ryzykiem, nie rozwiązaniem.
- Oparcie „prawie w osi” - kilka centymetrów mijania się podpory i belki wystarczy, żeby obciążyć element nie tak, jak trzeba.
- Zbyt słabe łączniki - jeśli złącze nie trzyma geometrii, sama belka niewiele pomoże.
- Brak stężeń bocznych - bez nich płatew może się obracać i tracić sztywność szybciej, niż wygląda to na projekcie.
- Naprawa tylko jednego elementu - jeśli problem siedzi w całej ramie, podpieranie pojedynczej belki jest tylko kosmetyką.
- Założenie, że pokrycie „dociąży” dach - ciężar dachówki nie jest lekarstwem na błędny schemat nośny.
W praktyce takie błędy widać bardzo szybko na odbiorze: brak połączenia płatwi ze słupem, przesunięcie podpory o kilka centymetrów, niepełne przyleganie elementów albo łączniki za słabe w stosunku do pracy konstrukcji. To właśnie te detale najczęściej przesądzają o tym, czy dach da się dopuścić do użytkowania bez poprawek.
Jeśli chcę uniknąć późniejszego wracania do tego samego miejsca po wykończeniu, robię jeszcze jedną serię kontroli przed zamknięciem dachu.
Co sprawdzam przed zamknięciem dachu, żeby nie wracać do tej belki po wykończeniu
Gdy dach jest jeszcze otwarty, kontrola jest najtańsza i najmniej bolesna. Ja zwykle sprawdzam wtedy nie tylko samą płatew, ale cały tor przenoszenia obciążeń.
- Czy projektant policzył dokładnie ten schemat, a nie tylko „podobny” układ.
- Czy osie słupów, podpór i belki naprawdę się pokrywają.
- Czy podparcie prowadzi obciążenie do elementu nośnego, a nie do przypadkowej ścianki.
- Czy długość oparcia i jakość połączeń są zgodne z dokumentacją.
- Czy stężenia są wykonane i opisane, zanim dach zostanie zasłonięty.
- Czy drewno jest zabezpieczone i ma warunki do dalszej pracy bez nadmiernego zawilgocenia.
Jeśli mam zostawić jedną praktyczną myśl, to taką: ta belka może pracować bez pośredniej podpory, ale tylko wtedy, gdy ktoś policzył ją jak belkę, a nie potraktował jak „drewno, które chyba da radę”. W dachu drewnianym najwięcej kosztuje nie materiał, lecz poprawka wykonana za późno. Dlatego przy wątpliwości wolę zatrzymać robotę na chwilę niż później walczyć z falującą połacią, pękającymi wykończeniami i źle przeniesionym ciężarem całej więźby.
