Połączenie krokwi narożnej z murłatą albo z górną strefą więźby decyduje nie tylko o tym, czy dach zachowa geometrię, ale też o tym, jak bezpiecznie przeniesie obciążenia ze śniegu, wiatru i ciężaru pokrycia. W praktyce chodzi o detal, który ma dobrze podtrzymać element, zablokować jego przesuw i nie osłabić niepotrzebnie przekroju drewna. Poniżej rozkładam temat na części: od definicji, przez trasowanie i wycinanie, aż po błędy, których naprawdę nie warto popełniać.
Najważniejsze informacje o połączeniu krokwi narożnej
- Krokiew narożna to element biegnący po przekątnej i tworzący zewnętrzną krawędź dachu, więc pracuje inaczej niż zwykła krokiew.
- Zamek w tym miejscu ma przede wszystkim zapewnić oparcie, ustabilizować naroże i ograniczyć przesuw elementu.
- Nie ma jednego uniwersalnego wycięcia do każdego dachu, bo geometrię wyznaczają spadek połaci, poziom murłat i układ całej więźby.
- Popularna reguła głębokości zaciosu bywa pomocna, ale nie zastępuje projektu i dokładnego trasowania.
- W wielu realizacjach sam wrąb nie wystarcza jako jedyne zabezpieczenie, dlatego dołącza się łączniki stalowe dobrane do obliczeń.
Czym jest zamek przy krokwi narożnej i po co się go robi
Najprościej ujmując, to wycięcie lub wyprofilowanie końca elementu drewnianego tak, aby krokiew narożna dobrze siadła na podporze i nie zjechała pod obciążeniem. Według opisu technicznego SOLA krokiew narożna biegnie po przekątnej od góry ściany do kalenicy i tworzy zewnętrzną krawędź dachu, więc jej połączenie nie może być traktowane jak zwykły zacios w prostej krokwi.
Ja traktuję ten detal jako połączenie konstrukcyjne, a nie tylko „miejsce docięcia drewna”. Dobry zamek ma trzy zadania: dać pewne oparcie, utrzymać położenie elementu w narożu i pomóc w przeniesieniu sił na murłatę albo inny element nośny. Jeśli geometrycznie wszystko się zgadza, dach składa się spokojniej, a cieśla nie walczy później z wymuszonym skrętem krokwi.
W praktyce ten sam termin bywa używany trochę szerzej: jedni mówią o zamku siodełkowym, inni o wrębie, jeszcze inni po prostu o zaciosie w narożnej. Sens pozostaje ten sam, ale szczegół wykonania zależy od tego, czy połączenie dotyczy murłaty, kalenicy czy styku z innym elementem więźby. I właśnie od tej geometrii zaczyna się cały problem.
Jeśli ten punkt jest jasny, łatwiej zrozumieć, jak wygląda sam detal i dlaczego nie da się go narysować jednym uniwersalnym szablonem.

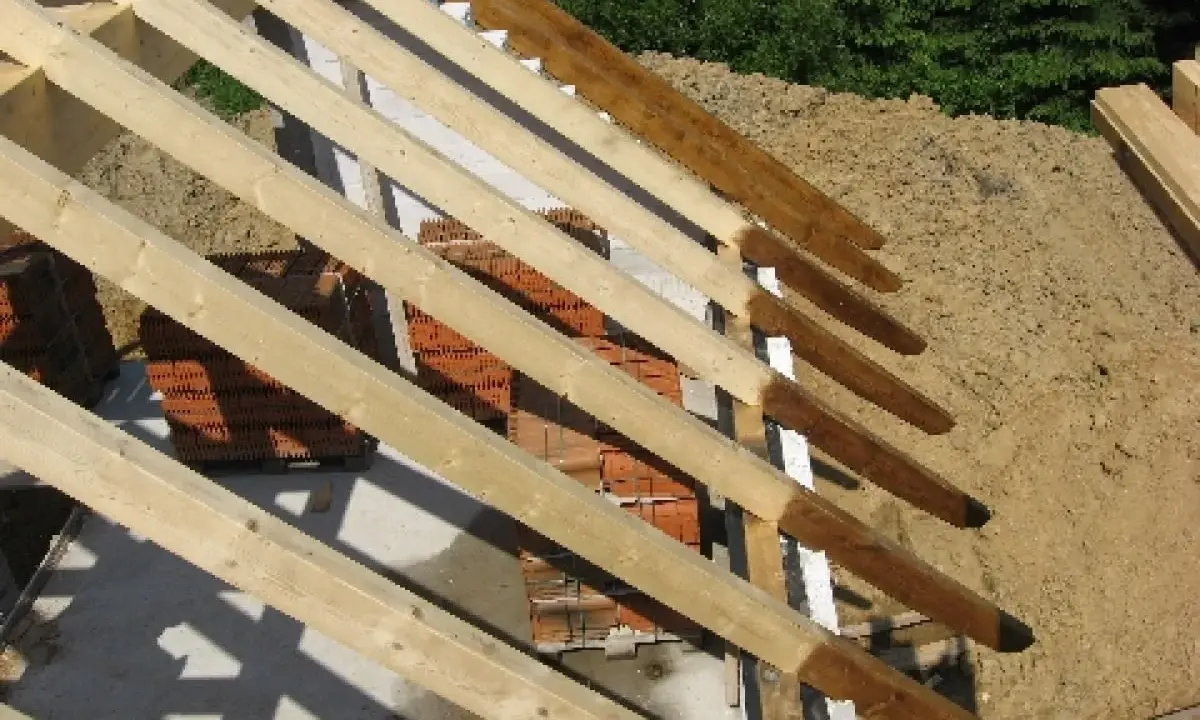

Jak wygląda to połączenie w praktyce
W narożu dachu nie mamy do czynienia z jednym prostym cięciem, tylko z układem kilku płaszczyzn, które muszą się spotkać w odpowiednim miejscu. Najczęściej chodzi o oparcie krokwi narożnej na murłacie lub o jej połączenie w rejonie kalenicy, a dalsze krokwie, czyli kulawki, dochodzą do niej pod kątem prostym względem ściany.

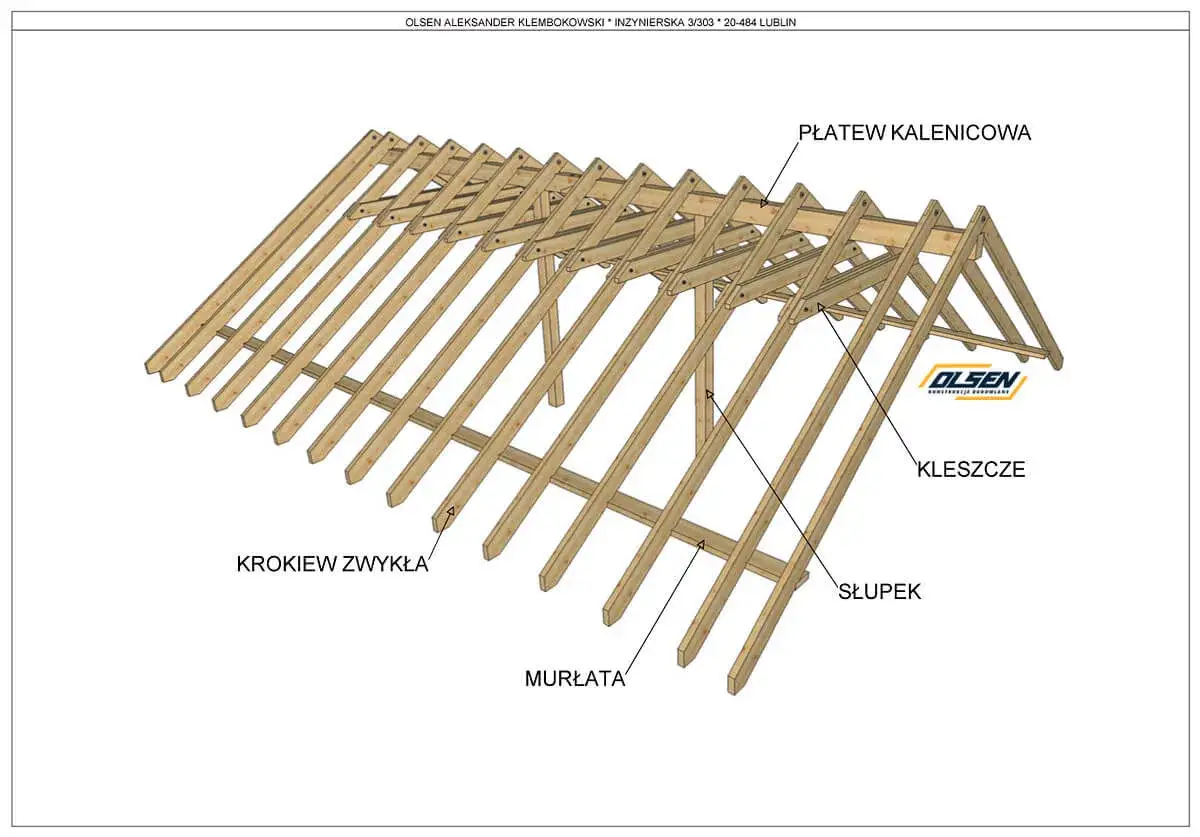

Najważniejsze elementy tego układu to:
- murłata - górna belka, na której opiera się więźba i która przyjmuje obciążenia z dachu;
- krokiew narożna - element diagonalny, pracujący na zewnętrznej krawędzi połaci;
- zamek lub wrąb - wycięcie, które tworzy właściwe oparcie i blokadę przesuwu;
- kulawki - krótsze krokwie dochodzące do krokwi narożnej;
- łączniki stalowe - wkręty, śruby, gwoździe pierścieniowe albo okucia, które spinają konstrukcję zgodnie z projektem.
Jak opisuje Fachowy Dekarz, w zaciosie krokwi narożnej istotne są trzy płaszczyzny kontaktu, bo to one stabilizują element na dwóch zewnętrznych bokach murłaty i na jej górnej powierzchni. To ważne, bo takie oparcie nie tylko „niesie” krokiew, ale też ogranicza jej ruch poziomy, czyli dokładnie ten, który później daje luz w narożu.
W praktyce nie chodzi więc o estetyczny wycięty trójkąt, ale o dobrze dopasowane gniazdo. Jeśli jedna płaszczyzna jest za krótka, całość zaczyna pracować punktowo, a jeśli kąt jest pomylony, element siada krzywo i trzeba ratować go siłą. To już nie jest detal, tylko błąd montażowy.
Skoro wiadomo już, jak ten zamek działa, można przejść do najważniejszej części: jak go poprawnie trasować i wycinać na budowie.
Jak trasować i wyciąć połączenie krok po kroku
Tu nie ma miejsca na zgadywanie. Ja zawsze zaczynam od projektu i sprawdzenia, czy wszystkie poziomy zgadzają się z rzeczywistym stanem murłat, bo nawet niewielka różnica wysokości potrafi zmienić geometrię całego naroża. Przy dachu kopertowym albo przy połaciach o różnych spadkach ten etap jest ważniejszy niż samo cięcie.
- Sprawdź geometrię dachu - kąt nachylenia połaci, wysokość kalenicy, poziom murłat i rzeczywiste wymiary przekroju drewna.
- Wyznacz linię oparcia - zaznacz, gdzie krokiew narożna ma rzeczywiście usiąść, a nie tylko gdzie „mniej więcej” wygląda dobrze.
- Trasuj wszystkie płaszczyzny - w narożu cięcie musi zgadzać się z kilkoma kierunkami jednocześnie, dlatego oznaczenia robię zawsze precyzyjnie, najlepiej na odpadzie lub na szablonie.
- Dobierz głębokość wrębu - popularna reguła 1/4 do 1/3 wysokości krokwi bywa punktem wyjścia, ale nie traktuję jej jak prawa uniwersalnego; przy stromych i płaskich połaciach może prowadzić do złego oparcia albo nadmiernego osłabienia przekroju.
- Wykonaj cięcie próbne - zanim wezmę właściwy element, sprawdzam odpad; to szybciej niż poprawianie całej krokwi.
- Zrób przymiarkę na sucho - dopiero wtedy widać, czy zamek siada płasko, czy gdzieś wymusza skręt albo zostawia szczelinę.
- Dodaj łączniki zgodnie z projektem - wrąb ma ustawić konstrukcję, ale nie zastępuje obliczeń i nie powinien być jedynym elementem odpowiedzialnym za nośność.
Jeżeli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią przymiarka przed ostatecznym montażem. Kilka minut więcej na sucho oszczędza godzinę nerwów, gdy trzeba poprawiać źle docięte naroże. A gdy geometria jest już dobra, najczęstsze problemy przenoszą się na etap błędów wykonawczych.
Najczęstsze błędy, które osłabiają naroże dachu
W przypadku tego detalu błędy rzadko są spektakularne od razu. Częściej wychodzą po montażu: element nie siada płasko, naroże lekko „odstaje”, a po dociążeniu dachem pojawia się niepotrzebna praca drewna. Dlatego warto patrzeć nie tylko na samo cięcie, ale też na to, co ono robi z całą konstrukcją.
- Zbyt głęboki wrąb - osłabia przekrój i zmniejsza rezerwę nośności w miejscu, które i tak pracuje intensywnie.
- Zbyt płytkie oparcie - daje niewystarczającą powierzchnię kontaktu i może powodować punktowe dociskanie drewna.
- Trasowanie „na oko” - w narożu nawet mały błąd w kącie przekłada się na widoczny skręt całego elementu.
- Ignorowanie asymetrii dachu - jeśli połacie mają różne spadki albo murłaty nie są w jednej płaszczyźnie, prosty schemat przestaje działać.
- Brak łączników lub ich przypadkowy dobór - zamek ma pomagać w przenoszeniu obciążeń, ale nie może być jedynym zabezpieczeniem, jeśli projekt zakłada również stalowe połączenia.
- Brak kontroli po montażu - szczelina widoczna z boku bywa sygnałem, że element nie pracuje tak, jak powinien.
Właśnie dlatego nie lubię podejścia „będzie trzymać, bo jest drewno i wkręty”. Przy narożu liczy się dokładność, a nie odwaga montażowa. I to prowadzi do sensownego pytania: kiedy w ogóle warto robić tradycyjny zamek, a kiedy lepiej wybrać prostsze rozwiązanie z większym udziałem łączników stalowych.
Kiedy lepszy jest tradycyjny zamek, a kiedy prostsze łączniki
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Tradycyjny zamek siodełkowy lub wrąb w krokwi narożnej | Gdy chcesz mocnego oparcia i dobrze opanowanej geometrii naroża | Bardzo dobre „usiadanie” elementu i stabilizacja pozioma | Wymaga dużej dokładności i może osłabić przekrój, jeśli przesadzisz z głębokością |
| Zacios uzupełniony łącznikami stalowymi | Gdy konstrukcja jest standardowa, ale chcesz przyspieszyć montaż | Mniejsze ryzyko luzów i prostsza kontrola połączenia | Efekt zależy od jakości trasowania i poprawnego doboru łączników |
| Rozwiązanie oparte głównie na łącznikach stalowych | Gdy geometria jest złożona, a projekt przewiduje większą rolę okuć | Łatwiejsze do powtarzania na budowie | Wymaga bardzo dobrego projektu i nie daje tak „mechanicznego” oparcia jak zamek |
| Wycięcie w murłacie zamiast w krokwi | Gdy detal projektowy i układ dachu faktycznie to uzasadniają | Może dobrze blokować przesuw i dopasować element do naroża | Trzeba uważać na osłabienie podpory i zachowanie wymiarów nośnych |
Ja nie traktuję tych wariantów jak konkurencji, tylko jak narzędzia do różnych sytuacji. W jednym dachu najlepszy będzie klasyczny wrąb, w innym prostszy zacios ze stalowymi łącznikami, a w jeszcze innym projekt wymusi większą rolę okuć niż drewna. Najgorsze, co można zrobić, to wybrać rozwiązanie dlatego, że „tak się zawsze robi”.
Jeśli naroże jest proste i powtarzalne, tradycyjny detal ciesielski daje świetny efekt. Jeśli jednak dach ma różne spadki, murłaty są na różnych poziomach albo plan budynku jest nietypowy, lepiej oprzeć się na projekcie i dokładnym systemie połączeń niż na jednym szablonie z pamięci.
To prowadzi już do ostatniego praktycznego kroku: kontroli jakości po montażu i sprawdzenia, czy konstrukcja naprawdę będzie pracowała tak, jak zakładał projekt.
Co sprawdzić przed odbiorem, żeby naroże dachu nie pracowało po sezonie
Po montażu patrzę przede wszystkim na to, czy krokiew narożna przylega pełną powierzchnią, a nie tylko „na dwóch punktach”. Jeśli widać szczeliny, naprężenia albo wymuszone skręcenie, to znak, że detal trzeba jeszcze poprawić, zanim dach zostanie dociążony pokryciem. Właśnie na tym etapie wychodzą błędy, których nie widać podczas szybkiej przymiarki.
- czy zamek przylega równomiernie do podpory;
- czy drewno nie jest wyszczerbione przy krawędzi cięcia;
- czy łączniki są osadzone zgodnie z projektem i nie kolidują z wrębem;
- czy murłaty tworzą spójną linię i nie skręcają elementu;
- czy po dociążeniu konstrukcja nie „siada” w sposób widoczny gołym okiem;
- czy kulawki dochodzą do narożnej bez wymuszania dodatkowych naprężeń.
Jeżeli konstrukcja jest asymetryczna albo kilka wymiarów nie zgadza się z założeniami projektowymi, nie próbuję już ratować sytuacji uniwersalnym zamkiem. W takich przypadkach najwięcej daje spokojne trasowanie, sprawdzanie przekątnych i konsekwentne trzymanie się projektu konstrukcyjnego. Dobrze wykonany detal nie musi wyglądać efektownie. Ma po prostu utrzymać geometrię, przenieść obciążenie i pozwolić całej więźbie pracować bez zbędnego napięcia.
