Wybór więźby wpływa nie tylko na wygląd dachu, lecz także na koszt budowy, możliwość urządzenia poddasza i sposób przenoszenia obciążeń na ściany. Opisuję najważniejsze rodzaje konstrukcji dachowych, ich zastosowanie, ograniczenia oraz kryteria, którymi sam kierowałbym się przed zamówieniem drewna i rozpoczęciem prac ciesielskich.
Najważniejsze informacje o konstrukcji dachu w pigułce
- Więźba krokwiowa sprawdza się przy prostych, niewielkich dachach o rozpiętości zwykle do około 6 m.
- Układ krokwiowo-jętkowy zwiększa sztywność i pozwala obsłużyć większe rozpiętości, często do około 8-9 m.
- Więźba płatwiowo-kleszczowa jest najbardziej uniwersalna i dobrze radzi sobie z dużymi, skomplikowanymi dachami.
- Wiązary kratowe pasują szczególnie do prostych dachów z nieużytkowym poddaszem i często są prefabrykowane.
- O wyborze decydują przede wszystkim rozpiętość budynku, kąt nachylenia, ciężar pokrycia, śnieg, wiatr i funkcja poddasza.
Jak działa więźba i skąd biorą się jej różne odmiany
Więźba dachowa to drewniany szkielet, który przejmuje ciężar pokrycia, własny ciężar konstrukcji oraz obciążenia od śniegu i wiatru. Następnie przekazuje je na murłaty, ściany nośne, strop albo słupy. To właśnie sposób przekazywania tych sił decyduje, czy potrzebne będą dodatkowe podpory, jętki lub płatwie.Podstawowym elementem są krokwie, czyli ukośne belki tworzące połacie dachu. Murłata to belka ułożona na ścianie, na której opierają się krokwie. Jętka spina przeciwległe krokwie, płatew podpiera je wzdłuż połaci, a kleszcze obejmują wybrane elementy z dwóch stron i stabilizują układ.
W praktyce konstrukcje można podzielić na rozporowe, bezrozporowe i kratowe. W pierwszych obciążenia są w dużej mierze przekazywane na ściany zewnętrzne. W drugich część sił przejmują słupy, płatwie lub wewnętrzne ściany nośne. Wiązary kratowe tworzą natomiast powtarzalne trójkąty z cienkich elementów drewnianych.

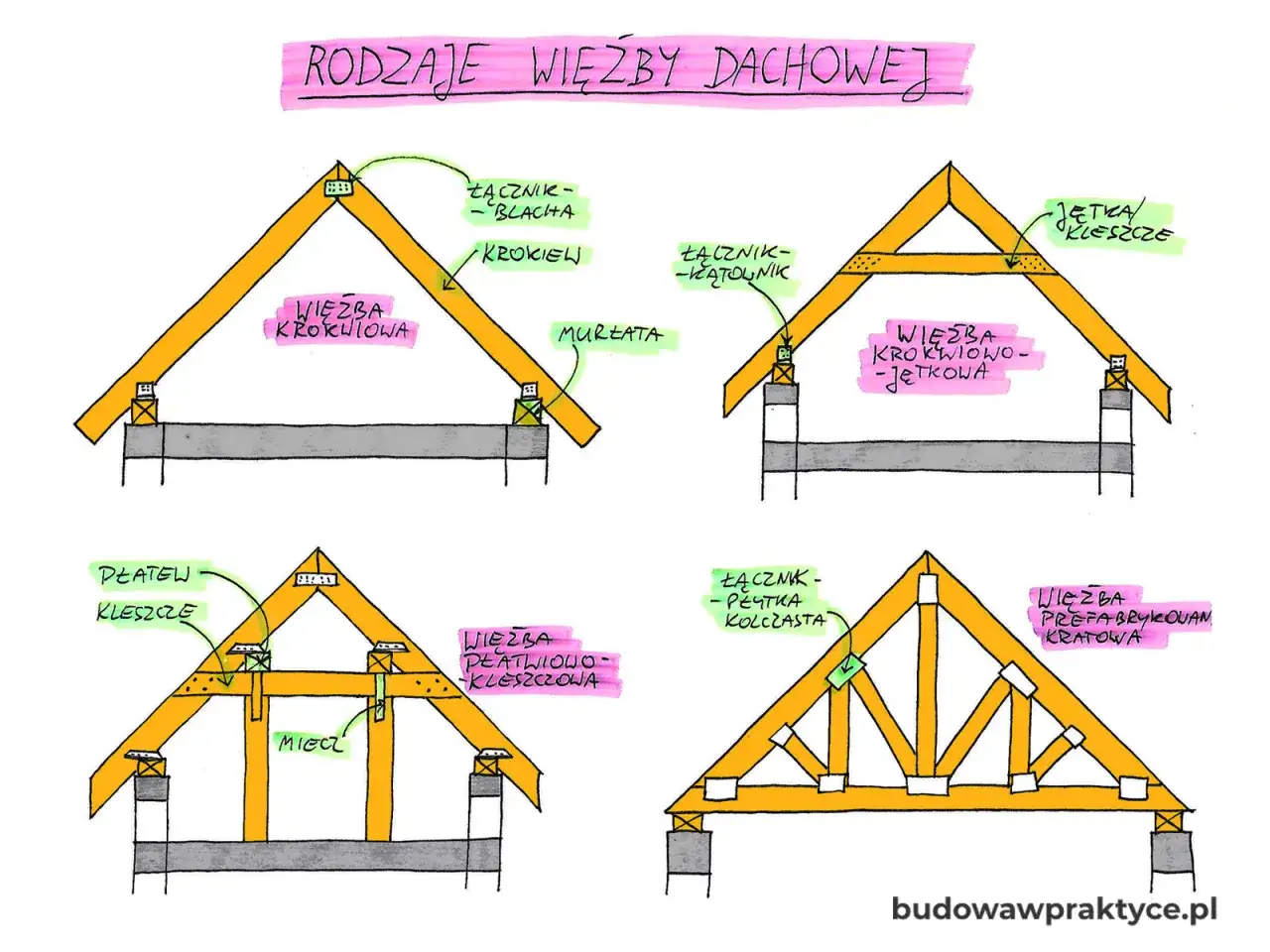

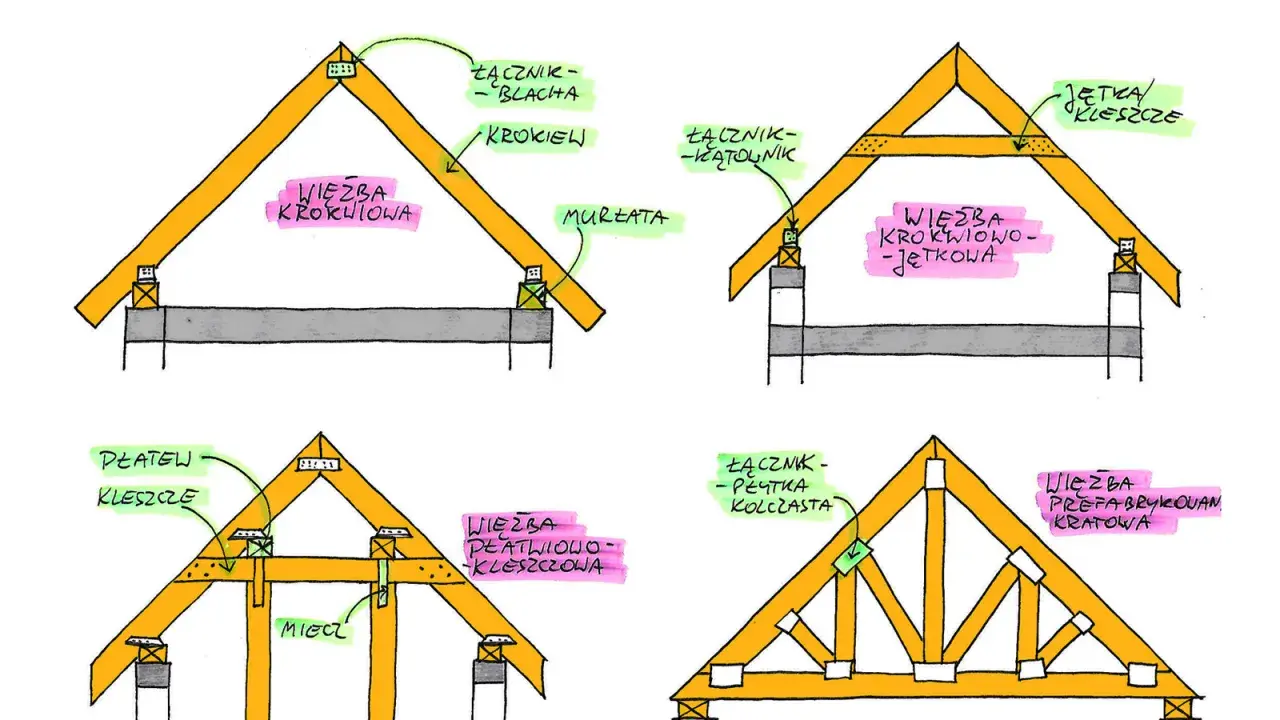

Najważniejsze rodzaje więźby dachowej
Więźba krokwiowa
To najprostszy układ, w którym pary krokwi opierają się na murłatach i łączą w kalenicy. Nie ma tu pośrednich podpór, dlatego poddasze pozostaje stosunkowo otwarte. Z mojego punktu widzenia jest to dobre rozwiązanie wtedy, gdy budynek ma prostą bryłę, niewielką szerokość i nieskomplikowany dach dwuspadowy.
Orientacyjnie stosuje się ją przy rozpiętości dachu do około 6 m i większym kącie nachylenia połaci, często przekraczającym 40 stopni. Nie są to jednak sztywne granice. Przekrój krokwi trzeba zawsze dobrać do długości elementu, rozstawu, rodzaju pokrycia oraz lokalnych obciążeń śniegiem i wiatrem.
Więźba krokwiowo-jętkowa
W tym wariancie przeciwległe krokwie łączy pozioma jętka. Ogranicza ona ich ugięcie i zmniejsza rozpychanie ścian, dzięki czemu konstrukcja może obsłużyć większą szerokość budynku niż sam układ krokwiowy.
To częsty wybór w domach z poddaszem użytkowym. Jętka może jednak wejść w przestrzeń planowanego pokoju, szczególnie gdy znajduje się nisko. Dlatego przed zaakceptowaniem projektu sprawdzam nie tylko statykę, ale też wysokość pomieszczeń, przebieg schodów i możliwość wykonania zabudowy pod skosami.
Więźba płatwiowo-kleszczowa
W tej konstrukcji krokwie są podpierane przez płatwie oparte na słupach stolcowych. Kleszcze spinają słupy z krokwiami, a miecze, czyli ukośne elementy usztywniające, ograniczają przemieszczanie całego układu. Dzięki temu część obciążeń trafia na strop lub wewnętrzne ściany nośne, a nie wyłącznie na ściany zewnętrzne.
To rozwiązanie dobrze pasuje do większych domów, dachów wielospadowych, niskich połaci i poddaszy o bardziej wymagającym układzie. W zależności od projektu może być stosowane przy rozpiętościach sięgających nawet około 16 m, ale większa liczba podpór oznacza mniej swobodnej przestrzeni i więcej pracy montażowej.
Więźba płatwiowo-jętkowa i wieszarowa
Gdy sama jętka jest zbyt długa, można podeprzeć ją płatwią opartą na jednej lub dwóch ścianach stolcowych. Tak powstaje układ płatwiowo-jętkowy, używany przy większych rozpiętościach. W konstrukcji wieszarowej rolę podpory przejmuje wieszak, czyli element podwieszający płatew zamiast opierania jej na słupie.
Takie odmiany pojawiają się przede wszystkim w budynkach o dużej szerokości albo tam, gdzie nie można ustawić klasycznych słupów. Ich zaletą jest ograniczenie liczby podpór na poziomie podłogi, ale projekt i wykonanie wymagają dużej dokładności.
Przeczytaj również: Mocowanie krokwi do ściany - uniknij błędów i zbuduj trwały dach
Wiązary kratowe
Wiązar kratowy składa się z pasa górnego, pasa dolnego i elementów ukośnych oraz pionowych. Najczęściej przygotowuje się go w fabryce, a na budowie montuje jako gotowe, powtarzalne moduły. Dobrze sprawdza się przy prostym dachu dwuspadowym i nieużytkowym poddaszu.
Największym ograniczeniem jest przestrzeń pod dachem. Gęsta kratownica utrudnia późniejszą adaptację poddasza, dlatego nie polecam tego rozwiązania osobom, które dziś planują strych, ale w przyszłości mogą chcieć urządzić tam pokoje. Zyskujemy za to szybki montaż i ograniczamy ilość prac ciesielskich na placu budowy.
Porównanie konstrukcji pod kątem zastosowania
| Rodzaj konstrukcji | Typowe zastosowanie | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Krokwiowa | Prosty dach dwuspadowy, mały budynek | Prosta budowa i otwarte poddasze | Ograniczona rozpiętość i większe siły rozporowe |
| Krokwiowo-jętkowa | Dom z poddaszem użytkowym | Lepsza sztywność przy większej szerokości | Jętki mogą kolidować z aranżacją wnętrza |
| Płatwiowo-kleszczowa | Duże, wielospadowe i skomplikowane dachy | Duża uniwersalność i możliwość przenoszenia większych obciążeń | Więcej podpór, połączeń i drewna |
| Płatwiowo-jętkowa | Większe rozpiętości, gdy jętka wymaga podparcia | Ogranicza ugięcie długich elementów | Potrzebuje ścian stolcowych lub innych podpór |
| Wiązary kratowe | Prosty dach z nieużytkowym poddaszem | Prefabrykacja i szybki montaż | Mała swoboda wykorzystania przestrzeni pod dachem |
Ta tabela pomaga zawęzić wybór, ale nie zastępuje projektu konstrukcyjnego. Dwie więźby o tej samej nazwie mogą mieć zupełnie inne przekroje i rozstawy, jeśli różnią się pokryciem, geometrią albo lokalizacją budynku.
Co naprawdę decyduje o wyborze konstrukcji
Najpierw patrzę na szerokość budynku i układ ścian nośnych. Jeżeli w środku nie ma miejsca na słupy ani podciągi, lepiej rozważyć układ rozporowy albo wiązary zaprojektowane tak, by obciążenia trafiły na ściany zewnętrzne.
Drugim kryterium jest przeznaczenie poddasza. Dla pomieszczeń mieszkalnych ważna będzie wysokość w świetle, położenie jętek, możliwość ocieplenia oraz miejsce na okna dachowe. Przy zwykłym strychu większe znaczenie może mieć niska masa, prosty montaż i cena całego rozwiązania.
Znaczenie ma także pokrycie. Blachodachówka, blacha na rąbek, dachówka ceramiczna i dachówka betonowa różnią się ciężarem. Do tego dochodzą obciążenia śniegiem zależne od położenia budynku oraz ssanie wiatru. Dlatego nie kopiowałbym przekrojów z innego domu, nawet jeśli oba budynki wyglądają podobnie.
Ważny jest również kształt dachu. Dach kopertowy, z lukarnami, koszami i dużą liczbą załamań wymaga bardziej złożonej więźby niż prosty dach dwuspadowy. W takich sytuacjach układ płatwiowo-kleszczowy często daje projektantowi większą swobodę, ale może zwiększyć liczbę podpór i koszt robocizny.
Drewno i wykonanie mają równie duże znaczenie
Nawet dobrze dobrany typ konstrukcji nie zadziała poprawnie, jeśli drewno będzie zbyt wilgotne, krzywe albo uszkodzone. Do więźby stosuje się najczęściej drewno konstrukcyjne klasy C24, którego parametry są określone dla zastosowań nośnych. Sama pieczątka na dokumencie nie wystarczy, jeśli materiał na placu budowy ma pęknięcia, siniznę lub ślady owadów.
Przed montażem sprawdziłbym zgodność dostawy z projektem, przekroje, długości oraz miejsca oparcia. Szczególnej uwagi wymagają połączenia krokwi z murłatą, okolice kominów, kosze i miejsca późniejszych wycięć pod okna dachowe. Samowolne skracanie lub nacinanie krokwi może osłabić konstrukcję bardziej, niż sugeruje niewielki rozmiar wycięcia.
Impregnacja nie naprawi złego składowania. Drewno powinno być ułożone na przekładkach, osłonięte przed opadami, ale z zapewnionym przepływem powietrza. Mokre elementy zamknięte pod szczelnym przykryciem szybko stają się dobrym środowiskiem dla grzybów.
W praktyce najwięcej problemów wynika nie z samego wyboru typu więźby, lecz z pośpiechu podczas montażu. Krzywo ustawione słupy, brak stężeń albo niedokładne połączenia mogą później powodować ugięcia połaci, pękanie zabudowy i problemy z pokryciem.
Jak uniknąć błędów przy wyborze i zamawianiu więźby
- Zacznij od projektu konstrukcyjnego, a nie od rozmowy w tartaku. Projektant dobiera przekroje, rozstawy i połączenia do konkretnych obciążeń.
- Ustal ciężar pokrycia przed zamówieniem drewna. Zmiana blachodachówki na dachówkę może wymagać ponownych obliczeń.
- Sprawdź funkcję poddasza. Inne wymagania ma strych gospodarczy, a inne pokój z izolacją między krokwiami.
- Nie usuwaj podpór bez zgody konstruktora. Słup może przeszkadzać w aranżacji, ale jego wycięcie zmienia drogę przepływu obciążeń.
- Odbierz drewno przed montażem, zwracając uwagę na klasę, wilgotność, uszkodzenia i zgodność wymiarów z zestawieniem.
Najczęstszy błąd inwestora polega na wybieraniu najtańszego wariantu na podstawie ilości drewna. Mniejsza kubatura nie musi oznaczać oszczędności, jeśli później pojawią się wzmocnienia, poprawki dekarskie albo ograniczenia w urządzeniu poddasza.
Najlepsza więźba to ta dopasowana do całego domu
Nie ma jednego uniwersalnie najlepszego rodzaju. Przy prostym, niewielkim domu rozsądna będzie więźba krokwiowa lub krokwiowo-jętkowa. Przy większej rozpiętości, ciężkim pokryciu i rozbudowanej bryle bezpieczniejszym kierunkiem zwykle okazuje się układ płatwiowo-kleszczowy. Wiązary kratowe mają sens przede wszystkim wtedy, gdy poddasze nie będzie użytkowe.
Ja traktowałbym nazwę konstrukcji dopiero jako początek decyzji. O trwałości dachu w większym stopniu przesądzają poprawne obliczenia, dobre drewno, właściwe stężenia i staranny montaż niż samo hasło użyte w ofercie wykonawcy.
