Najpierw odróżnij geometrię dachu od jego konstrukcji nośnej
- Rysunek konstrukcyjny pokazuje szkielet nośny dachu, a nie sam wygląd połaci.
- Najczęściej spotkasz skalę 1:50 albo 1:100, więc zawsze sprawdzaj podpis pod rysunkiem.
- Na planie szukaj murłat, krokwi, jętek, płatwi, słupów i zastrzałów oraz ich opisów wymiarowych.
- Sama kreska w rzucie nie daje jeszcze rzeczywistej długości elementu skośnego.
- Najwięcej błędów bierze się z mylenia rzutu dachu z rzutem konstrukcji i z pomijania przekroju.
Co pokazuje rysunek konstrukcji dachu, a czego na nim nie zobaczysz
Ja zaczynam od prostego rozróżnienia: jeden rysunek opisuje to, jak dach wygląda z góry, a drugi to, z czego jest zbudowany. W praktyce to nie jest drobna różnica redakcyjna, tylko dwie zupełnie różne informacje dla architekta, konstruktora i wykonawcy.
| Cecha | Rzut dachu | Rzut konstrukcji dachu |
|---|---|---|
| Co pokazuje | Obrys połaci, kalenicę, kosze, okapy i spadki | Układ elementów nośnych: krokwie, płatwie, słupy, jętki, murłaty |
| Do czego służy | Do odczytu geometrii dachu i jego kształtu | Do zaprojektowania i wykonania więźby |
| Skala | Często 1:100 lub 1:50 | Często 1:50 lub 1:25 |
| Czego zwykle nie pokazuje | Szczegółów połączeń i przekrojów belek | Pokrycia dachowego, rynien i widoku połaci jako takiej |
Jeśli na arkuszu widzisz strzałki spadku, okapy i linie kalenicy, patrzysz na geometrię dachu. Jeśli zamiast tego pojawiają się opisy przekrojów drewna i rozmieszczenie podpór, masz już plan konstrukcyjny. To właśnie to rozróżnienie oszczędza najwięcej nieporozumień na etapie zamówień i montażu. Następny krok to umieć taki rysunek czytać bez zgadywania.
Jak czytać taki rysunek krok po kroku
W praktyce czytam go zawsze w tej samej kolejności, bo wtedy dużo szybciej wychwytuję błędy. Nie zaczynam od szczegółów, tylko od sprawdzenia, czy cały układ ma sens w skali i na podkładzie budynku.
- Sprawdź orientację rysunku - najpierw szukam osi, ścian nośnych i obrysu budynku, bo to one ustawiają całą konstrukcję.
- Odczytaj skalę - w dokumentacji najczęściej spotyka się 1:50 lub 1:100; bez tego łatwo przecenić dokładność pomiaru na papierze.
- Znajdź legendę i numery elementów - oznaczenia typu „krokiew 6/16” czy „murłata 12/14” mówią mi od razu, z jakim przekrojem mam do czynienia.
- Porównaj plan z przekrojem - sam rzut pokazuje układ w poziomie, ale dopiero przekrój ujawnia wysokości, spadek połaci i rzeczywistą długość elementów skośnych.
- Sprawdź miejsca szczególne - kominy, lukarny, okna dachowe, wymiany i kosze potrafią całkowicie zmienić rozstaw lub podparcie belek.
Dobrym testem jest proste pytanie: czy z tego rysunku da się bez domysłów wskazać, gdzie leży każdy element nośny i na czym się opiera? Jeśli nie, dokumentacja jest niepełna albo trzeba sięgnąć do opisu technicznego i przekrojów. To prowadzi wprost do tego, jakie elementy powinny być na planie pokazane w pierwszej kolejności.

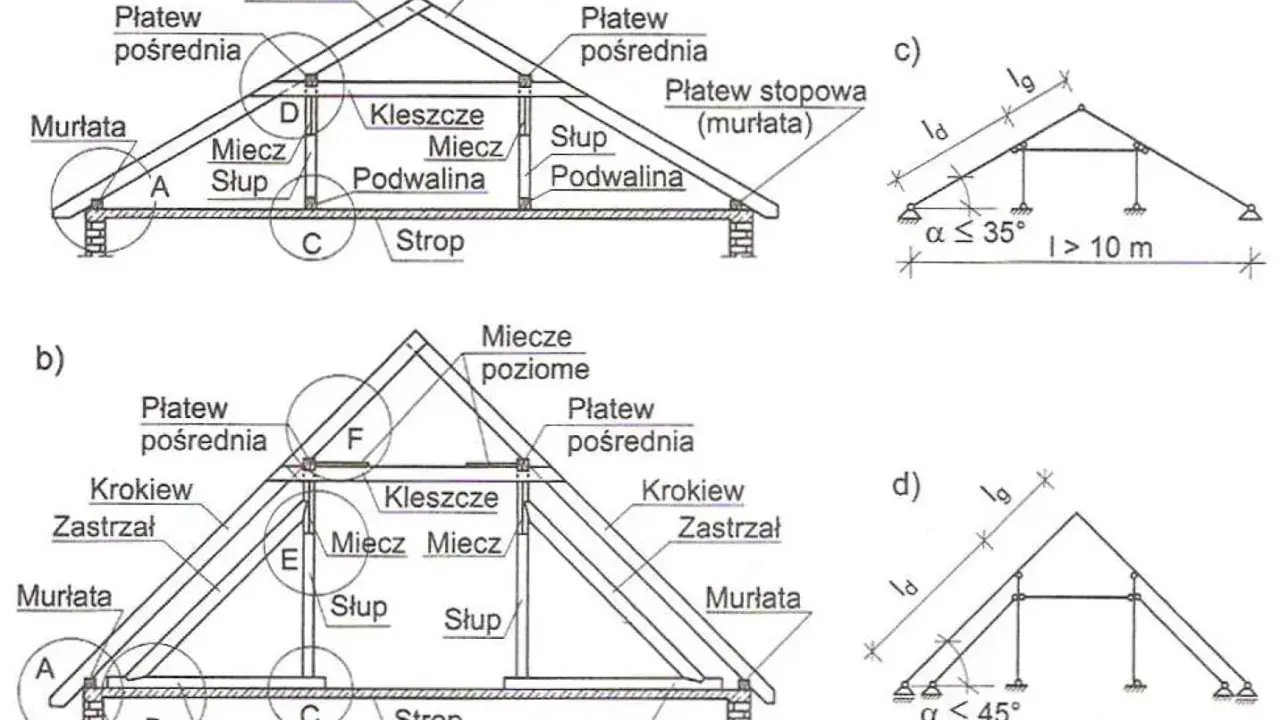

Najważniejsze elementy więźby i jak je rozpoznać
Na jednym z typowych rysunków widziałem oznaczenia typu 6/16 dla krokwi, 12/14 dla murłaty i słupów oraz 12/18 dla płatwi. To dobre przypomnienie, że plan nie pokazuje „samego dachu”, tylko konkretną konstrukcję z czytelnymi przekrojami materiału. Sama liczba jednak nie wystarcza - trzeba jeszcze wiedzieć, jaką rolę pełni dany element.
| Element | Rola w konstrukcji | Na co zwrócić uwagę |
|---|---|---|
| Murłata | Przenosi obciążenia z krokwi na ściany nośne | Musi leżeć stabilnie i być dobrze zakotwiona |
| Krokiew | Tworzy główny szkielet połaci dachu | Jej długości nie odczytuje się jak zwykłej linii w rzucie |
| Jętka | Usztywnia parę krokwi i zmniejsza ich rozchylenie | Jest ważna zwłaszcza przy większych rozpiętościach |
| Płatew | Podpiera krokwie i rozkłada obciążenia na słupy | Wymaga poprawnego podparcia w punktach nośnych |
| Słup | Przenosi ciężar z płatwi niżej, na układ nośny | Na planie decyduje o tym, gdzie można ustawić ścianki i zabudowę |
| Miecz lub zastrzał | Usztywnia układ i ogranicza jego boczne przemieszczenia | Łatwo go przeoczyć, a bez niego konstrukcja traci sztywność |
| Elementy przy otworach | Przerywają standardowy układ przy kominach i oknach dachowych | Tu najczęściej pojawiają się wymiany i dodatkowe podparcia |
Warto przy tym pamiętać o samym drewnie. W więźbach dachowych bardzo często spotyka się klasy C24, C27 albo C30, więc klasa wytrzymałościowa jest równie ważna jak sam przekrój. Dobrze dobrany plan pokazuje nie tylko gdzie leży belka, ale też czy dana belka ma realnie przenieść obciążenie, które pojawi się po wykonaniu dachu. Z tym wiąże się kolejna sprawa: kiedy sam plan już nie wystarcza.
Kiedy sam plan nie wystarczy i trzeba wrócić do przekroju albo opisu technicznego
Najczęstszy błąd, jaki widzę na budowach, to próba wyliczenia wszystkiego z jednego rzutu. To wygodne tylko na papierze. Kiedy element jest skośny, jego rzeczywista długość zawsze będzie większa niż długość w rzucie poziomym, więc bez kąta nachylenia i przekroju łatwo zamówić materiał za krótki albo policzyć go zbyt optymistycznie.
Prosty przykład: przy kącie 45 stopni długość elementu skośnego jest o około 41% większa niż jego rzut poziomy. Przy 35 stopniach różnica wynosi około 22%. To wystarczająco dużo, żeby pomylić się o jeden pełny wymiar drewna, jeśli ktoś próbuje „doliczyć z oka”.
- Gdy dach ma lukarny, kosze lub naroża, plan trzeba czytać razem z przekrojem i detalami połączeń.
- Gdy w dachu są okna połaciowe albo komin, pojawiają się wymiany, czyli dodatkowe belki wzmacniające otwór.
- Gdy projekt przewiduje prefabrykowane wiązary, układ będzie wyglądał inaczej niż przy tradycyjnej więźbie krokwiowo-jętkowej.
- Gdy poddasze ma być użytkowe, słupy i płatwie wpływają na układ ścianek, zabudowy i komunikacji.
Jeśli ktoś próbuje zamknąć całą decyzję w jednym arkuszu, zwykle kończy z poprawkami na placu budowy. A właśnie tam wychodzą na jaw wszystkie uproszczenia, dlatego przed montażem warto sprawdzić jeszcze kilka rzeczy praktycznych.
Najczęstsze pomyłki przy odczycie i zamawianiu drewna
Tu najłatwiej o kosztowne potknięcie, bo błąd na etapie rysunku od razu przeradza się w błąd w zamówieniu, cięciu albo montażu. Najczęściej nie chodzi o wielką pomyłkę projektową, tylko o drobne nieporozumienia, które zbierają się w jeden poważny problem.
- Mylenie rzutu dachu z planem konstrukcji - obrys połaci nie mówi jeszcze, jak ułożone są belki nośne.
- Odczytywanie długości krokwi wprost z papieru - rzut poziomy nie jest rzeczywistą długością elementu skośnego.
- Pomijanie podpór i ścian nośnych - jeśli murłata albo słup nie mają właściwego oparcia, cały układ traci sens.
- Ignorowanie otworów - komin czy okno dachowe wymuszają przeróbki w układzie belek i stężeń.
- Branie przekroju za wszystko - sam zapis 6/16 albo 12/14 nie wystarcza bez informacji o klasie drewna i rozmieszczeniu elementów.
- Zakładanie, że drewno z tartaku zawsze przyjdzie „gotowe” - w praktyce potrzebne bywają cięcia, docinki, łączenia i impregnacja.
Ja przed zamówieniem sprawdzam jeszcze trzy rzeczy: zgodność osi ścian nośnych z projektem, kompletność opisu elementów oraz to, czy wykonawca ma ten sam zestaw rysunków, co projektant. Wystarczy jedna różnica w wersji dokumentacji, żeby na budowie zaczęły się dyskusje zamiast montażu. I właśnie dlatego przy więźbie najlepiej działa prosty nawyk: najpierw plan, potem przekrój, dopiero na końcu cięcie drewna.
Co sprawdzić przed montażem, żeby więźba pasowała bez poprawek
Jeżeli miałbym zostawić tylko jedną praktyczną wskazówkę, byłoby nią to: nie zamawiaj drewna na podstawie samego obrysu dachu. Dobrze przygotowany rysunek konstrukcyjny powinien pozwolić mi wskazać każdy ważny element, jego przekrój, miejsce podparcia i obszary wymagające wzmocnienia.
Przed montażem sprawdzam więc zawsze:
- czy skala rysunku zgadza się z wydrukiem i nie została przypadkiem zniekształcona,
- czy opis elementów obejmuje wszystkie krokwie, płatwie, słupy i wymiany,
- czy przy otworach dachowych przewidziano dodatkowe wzmocnienia,
- czy drewno ma właściwą klasę wytrzymałości i nie jest przypadkowo dobrane „na oko”,
- czy plan i przekrój mówią to samo o wysokości, spadku i oparciu konstrukcji.
Tak rozumiany plan więźby nie jest ozdobą projektu, tylko narzędziem do bezpiecznego wykonania dachu. Jeśli traktuje się go serio, oszczędza się czas, materiał i nerwy, a sama konstrukcja pasuje do budynku bez improwizacji na placu budowy.
