Przy planowaniu dachu sama liczba 30° mówi sporo, ale nie odpowiada jeszcze na wszystkie pytania. Wyjaśniam, co oznacza takie nachylenie, jak obliczyć wysokość kalenicy i długość krokwi, jakie pokrycia zwykle dobrze z nim współpracują oraz na co uważać przy projektowaniu drewnianej więźby.
Nachylenie 30° daje praktyczny kompromis między wyglądem, odpływem wody i konstrukcją
- 30° odpowiada spadkowi około 57,7%, czyli na każde 1 m poziomego biegu dach podnosi się o około 58 cm.
- Przy budynku o szerokości 8 m kalenica znajdzie się około 2,31 m nad murłatą, bez uwzględniania grubości konstrukcji.
- Taki kąt pasuje do wielu modeli dachówek, blachodachówek i gontów bitumicznych, ale zawsze decyduje instrukcja konkretnego produktu.
- Nie da się dobrać przekroju krokwi wyłącznie na podstawie kąta. Potrzebne są także rozpiętość, obciążenia śniegiem i wiatrem oraz rodzaj pokrycia.
- Przed zamówieniem drewna trzeba sprawdzić projekt konstrukcyjny, MPZP lub warunki zabudowy oraz wymagania producenta pokrycia.
Co oznacza nachylenie 30° na rysunku i na budowie
Kąt nachylenia mierzy się między połacią dachu a poziomem. W praktyce oznacza to, że przy nachyleniu 30° każdy metr poziomego rzutu połaci daje około 0,577 m różnicy wysokości. To właśnie ta wartość decyduje o wysokości kalenicy, długości krokwi i częściowo o ilości potrzebnego pokrycia.
W dokumentacji spotkasz dwa sposoby zapisu. Projektant może podać kąt w stopniach albo spadek w procentach. Nie są to dwie różne cechy dachu, tylko dwa zapisy tej samej geometrii.Stopnie a procenty
| Kąt nachylenia | Spadek w procentach | Wzniesienie na 1 m biegu |
|---|---|---|
| 15° | około 26,8% | 26,8 cm |
| 22° | około 40,4% | 40,4 cm |
| 30° | około 57,7% | 57,7 cm |
| 35° | około 70,0% | 70 cm |
| 45° | 100% | 1 m |
Przeliczenie jest proste. Spadek procentowy oblicza się ze wzoru tan(30°) × 100, co daje około 57,7%. Trzeba jednak uważać na oznaczenia w materiałach budowlanych, ponieważ zapis 30% nie oznacza tego samego co 30°.
W mojej praktyce to jedna z częstszych pomyłek przy porównywaniu ofert. Dach o spadku 30% ma kąt tylko około 16,7°, więc jest wyraźnie łagodniejszy od połaci nachylonej pod kątem 30°.
Jak obliczyć wysokość kalenicy i długość krokwi
Do podstawowych obliczeń potrzebujesz szerokości budynku lub rozpiętości między punktami podparcia. Przy typowym dachu dwuspadowym dzielisz ją na pół, ponieważ każda połać tworzy osobny trójkąt prostokątny.
Wysokość kalenicy nad murłatą oblicza się według wzoru h = b × tan(30°), gdzie b oznacza połowę rozpiętości. Długość krokwi bez okapu wynika z kolei ze wzoru c = b ÷ cos(30°).
| Szerokość budynku | Połowa rozpiętości | Wysokość nad murłatą | Długość krokwi bez okapu |
|---|---|---|---|
| 6 m | 3 m | około 1,73 m | około 3,46 m |
| 8 m | 4 m | około 2,31 m | około 4,62 m |
| 10 m | 5 m | około 2,89 m | około 5,77 m |
Przykład dla domu o szerokości 8 m jest bardzo obrazowy. Jeżeli murłaty znajdują się na tej samej wysokości, kalenica będzie około 2,31 m wyżej niż poziom murłat. Do rzeczywistej wysokości dachu dochodzi jeszcze grubość krokwi, warstw poszycia, ocieplenia i pokrycia.
Okap również trzeba doliczyć do długości elementu. Jeżeli projekt przewiduje poziomy wysięg okapu wynoszący 0,5 m, jego odcinek po połaci będzie miał przy tym nachyleniu około 0,58 m. Dlatego zamawianie krokwi wyłącznie na podstawie długości połaci z prostego szkicu często kończy się pomyłką.
Czy 30° pasuje do każdego pokrycia dachowego
Nachylenie 30° jest dość uniwersalne, ale nie daje automatycznej zgody na zastosowanie dowolnego materiału. Najważniejsza jest minimalna wartość podana przez producenta dla konkretnego modelu, a nie ogólna opinia o całej grupie pokryć.
| Pokrycie | Jak zwykle zachowuje się przy 30° | Na co zwrócić uwagę |
|---|---|---|
| Dachówka ceramiczna | Zwykle bardzo dobre warunki pracy | Minimalny kąt zależy od kształtu dachówki, zamków i sposobu krycia |
| Dachówka cementowa | Najczęściej dobrze sprawdza się na połaciach o takim spadku | Trzeba uwzględnić ciężar pokrycia i wymagania dotyczące membrany |
| Blachodachówka | 30° zapewnia duży zapas względem wielu modeli | Liczy się minimalny kąt, długość arkusza, obróbki i wentylacja |
| Blacha na rąbek | Zwykle odpowiedni, choć często możliwe są także mniejsze spadki | System musi mieć właściwe zamki, uszczelnienia i rozwiązanie obróbek |
| Gont bitumiczny | Najczęściej bezpieczny zakres dla tego typu materiału | Potrzebne jest sztywne poszycie oraz poprawnie wykonana warstwa podkładowa |
Przy dachówce 30° często pozwala ograniczyć ryzyko zalegania śniegu i wody w porównaniu z dachem o małym spadku. Nie oznacza to jednak, że można zrezygnować z membrany, prawidłowych zakładów czy wentylacji połaci. Sam kąt nie naprawi błędów wykonawczych.
Warto też pamiętać o powierzchni. Przy tej samej szerokości rzutu poziomego połać nachylona pod kątem 30° jest około 15,5% dłuższa niż jej poziomy rzut. Wycena pokrycia musi więc uwzględniać rzeczywistą powierzchnię połaci, okapy, kosze, lukarny, zakłady i odpady montażowe.
Co 30° zmienia w drewnianej więźbie
Kąt wpływa na geometrię więźby, ale nie wystarcza do dobrania przekroju krokwi. Dwie połacie o tym samym nachyleniu mogą wymagać zupełnie innych elementów, jeśli różnią się rozpiętością, długością krokwi, rozstawem podpór albo ciężarem pokrycia.
W obliczeniach konstrukcyjnych uwzględnia się między innymi obciążenie śniegiem, ssanie i parcie wiatru, ciężar warstw dachu, rozstaw krokwi oraz klasę drewna. Znaczenie ma też to, czy więźba jest krokwiowa, jętkowa, płatwiowo-kleszczowa czy łączy kilka rozwiązań.
Przeczytaj również: Kontrłaty na dachu - klucz do wentylacji i trwałości. Uniknij błędów!
Najważniejsze elementy konstrukcji
- Krokiew przenosi obciążenia z połaci na podpory i nadaje dachowi właściwy kształt.
- Murłata odbiera siły od krokwi i przekazuje je na ściany, dlatego musi być solidnie zakotwiona.
- Jętka łączy parę krokwi i ogranicza ich rozchodzenie się przy większych rozpiętościach.
- Płatew jest poziomą belką podpierającą krokwie, stosowaną tam, gdzie sama para krokwi nie wystarcza.

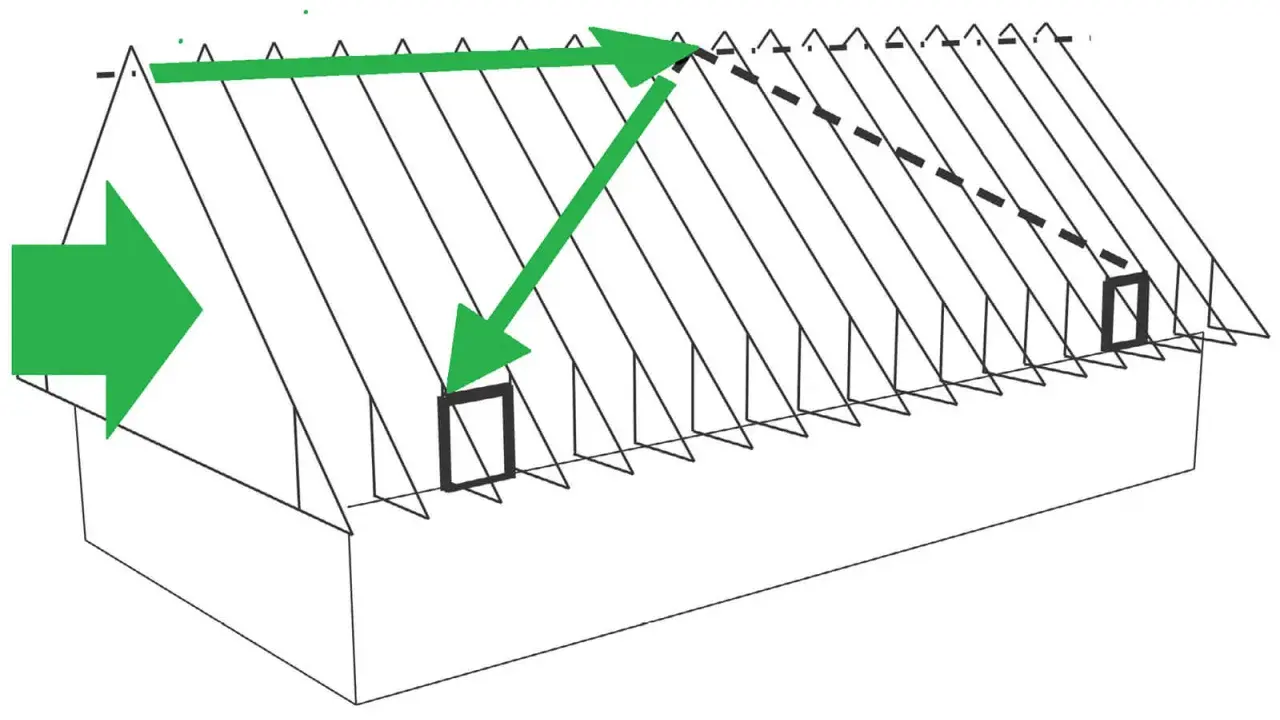

- Wiatrownica usztywnia konstrukcję w kierunku podłużnym i pomaga ograniczyć jej pracę pod wpływem wiatru.
Przy ciężkiej dachówce różnica względem lekkiej blachodachówki może być dla konstrukcji istotna. Dlatego nie traktowałbym gotowej tabeli z internetu jako podstawy do zakupu drewna. Przekrój i rozstaw elementów powinien wynikać z projektu konstruktora, a nie tylko z kąta widocznego na wizualizacji.
Równie ważna jest jakość materiału. Do więźby wybiera się drewno konstrukcyjne o udokumentowanej klasie wytrzymałości, odpowiednio wysuszone i zabezpieczone przed biologicznym uszkodzeniem. Impregnat nie zastąpi prawidłowej geometrii, wentylacji ani ochrony drewna przed zawilgoceniem.Kiedy nachylenie 30° jest dobrym wyborem
Ten spadek dobrze sprawdza się w wielu domach jednorodzinnych, szczególnie gdy inwestor chce połączyć klasyczny wygląd z rozsądną wysokością budynku. Dach nie jest jeszcze bardzo stromy, ale pozwala sprawnie odprowadzać deszcz i ułatwia zastosowanie popularnych pokryć.
W domu z poddaszem użytkowym 30° może dać przyzwoitą przestrzeń, choć przy szerokim budynku skosy nadal zabiorą część powierzchni przy ścianach. Jeżeli zależy mi na większej wysokości pomieszczeń pod skosami, rozważam zwykle 35-40°, ale wtedy rośnie wysokość kalenicy, długość krokwi i powierzchnia pokrycia.
| Cel inwestora | Ocena nachylenia 30° |
|---|---|
| Klasyczny dach dwuspadowy | Bardzo rozsądny i łatwy do dopasowania do wielu projektów |
| Duża przestrzeń poddasza | Możliwa, ale przy szerokim budynku wyższy kąt może być korzystniejszy |
| Pokrycie z dachówki | Zwykle dobry punkt wyjścia, po sprawdzeniu instrukcji produktu |
| Niski koszt więźby | Nie zawsze najtańszy, bo koszty zależą głównie od rozpiętości i układu podpór |
| Fotowoltaika | Możliwy montaż, ale liczą się także orientacja połaci, zacienienie i konstrukcja |
Nie wybierałbym jednak kąta wyłącznie ze względu na estetykę. Lokalne przepisy planistyczne mogą narzucać zakres nachylenia, kierunek kalenicy albo maksymalną wysokość budynku. Czasem to właśnie MPZP lub warunki zabudowy przesądzają, czy 30° jest możliwe.
Najczęstsze błędy przy planowaniu dachu o takim spadku
Najwięcej problemów pojawia się nie przy samym liczeniu tangensa, lecz przy przenoszeniu wyniku na budowę. Zwracam szczególną uwagę na kilka powtarzających się sytuacji.
- Mylenie 30° z 30%. To dwa różne nachylenia i mogą prowadzić do zamówienia niewłaściwego pokrycia.
- Liczenie od zewnętrznej krawędzi okapu zamiast od osi podparcia. Okap trzeba doliczyć osobno.
- Dobór krokwi tylko według szerokości domu. Konieczne są również obciążenia, rozstaw podpór i typ więźby.
- Pomijanie ciężaru pokrycia. Dachówka wymaga innego podejścia konstrukcyjnego niż lekka blacha.
- Sprawdzanie ogólnej kategorii materiału zamiast konkretnego modelu. Minimalny kąt może różnić się między produktami tego samego producenta.
- Brak kontroli wysokości kalenicy. Nawet poprawnie policzony dach może nie spełnić zapisów planu miejscowego.
Przed zamówieniem materiałów porównałbym trzy dokumenty: projekt konstrukcyjny, kartę techniczną pokrycia i wymagania lokalne. Jeżeli któryś z nich podaje inną wartość, nie próbowałbym rozstrzygać tego na placu budowy. Bezpieczniej skonsultować zmianę z projektantem lub konstruktorem.
Zanim zamówisz drewno, zapisz te trzy liczby
Do wstępnej rozmowy z cieślą lub konstruktorem wystarczą trzy podstawowe dane: szerokość między punktami podparcia, planowany kąt oraz długość budynku. Na ich podstawie można oszacować geometrię dachu i powierzchnię połaci, ale nie zastępuje to obliczeń konstrukcyjnych.
Dla szerokości 8 m i nachylenia 30° otrzymasz około 2,31 m wysokości od murłaty do kalenicy oraz 4,62 m długości krokwi przed dodaniem okapu. Ten przykład dobrze pokazuje skalę, lecz ostateczny wymiar drewna powinien uwzględniać wszystkie warstwy dachu i rozwiązania przewidziane w projekcie.
Jeżeli te dane są spójne z dokumentacją, spadek 30° będzie najczęściej praktycznym, łatwym do wykonania rozwiązaniem. O trwałości dachu zdecydują jednak nie same stopnie, lecz poprawnie policzona więźba, dobrane pokrycie i staranne wykonanie detali.
