Załamanie połaci daje poddaszu znacznie więcej użytecznej przestrzeni, ale sprawia też, że więźba nie może być dobierana tak jak przy zwykłym dachu dwuspadowym. W tym artykule pokazuję, jak działa konstrukcja dachu mansardowego, z jakich elementów się składa, gdzie trafiają obciążenia i na co uważać przy projektowaniu oraz wykonaniu. Uwzględniam również dobór drewna, izolację, wentylację i błędy, które najczęściej później kosztują najwięcej.
Najważniejsze zasady projektowania mansardy
- Dwie części połaci pracują inaczej i wymagają osobnego sprawdzenia.
- Najczęściej stosuje się więźbę płatwiowo-kleszczową ze słupami, płatwiami i zastrzałami.
- Strefa załamania jest najbardziej wymagającym węzłem pod względem nośności i szczelności.
- Przekroje drewna oraz rozstaw krokwi dobiera się do śniegu, wiatru, pokrycia i rozpiętości, a nie według gotowej tabeli z internetu.
- W mansardzie szczególne znaczenie ma ciągłość izolacji i wentylacji na obu połaciach.

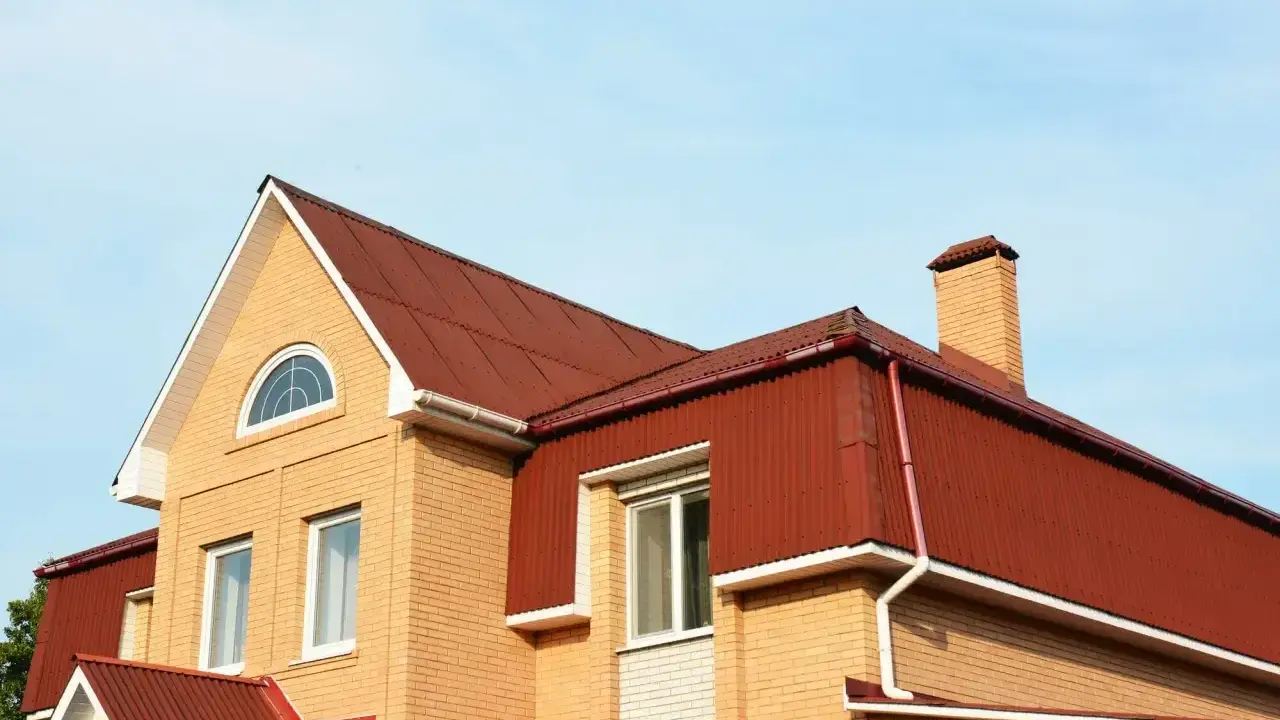

Co wyróżnia dach mansardowy
Dach mansardowy, nazywany też dachem łamanym, ma każdą połać podzieloną na dwa odcinki. Dolna część jest zwykle stroma, a górna ma mniejsze nachylenie. Dzięki temu ściany poddasza mogą być wyższe, a przestrzeń przy okapie nie znika pod niskim skosem.
Najczęściej spotyka się mansardy dwuspadowe, ale podobny układ można zastosować również w bryle czterospadowej. Z punktu widzenia konstrukcji nie jest to wyłącznie kwestia wyglądu. Miejsce załamania zmienia kierunek pracy krokwi i wymusza zastosowanie dodatkowych podpór oraz solidnych połączeń.
W praktyce dolna połać często ma nachylenie około 60-80 stopni, a górna około 25-45 stopni. Nie są to jednak wartości uniwersalne. Ostateczna geometria zależy od szerokości budynku, wysokości poddasza, wybranego pokrycia, strefy śniegowej i lokalnych warunków wiatrowych.
Największą zaletą takiego rozwiązania jest duża powierzchnia użytkowa pod dachem. Ceną za nią jest bardziej skomplikowana więźba, większa liczba węzłów oraz trudniejsze wykonanie obróbek w miejscu załamania. Moim zdaniem mansarda ma sens przede wszystkim wtedy, gdy inwestor rzeczywiście chce dobrze wykorzystać poddasze, a nie tylko nadać budynkowi historyczny lub reprezentacyjny wygląd.

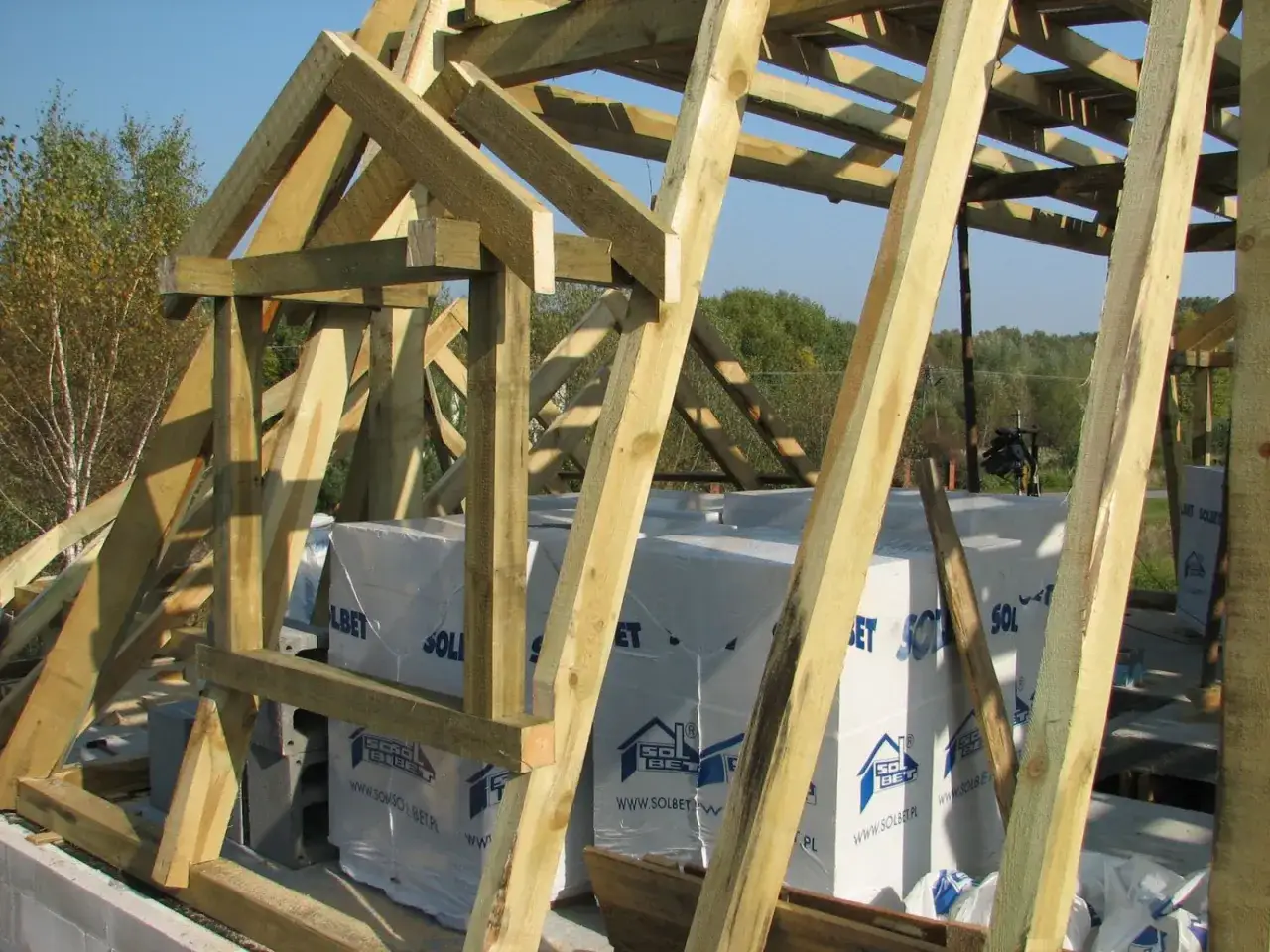

Z czego składa się konstrukcja dachu mansardowego
W typowym rozwiązaniu więźba składa się z dwóch współpracujących układów. Dolne krokwie tworzą stromą część połaci, a krokwie górne zamykają dach przy kalenicy. Oba fragmenty muszą zostać połączone tak, aby załamanie nie pracowało niezależnie podczas obciążenia śniegiem, wiatrem i ciężarem pokrycia.
Podstawowe elementy więźby
- Murłaty to belki oparte na ścianach nośnych. Przekazują obciążenia z dolnych krokwi na budynek i wymagają prawidłowego zakotwienia.
- Krokwie dolne i górne tworzą obie części połaci. Ich przekroje mogą być różne, ponieważ pracują przy innych długościach i kątach nachylenia.
- Płatwie to poziome belki podpierające krokwie. W mansardzie często pojawiają się płatew pośrednia, płatew kalenicowa oraz belka w strefie załamania.
- Słupy przekazują obciążenia z płatwi na strop, podwalinę albo ściany nośne.
- Kleszcze obejmują elementy więźby z dwóch stron i stabilizują połączenia w układzie płatwiowo-kleszczowym.
- Zastrzały i miecze usztywniają konstrukcję w kierunku podłużnym oraz ograniczają jej przesuwanie pod wpływem wiatru.
- Wiatrownice zabezpieczają połać przed przemieszczeniem w płaszczyźnie dachu.
Najprościej wyobrazić sobie drogę obciążenia jako ciąg: pokrycie, łaty i kontrłaty, krokwie, płatwie, słupy, a na końcu ściany lub strop. Każdy element musi mieć czytelne podparcie. Jeżeli słup zostanie ustawiony na lekkiej ściance działowej zamiast na miejscu przewidzianym przez projekt, obciążenie może trafić w konstrukcję, która nie została do tego przygotowana.
Przeczytaj również: Ile schnie więźba dachowa i kiedy można ją zamknąć?
Dlaczego węzeł załamania jest tak ważny
W strefie przejścia z połaci stromej w łagodniejszą spotykają się krokwie, płatew, kleszcze i często dodatkowe łączniki. To miejsce przenosi nie tylko ciężar, lecz także siły poziome wynikające z geometrii dachu. Źle wykonane załamanie może prowadzić do ugięcia, rozszczelnienia pokrycia albo pękania wykończenia poddasza.
W tym fragmencie nie wystarczy kilka długich wkrętów wbitych pod przypadkowym kątem. Potrzebne są połączenia przewidziane w projekcie, na przykład wręby, śruby, gwoździe konstrukcyjne, płytki perforowane lub specjalne łączniki ciesielskie. Ich rodzaj zależy od sił w węźle i nie powinien być ustalany wyłącznie na podstawie wyglądu połączenia.
Jaki układ więźby sprawdza się najlepiej
W przypadku mansardy najczęściej wybiera się więźbę płatwiowo-kleszczową albo układ mieszany. Rozwiązanie krokwiowo-jętkowe może być możliwe przy mniejszych rozpiętościach, ale przy dachu łamanym szybko pojawia się problem z podparciem obu części połaci i zachowaniem odpowiedniej sztywności.
| Układ | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Więźba płatwiowo-kleszczowa | Przy większych rozpiętościach i rozbudowanej geometrii dachu | Wymaga słupów, kleszczy i dobrego rozplanowania podpór |
| Układ krokwiowo-jętkowy | Przy prostszej bryle i mniejszych rozpiętościach | Może ograniczać przestrzeń oraz mieć zbyt małą sztywność dla dużej mansardy |
| Układ mieszany | Gdy dolna i górna połać mają różne wymagania konstrukcyjne | Trudniejszy do policzenia i wykonania w strefie połączeń |
Jętka spina parę krokwi i ogranicza ich rozchodzenie się, natomiast płatew podpiera krokwie pośrednio. To różnica, która ma duże znaczenie przy projektowaniu. Płatew nie jest zamiennikiem jętki, a słup pod płatwią nie może być traktowany jako element dekoracyjny.
Rozstaw krokwi w typowych drewnianych więźbach często mieści się w granicach 80-120 cm, lecz w mansardzie może wymagać zmiany ze względu na długość krokwi, rodzaj pokrycia i układ izolacji. Przekroje typu 8 x 18 cm lub 10 x 20 cm można spotkać w praktyce, ale nie należy traktować ich jako gotowej recepty. Ta sama belka będzie pracować zupełnie inaczej przy innej rozpiętości i obciążeniu.
Obliczenia powinny uwzględniać między innymi ciężar dachówki lub blachy, obciążenie śniegiem zależne od lokalizacji, ssanie wiatru, ciężar ocieplenia, sufitu oraz ewentualnych instalacji. Ciężkie pokrycie ceramiczne może wymagać mocniejszej więźby niż lekka blachodachówka, ale nie oznacza to, że sama zmiana pokrycia rozwiązuje problem nośności.
Jak przebiega wykonanie mansardowej więźby
Dobra konstrukcja powstaje jeszcze przed przyjazdem drewna na budowę. Projektant powinien określić geometrię, przekroje, klasy drewna, sposób kotwienia, miejsca podpór oraz rozwiązania dla obróbek i izolacji. Najdroższe błędy zaczynają się zwykle na etapie rysunku, gdy ktoś próbuje dopasować skomplikowany dach do prostego schematu.
- Sprawdzenie murów i stropu. Trzeba wyznaczyć miejsca oparcia murłat, podwalin i słupów. Strop musi przenieść obciążenia punktowe, a nie tylko równomierny ciężar podłogi.
- Przygotowanie drewna. Elementy powinny mieć odpowiednią wilgotność, klasę wytrzymałości i zabezpieczenie zgodne z projektem. Drewno z dużymi pęknięciami, sinizną lub śladami żerowania owadów nie nadaje się do przypadkowego wbudowania.
- Montaż murłat i podwalin. Belki trzeba wypoziomować oraz połączyć z konstrukcją budynku za pomocą kotew przewidzianych w projekcie.
- Ustawienie dolnych ram. Montuje się dolne krokwie, słupy, płatwie i zastrzały. Na tym etapie szczególnie ważne jest zachowanie powtarzalnego rozstawu.
- Wykonanie strefy załamania. Połączenie powinno mieć zaprojektowane podparcie i łączniki. Nie należy zastępować go improwizowanym nacięciem krokwi.
- Montaż górnych krokwi. Górna część więźby musi zostać połączona z płatwią lub innym podparciem tak, aby zachować właściwą linię kalenicy.
- Stężenie całego układu. Wiatrownice, miecze i zastrzały zabezpieczają więźbę przed przesuwaniem zanim pojawi się pełne poszycie.
Po ustawieniu konstrukcji warto sprawdzić nie tylko piony i poziomy, lecz także powtarzalność kątów oraz płaszczyzn obu połaci. Nawet niewielka różnica w kilku kolejnych wiązarach może później utrudnić montaż pokrycia i obróbek.
Drewno konstrukcyjne powinno mieć klasę określoną przez projekt, często spotyka się klasę C24. Sama pieczęć na końcu belki nie zastępuje kontroli jakości. Liczą się również wilgotność, prostoliniowość, stan krawędzi i brak wad w miejscach planowanych nacięć.
Jak rozwiązać izolację i wentylację
Mansarda jest trudniejsza do ocieplenia niż zwykła połać, bo izolacja musi przejść przez dwa różne kąty oraz strefę załamania. Właśnie tam najłatwiej o przerwanie ciągłości materiału. Każda szczelina w warstwie ocieplenia może stać się miejscem wychłodzenia, kondensacji pary i późniejszego zawilgocenia drewna.
Układ warstw zależy od tego, czy dach ma być ocieplony nad krokwiami, między nimi, pod nimi, czy w systemie mieszanym. Przy ociepleniu między krokwiami trzeba zostawić przestrzeń wentylacyjną między izolacją a membraną. W wielu rozwiązaniach projektuje się około 3-4 cm drożnego kanału, ale jego wymiar powinien wynikać z projektu i długości połaci.
Powietrze musi mieć możliwość przepływu od okapu do kalenicy albo do innego zaprojektowanego wylotu. Nie wystarczy sama szczelina przy okapie, jeśli w strefie załamania zostanie zamknięta przez płatew, deskowanie lub źle przyciętą izolację.
Strefa mansardy wymaga również starannej ochrony przed wodą. Membrana dachowa, taśmy uszczelniające, obróbki blacharskie i pokrycie muszą tworzyć ciągły system. Załamanie połaci nie wybacza niedokładnych zakładów, ponieważ woda spływa tam szybciej i może być podwiewana przez wiatr.
Od strony wnętrza potrzebna jest szczelna warstwa ograniczająca przepływ pary wodnej, zwykle wykonana z folii paroizolacyjnej lub inteligentnej membrany dobranej do układu przegrody. Jej połączenia powinny być sklejone, a przejścia instalacyjne uszczelnione. Sama wełna mineralna bez szczelnej warstwy od strony pomieszczenia nie tworzy poprawnego układu dachu.
Najczęstsze błędy przy budowie mansardy
Pierwszy błąd to traktowanie całej więźby jak jednej zwykłej połaci. W mansardzie dolne i górne krokwie mają różne długości, kąty oraz warunki podparcia. Wymiarowanie tylko najdłuższej krokwi nie daje pewności, że poprawnie zaprojektowano węzeł załamania i słupy.
Drugim problemem jest ustawianie podpór tam, gdzie akurat nie przeszkadzają w aranżacji. Słup przesunięty o kilkadziesiąt centymetrów może zmienić schemat statyczny całej więźby. Jeżeli koliduje z drzwiami lub ścianką, rozwiązaniem powinno być przeprojektowanie układu, a nie jego samowolne skrócenie.
- Dobieranie przekrojów drewna na podstawie zdjęć lub porad z forum.
- Brak ciągłego stężenia przed ułożeniem pokrycia.
- Zbyt głębokie nacięcia osłabiające krokwie w miejscach podparcia.
- Łączenie elementów wyłącznie pojedynczymi wkrętami bez sprawdzenia ich nośności.
- Przerywanie kanału wentylacyjnego przy płatwi lub załamaniu połaci.
- Brak miejsca na izolację o wymaganej grubości.
- Nieprzemyślane rozmieszczenie okien dachowych, kominów i wyłazów.
Osobnego sprawdzenia wymaga pokrycie. Dachówka, blacha na rąbek i gont bitumiczny mają inne wymagania dotyczące podłoża, rozstawu łat oraz minimalnego nachylenia. Pokrycie nie powinno być wybierane dopiero po wykonaniu więźby, bo może wymusić zmianę rozstawu krokwi, poszycia i wentylacji.
Przy nowym budynku trzeba też sprawdzić formalności związane z geometrią dachu, wysokością, kubaturą i zgodnością z projektem. Przebudowa istniejącego dachu może wymagać dodatkowych uzgodnień, szczególnie gdy zmienia się układ konstrukcyjny albo sposób użytkowania poddasza.
Kiedy mansarda jest dobrym wyborem
To rozwiązanie sprawdza się, gdy działka lub projekt wymusza określoną wysokość budynku, a inwestor chce uzyskać pełniejsze poddasze bez klasycznej wysokiej ścianki kolankowej. Dobrze zaprojektowana mansarda pozwala ustawić meble bliżej ścian i ograniczyć powierzchnię trudną do wykorzystania.
Nie wybrałbym jej jednak tylko dlatego, że wygląda efektownie. W porównaniu z prostym dachem dwuspadowym ma więcej elementów, połączeń i obróbek, a więc także więcej miejsc wymagających kontroli. Jeżeli najważniejsza jest niska cena i szybki montaż, prostsza geometria zwykle będzie rozsądniejsza.
Przed podjęciem decyzji dobrze porównać trzy warianty na jednym rzucie poddasza: dach dwuspadowy, dach z wysoką ścianką kolankową oraz mansardę. Różnica nie polega tylko na powierzchni podłogi. Trzeba zestawić także koszt drewna, liczbę podpór, trudność izolowania, liczbę obróbek i przyszłą łatwość napraw.
Najpierw policz przestrzeń, potem wybierz kształt więźby
Dobrze wykonany dach mansardowy zaczyna się od spójnego projektu, w którym geometria, obciążenia, drewno, pokrycie i izolacja są rozpatrywane razem. Najważniejszym miejscem nie jest sama kalenica, lecz załamanie połaci, ponieważ właśnie tam spotykają się wymagania konstrukcyjne i wykonawcze.
Przed zamówieniem materiału warto poprosić projektanta lub konstruktora o czytelny schemat przepływu obciążeń, przekroje wszystkich głównych belek oraz detal strefy załamania. Taki komplet pozwala cieśli pracować bez zgadywania, a inwestorowi ułatwia kontrolę, czy budowa rzeczywiście przebiega zgodnie z założeniami.
Jeśli mansarda ma służyć przez dziesięciolecia, oszczędności lepiej szukać w prostocie bryły i dobrym planowaniu niż w cieńszym drewnie, mniejszej liczbie łączników czy pomijaniu wentylacji. W konstrukcji dachu kilka pozornie drobnych decyzji decyduje o tym, czy poddasze pozostanie suche, stabilne i wygodne w użytkowaniu.
