Belka 10x10 cm może być wystarczająca albo kompletnie za słaba - i właśnie dlatego w praktyce liczy się nie sam wymiar, ale rozpiętość, rodzaj obciążenia, klasa drewna oraz to, czy element pracuje wewnątrz, czy na zewnątrz. W tym tekście pokazuję, jak podejść do tematu bez zgadywania: od czego zależy nośność, jak czytać klasę C24, jakie obciążenia są realistyczne i kiedy lepiej od razu sięgnąć po większy przekrój lub drewno klejone.
Najważniejsze informacje w skrócie
- Przekrój 10x10 cm sam w sobie nie mówi nic pewnego bez rozpiętości, klasy drewna i schematu obciążenia.
- Przy drewnie C24 i swobodnym podparciu szybciej ograniczy Cię ugięcie niż samo pęknięcie materiału.
- PN-EN 338 opisuje klasę wytrzymałości, a Eurokod 5 pokazuje, jak z niej wyliczyć nośność projektową.
- Na zewnątrz i przy długotrwałym obciążeniu wynik obliczeń spada, bo drewno pracuje w trudniejszych warunkach.
- Jeśli chcesz większy zapas, zwykle bardziej opłaca się zwiększyć wysokość przekroju niż tylko „lepsza” klasa drewna.

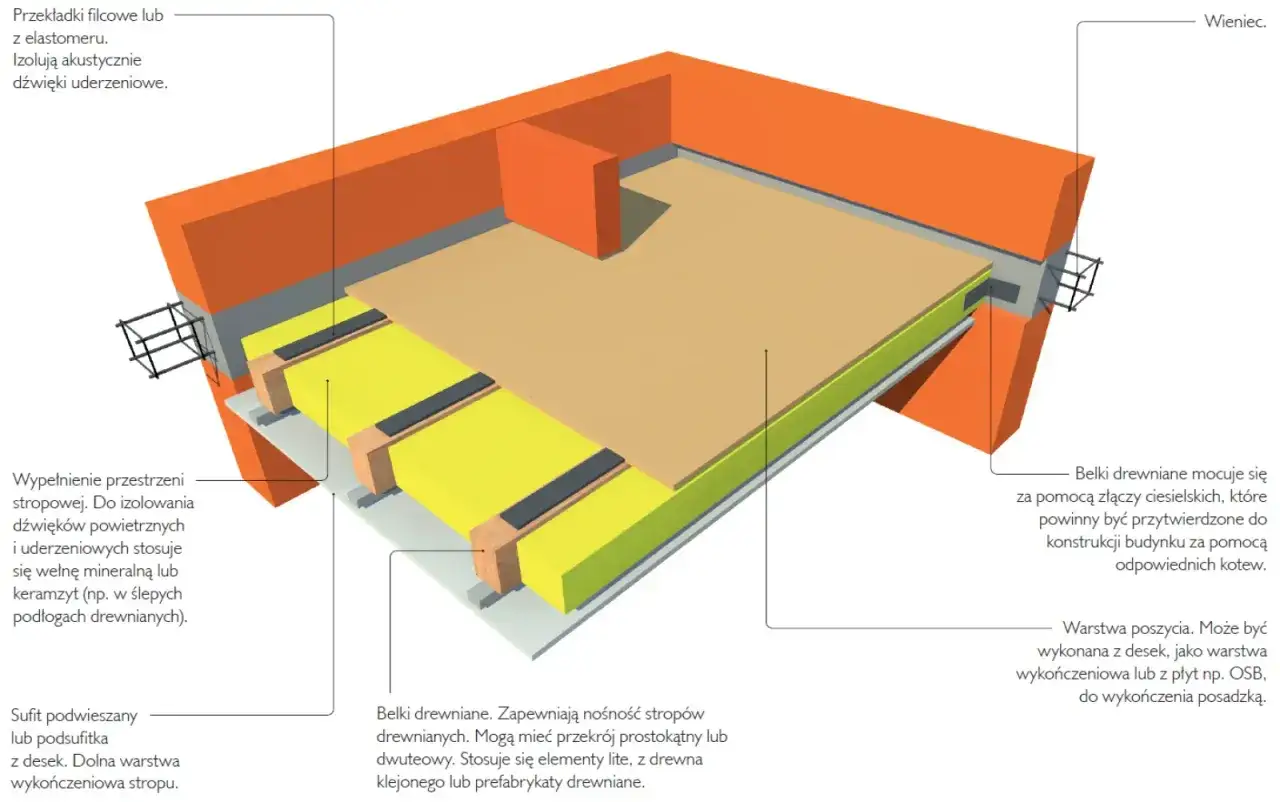

Od czego naprawdę zależy nośność belki 10x10
Ja zawsze zaczynam od jednego pytania: czy ten element pracuje jako krótka belka pomocnicza, czy jako główny nośnik całej konstrukcji. Ta sama belka 100x100 mm przy rozpiętości 2 m może zachowywać się poprawnie, a przy 4 m zacząć pracować zbyt miękko, choć „na oko” nadal wygląda solidnie. W drewnie konstrukcyjnym geometria i warunki pracy potrafią zmienić wynik bardziej niż sam gatunek drewna.
- Rozpiętość - im dłuższe przęsło, tym szybciej rośnie moment zginający i ugięcie. To właśnie dlatego długość belki ma tak duży wpływ na nośność.
- Rodzaj obciążenia - ciężar rozłożony równomiernie jest dla belki łagodniejszy niż obciążenie skupione w jednym punkcie.
- Sposób podparcia - belka swobodnie podparta zachowuje się inaczej niż element utwierdzony, ciągły albo wysięgowy.
- Klasa użytkowania - suche wnętrze, przestrzeń pod dachem i środowisko zewnętrzne to trzy różne warunki pracy dla drewna.
- Stężenie boczne - brak podparcia bocznego zwiększa ryzyko wyboczenia boczno-skrętnego, czyli skręcania się elementu pod obciążeniem.
- Podcięcia i otwory - wycięcia przy podporach, pod łączniki albo instalacje lokalnie osłabiają przekrój i nie wolno ich bagatelizować.
W praktyce to właśnie te czynniki decydują o tym, czy belka jest bezpieczna, czy tylko „wygląda na mocną”. Żeby nie mieszać intuicji z obliczeniami, trzeba jeszcze dobrze rozumieć klasę drewna i warunki, w jakich element ma pracować.
Jak czytać klasę drewna i warunki pracy
W oznaczeniu C24 nie chodzi o gatunek, tylko o klasę wytrzymałości. Sosna, świerk czy inne drewno mogą trafić do tej samej klasy, jeśli spełniają wymagania wytrzymałościowe. Moduł sprężystości jest tu równie ważny jak sama wytrzymałość, bo mówi, jak bardzo belka będzie się uginać pod obciążeniem. Właśnie dlatego dwa elementy o podobnej cenie mogą dawać zupełnie inny efekt użytkowy.
| Materiał | Co oznacza | Mocne strony | Kiedy ma sens |
|---|---|---|---|
| Drewno lite C24 | Najpopularniejsza klasa drewna konstrukcyjnego dla prostych przekrojów | Dobra dostępność i rozsądna cena | Krótsze przęsła, belki pomocnicze, standardowe konstrukcje |
| KVH | Suszone, sortowane i zwykle bardziej stabilne wymiarowo drewno konstrukcyjne | Mniej paczy się i łatwiej uzyskać prosty element | Gdy liczy się powtarzalność, prosty montaż i lepsza geometria |
| BSH / glulam | Drewno klejone warstwowo o bardzo dobrej przewidywalności parametrów | Duża sztywność i dobra praca przy większych rozpiętościach | Dłuższe przęsła, widoczne belki, bardziej wymagające konstrukcje |
Eurokod 5 rozróżnia też czas działania obciążenia. Inaczej liczy się ciężar stały, inaczej śnieg, a jeszcze inaczej chwilowe obciążenie użytkowe. Do tego dochodzi klasa użytkowania: we wnętrzu suchym drewno pracuje w łagodniejszych warunkach niż na zewnątrz, gdzie wilgoć i zmiany temperatury przyspieszają osłabienie elementu. To właśnie dlatego ta sama belka może mieć inną nośność projektową w różnych miejscach budynku. Kiedy materiał jest już nazwany po imieniu, można wreszcie sprawdzić, co z niego wynika w liczbach.

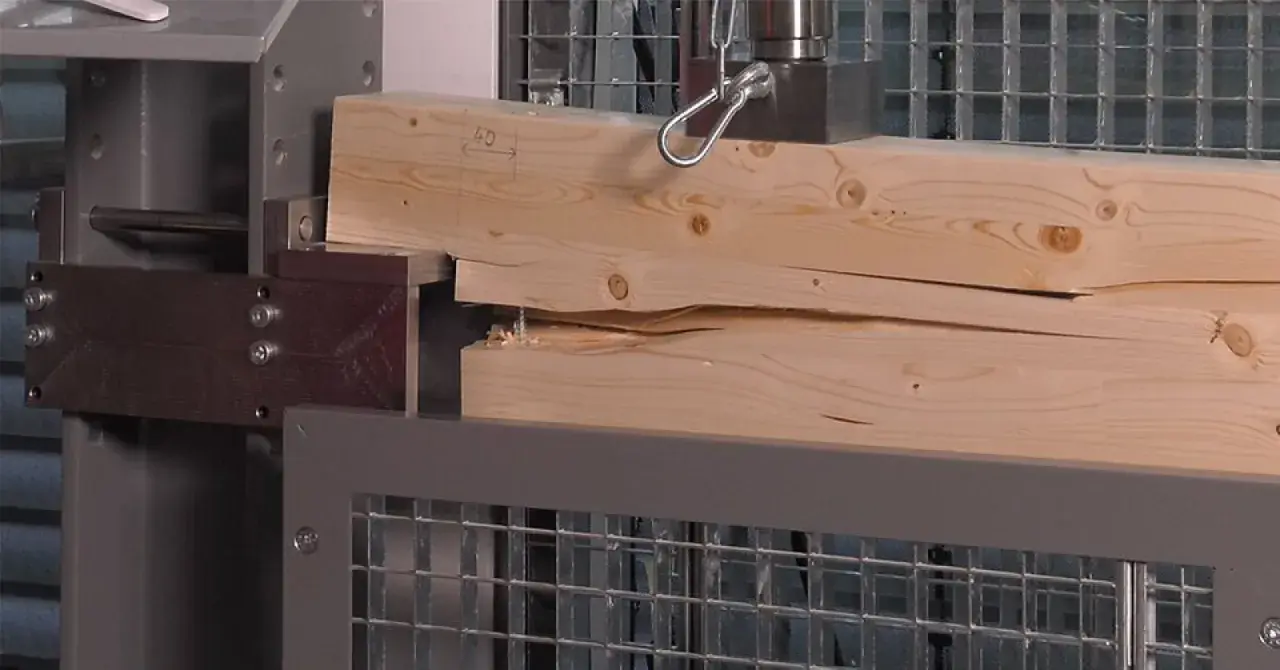

Ile realnie uniesie belka 10x10 z C24
Przyjmuję tu belkę swobodnie podpartą, z drewna C24, o przekroju 100x100 mm i równomiernie rozłożonym obciążeniu. To dobry punkt odniesienia, ale nie jest to wynik uniwersalny. W obliczeniach konstrukcyjnych liczy się nie tylko wytrzymałość materiału, ale też ugięcie, czyli to, jak bardzo belka „siada” pod ciężarem.
Dla przekroju 100x100 mm moduł przekroju wynosi około 166,7 cm³. Przy C24 i obciążeniu krótkotrwałym w klasie użytkowania 1 projektowa odporność na zginanie wychodzi orientacyjnie na poziomie 2,8 kNm. Żeby jednak przełożyć to na praktykę, trzeba jeszcze uwzględnić rozpiętość, bo dla belki swobodnie podpartej obowiązuje prosty związek q = 8M/L².
| Rozpiętość | Granica zginania | Granica ugięcia l/300 | Co faktycznie decyduje |
|---|---|---|---|
| 2,0 m | około 5,5 kN/m, czyli 565 kg/m | około 2,9 kN/m, czyli 300 kg/m | Ugięcie |
| 2,5 m | około 3,5 kN/m, czyli 360 kg/m | około 1,5 kN/m, czyli 153 kg/m | Ugięcie |
| 3,0 m | około 2,5 kN/m, czyli 251 kg/m | około 0,9 kN/m, czyli 89 kg/m | Ugięcie |
| 4,0 m | około 1,4 kN/m, czyli 141 kg/m | około 0,4 kN/m, czyli 37 kg/m | Ugięcie |
Uwaga: wartości są orientacyjne, dotyczą obciążenia równomiernie rozłożonego i nie uwzględniają wszystkich lokalnych detali, takich jak wycięcia, sposób zamocowania czy osłabienia przy podporach. Jeśli ciężar działa punktowo w środku belki, jako szybki punkt odniesienia przyjmij mniej więcej połowę tych wartości. W praktyce właśnie ugięcie częściej ogranicza użyteczność belki niż samo zniszczenie materiału. I to dobrze pokazuje, dlaczego w następnym kroku warto porównać 10x10 z większym przekrojem, a nie tylko z lepszą klasą drewna.
Kiedy 10x10 wystarcza, a kiedy lepiej zwiększyć przekrój
Najbardziej opłacalna poprawka zwykle nie polega na szukaniu „lepszego” drewna, tylko na zwiększeniu wysokości przekroju. Dla zginania nośność rośnie mniej więcej z kwadratem wysokości, a sztywność z jej czwartą potęgą, więc nawet niewielka zmiana wymiaru daje wyraźny efekt użytkowy. Z mojego punktu widzenia to właśnie dlatego w konstrukcjach drewnianych wysokość belki bywa ważniejsza niż szerokość.
| Przekrój | Zmiana nośności na zginanie | Zmiana sztywności | Kiedy ma sens |
|---|---|---|---|
| 10x10 | Baza | Baza | Krótkie przęsła, lekkie zadaszenia, elementy pomocnicze |
| 12x12 | Około +44% | Około +107% | Gdy potrzebujesz wyraźnego zapasu bez dużego skoku gabarytu |
| 14x14 | Około +96% | Około +284% | Dłuższe przęsła, większe obciążenia, bardziej wymagające zastosowania |
Jeśli masz wybór między 10x10 a 10x14, prawie zawsze lepszy będzie wariant wyższy, bo to wysokość robi największą różnicę przy zginaniu i ugięciu. Przy dłuższych przęsłach często bardziej opłaca się od razu sięgnąć po BSH niż walczyć z dolną granicą dla litego drewna. Przy krótkich odcinkach i lekkich zadaszeniach 10x10 nadal bywa rozsądne, ale nie jako uniwersalny rozmiar „na wszystko”. Następny krok to już nie sam dobór przekroju, tylko wychwycenie błędów, które zjadają zapas nośności.
Najczęstsze błędy przy ocenie belki 10x10
W praktyce najwięcej problemów nie wynika z tego, że drewno było „za słabe”, tylko z tego, że źle oceniono warunki pracy elementu. Belka może mieć dobry przekrój, a mimo to pracować zbyt ciężko, jeśli projekt uwzględniał tylko ciężar własny, a pominął śnieg, użytkowanie albo brak stężenia bocznego.
| Błąd | Dlaczego szkodzi | Lepsze podejście |
|---|---|---|
| Patrzenie wyłącznie na wymiar 10x10 | Sam przekrój nic nie mówi o rozpiętości ani o sposobie podparcia | Najpierw ustal przęsło, schemat statyczny i rodzaj obciążenia |
| Traktowanie wnętrza i zewnętrza tak samo | Wilgoć obniża warunki pracy i zwiększa deformacje w czasie | Sprawdź klasę użytkowania i zabezpieczenie drewna |
| Mylenie belki ze słupem | Belka pracuje na zginanie, a słup na ściskanie i wyboczenie | Nie przenoś wprost wyników z jednego typu elementu na drugi |
| Ignorowanie obciążeń punktowych | Jeden ciężki punkt potrafi obciążyć belkę mocniej niż ten sam ciężar rozłożony równomiernie | Przy obciążeniu skupionym licz nośność ostrożniej |
| Nacięcia przy podporach i pod łączniki | Osłabiają przekrój dokładnie tam, gdzie naprężenia są największe | Planuj łączenia tak, by nie wycinać zbyt dużo materiału w strefie pracy |
| Brak podparcia bocznego | Zwiększa ryzyko skręcania i utraty stateczności | Zapewnij stężenie lub dodatkowe podparcie boczne |
Najbardziej zdradliwe są właśnie te rzeczy, których nie widać na pierwszy rzut oka: wilgoć, podcięcia, skręcenie włókien i brak podparcia bocznego. W praktyce to one często decydują o tym, czy belka pracuje spokojnie, czy zaczyna się niebezpiecznie odkształcać. Zostaje już tylko szybka lista kontrolna przed montażem.
Co sprawdzić przed montażem, żeby 10x10 nie okazało się za słabe
- Zmierz rozpiętość w świetle podpór, a nie tylko odległość „na oko”.
- Ustal, czy obciążenie będzie równomierne, czy skupione w jednym miejscu.
- Sprawdź klasę wytrzymałości na stemplu lub w dokumentacji materiału.
- Oceń warunki pracy: suche wnętrze, przestrzeń pod zadaszeniem czy pełna ekspozycja na pogodę.
- Zapewnij podparcie boczne tam, gdzie element może się skręcać lub wyboczyć.
- Unikaj wycięć i otworów w strefach największych naprężeń, zwłaszcza przy podporach.
- Jeśli belka ma podtrzymywać coś istotnego, nie zastępuj obliczeń orientacyjnym przelicznikiem.
Jeżeli przęsło jest krótkie, obciążenie lekkie, a drewno ma klasę C24 i pracuje w suchych warunkach, 10x10 cm często wystarcza. Gdy rośnie rozpiętość, ciężar albo wilgoć, dużo szybciej opłaca się zwiększyć wysokość przekroju lub przejść na drewno klejone, niż liczyć na to, że sam wymiar rozwiąże problem. Przy konstrukcjach nośnych rozsądek i zapas bezpieczeństwa są ważniejsze niż szukanie najtańszego „standardu na wszystko”.
