Najkrócej: co decyduje o powodzeniu układu ciągłego
- Największe momenty nie zawsze pojawiają się w środku przęsła, lecz często nad podporami.
- W drewnie liczy się nie tylko klasa wytrzymałości, ale też sztywność, wilgotność i jakość połączeń.
- Przy większych rozpiętościach zwykła tarcica bywa za mało przewidywalna, a lepiej sprawdza się KVH, BSH albo LVL.
- Ugięcie i drgania potrafią być ważniejsze od samej nośności obliczeniowej.
- Układ ciągły wymaga dobrego schematu podpór, bo osiadanie jednej z nich zmienia pracę całej belki.
- Łączenia i oparcia trzeba planować razem z obliczeniami, a nie po montażu.
Jak pracuje układ ciągły i dlaczego zmienia rozkład sił
Ja w takich konstrukcjach zawsze zaczynam od pytania, gdzie naprawdę „pracuje” przekrój. W belce o kilku przęsłach obciążenie jednego pola wpływa na sąsiednie podpory, więc nie da się jej traktować jak trzech osobnych, niezależnych belek. To właśnie daje przewagę: dobrze zaprojektowany element może być smuklejszy i bardziej ekonomiczny niż kilka osobnych odcinków o tej samej długości.
Najważniejsza różnica polega na tym, że nad podporami pojawiają się momenty ujemne. W praktyce oznacza to, że górne włókna drewna mogą pracować na rozciąganie, a to dla projektu i detali jest znacznie bardziej wymagające niż klasyczne zginanie w środku przęsła. Do tego dochodzi ścinanie przy podporach, nacisk miejscowy i wrażliwość na ewentualne osiadanie podpór.
Co dzieje się nad podporami
W jednoprzęsłowej belce wszystko jest dość intuicyjne: największe zginanie zwykle wypada pośrodku, a końce są mniej obciążone. W układzie ciągłym obraz się odwraca. Podpora środkowa nie jest neutralnym punktem podparcia, tylko miejscem, w którym kumulują się siły i momenty z dwóch stron. Dlatego przy drewnie tak ważne są strefy przypodporowe, łączniki i sposób oparcia na murze albo słupie.
Przeczytaj również: Kantówka drewniana - Jak wybrać i uniknąć błędów?
Dlaczego ugięcie bywa ważniejsze od samej nośności
Dla użytkownika komfort użytkowania zwykle psuje nie tyle pęknięcie, ile nadmierne ugięcie, skrzypienie albo odczuwalne drgania. Dwa elementy z tej samej klasy wytrzymałości mogą zachowywać się zupełnie inaczej, jeśli mają inną sztywność EI, czyli iloczyn modułu sprężystości i momentu bezwładności przekroju. Właśnie dlatego przy większych rozpiętościach sama klasa materiału nie załatwia sprawy.
W praktyce do poprawnego odczytania zachowania belki potrzebny jest cały schemat: obciążenia, podpory, przekrój, połączenia i warunki użytkowe. I właśnie to prowadzi do wyboru materiału, bo w drewnie nie każdy przekrój zniesie taki rozkład sił równie dobrze.
Dlaczego drewno konstrukcyjne sprawdza się w takim układzie
Przy układach ciągłych patrzę na drewno dużo szerzej niż tylko przez pryzmat klasy wytrzymałości. W Polsce najczęściej spotyka się materiał zgodny z PN-EN 14081 dla drewna litego i PN-EN 14080 dla drewna klejonego, a klasy wytrzymałości opisuje m.in. PN-EN 338. Dla użytkownika oznacza to jedno: nie każde „ładne drewno” nadaje się do pracy nośnej, a w konstrukcji liczy się powtarzalność parametrów.Warto też pamiętać o wilgotności. W praktyce drewno konstrukcyjne często trafia na budowę w zakresie około 12-18%, bo zbyt mokry materiał będzie się później odkształcał, a zbyt suchy i źle przechowywany może pękać. Jeśli mówimy o klasie C24, to sama liczba też nie jest przypadkowa: chodzi o materiał o charakterystycznej wytrzymałości na zginanie rzędu 24 MPa. To już solidny punkt wyjścia, ale nie zastępuje obliczeń.
| Materiał | Co daje w praktyce | Kiedy ma najwięcej sensu | Na co uważać |
|---|---|---|---|
| C24 | Jest dostępne, przewidywalne i wystarczające przy prostszych układach | Krótki i średni rozstaw podpór, standardowe stropy, mniej wymagające podciągi | Sama klasa nie rozwiąże problemu ugięcia ani skręcania |
| KVH | Ma dobrą powtarzalność wymiarową i zwykle mniej się wypacza | Gdy liczy się stabilny montaż i czysta geometria elementu | Nie kupuje się go „na wszelki wypadek”; trzeba znać realne wymagania projektu |
| BSH | Daje bardzo dobrą kombinację wytrzymałości i sztywności | Większe rozpiętości, elementy widoczne, bardziej wymagające obciążenia | Warto sprawdzić detale połączeń i sposób zabezpieczenia powierzchni |
| LVL | Ma wysoką jednorodność i pozwala uzyskać smuklejszy przekrój | Gdy projekt wymaga dużej sztywności przy ograniczonej wysokości elementu | Trzeba uwzględnić dostępność, detale oparcia i łączenia |
Wniosek jest prosty: im bardziej wymagający układ, tym bardziej opłaca się myśleć o materiale jako o systemie właściwości, a nie o samym przekroju. Sama klasa drewna nie wystarczy jednak bez dobrego schematu i detali połączeń.
Jak dobrać przekrój, podpory i połączenia bez zgadywania

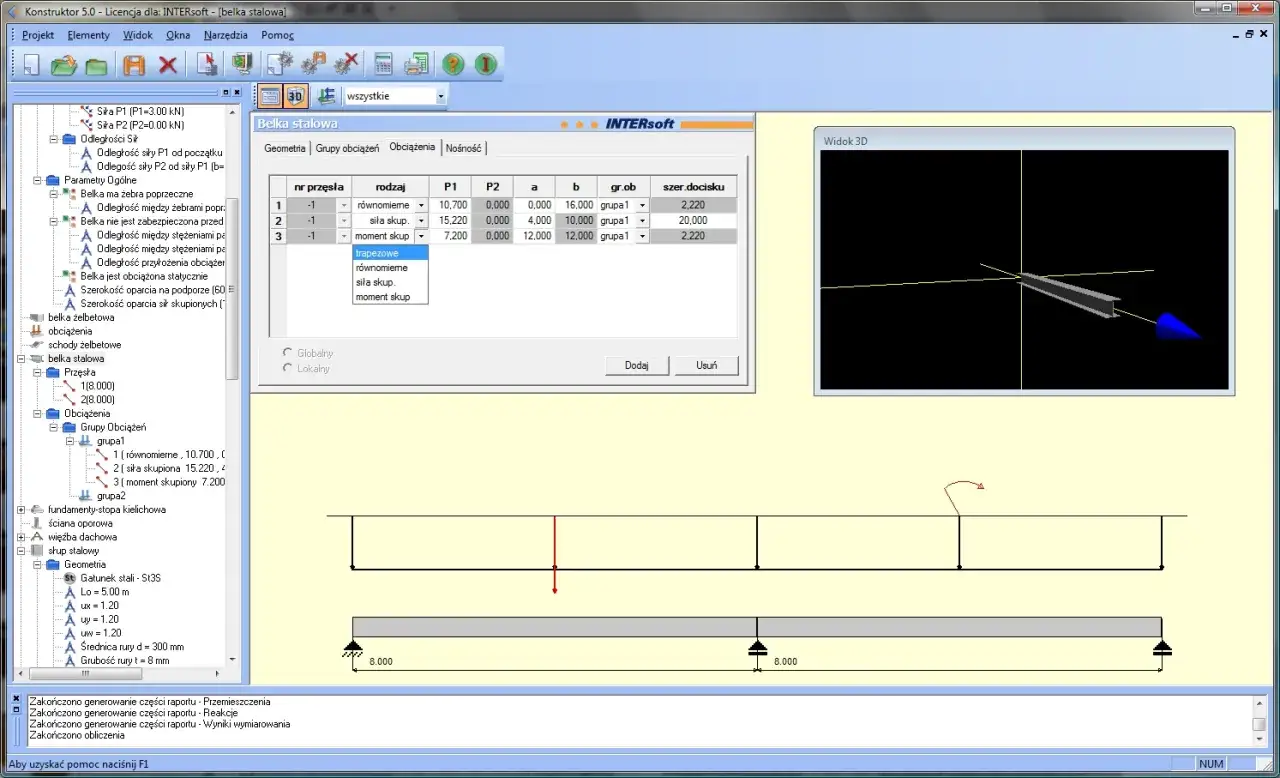

W praktyce nie zaczynam od „jak grube ma być drewno”, tylko od listy obciążeń i od tego, jak naprawdę pracują podpory. Przy obliczeniach konstrukcyjnych trzymam się logiki Eurokodu 5, bo w drewnie szczegóły wykonawcze mają duży wpływ na wynik. To szczególnie ważne wtedy, gdy belka przenosi nie tylko ciężar własny, ale też strop, dach, ścianę działową albo obciążenie punktowe od innego elementu.
- Zbieram obciążenia - ciężar własny, warstwy wykończeniowe, użytkowe, śnieg, wiatr i ewentualne obciążenia punktowe od ścianek lub instalacji.
- Określam schemat podpór - sprawdzam, czy podpory są nośne, jak sztywne są w rzeczywistości i czy jedna z nich może osiąść bardziej niż pozostałe.
- Sprawdzam zginanie, ścinanie i ugięcie - w układach ciągłych ugięcie i drgania potrafią wyjść wcześniej niż problem z samą nośnością.
- Dobieram przekrój do sztywności, nie tylko do wytrzymałości - gdy smukłość robi się zbyt duża, często lepiej przejść z drewna litego na BSH albo LVL.

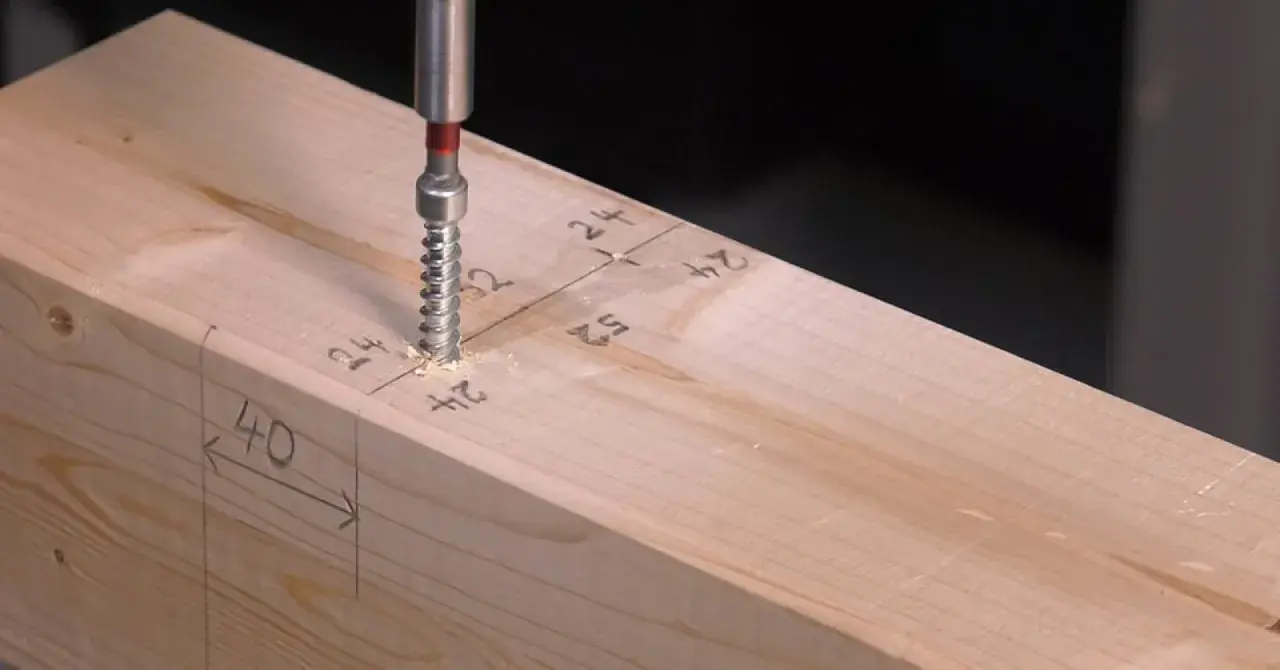

- Projektuję połączenia i oparcia - łączenia nie powinny trafiać przypadkowo w strefę największych momentów ani być ukrywane „tam, gdzie pasuje wykonawcy”.
- Uwzględniam warunki użytkowe - inny detal wybieram do suchego wnętrza, a inny do strefy z większą wilgotnością albo okresowym zawilgoceniem.
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, to byłaby nią właśnie sztywność i poprawny detal podparcia, a nie sam zapis w klasie materiału. Nawet dobry projekt można zepsuć kilkoma pozornie drobnymi błędami na etapie wykonania.
Najczęstsze błędy przy takich elementach
Przy belkach opartych na kilku podporach powtarza się kilka błędów, które z zewnątrz wyglądają niewinnie, a później generują realne kłopoty. Najczęściej widzę to w miejscach, gdzie ktoś chciał „zaoszczędzić na nadmiarze materiału”, ale nie policzył, jak belka zachowa się po obciążeniu użytkowym.
- Mylenie nośności z sztywnością - materiał może wytrzymać obciążenie, a i tak uginać się za mocno.
- Ignorowanie osiadania podpór - wystarczy niewielka różnica poziomów, żeby układ zaczął pracować inaczej niż w projekcie.
- Łączenie elementu w złym miejscu - w układzie ciągłym podpora nie jest automatycznie strefą bezpieczną dla złącza.
- Pomijanie obciążeń punktowych - komin, ścianka działowa albo cięższy detal montażowy potrafią zmienić wszystko.
- Źle dobrana wilgotność i brak zabezpieczenia - drewno pracuje z otoczeniem, więc środowisko montażu ma znaczenie od pierwszego dnia.
- Brak sprawdzenia drgań - zwłaszcza w stropach komfort użytkowania potrafi być równie ważny jak sama wytrzymałość.
Tu nie chodzi o straszenie, tylko o uczciwe nazwanie granic. W drewnie detal i warunki pracy są często ważniejsze niż intuicja. A jeśli inwestor chce efektu lekkiej, otwartej przestrzeni, od razu pojawia się pytanie, gdzie taki układ naprawdę daje korzyść.
Gdzie ten układ naprawdę się opłaca w praktyce
Najlepsze zastosowania to te, w których układ ciągły pozwala ograniczyć liczbę podpór, a jednocześnie zachować estetykę i sensowną wysokość przekroju. Z mojego punktu widzenia dobrze sprawdza się tam, gdzie belka ma nie tylko „trzymać”, ale też nie psuć przestrzeni. W drewnie ma to duże znaczenie, bo często element pozostaje widoczny.| Zastosowanie | Dlaczego ma sens | Kiedy lepiej uważać |
|---|---|---|
| Otwarte strefy dzienne w domu jednorodzinnym | Umożliwia większą swobodę aranżacji i mniej słupów w środku pomieszczenia | Przy źle rozpoznanych obciążeniach łatwo o zbyt duże ugięcie |
| Tarasy, wiaty i pergole | Ważna jest lekkość konstrukcji i estetyczny, smukły przekrój | Trzeba bardzo dobrze rozwiązać ochronę przed wilgocią i detal łączeń |
| Stropy nad większym otworem lub wnęką | Układ ciągły pozwala lepiej rozłożyć siły niż kilka przypadkowych odcinków | Podpory muszą mieć podobną sztywność i dobrze przenosić nacisk |
| Dachy o kilku podporach pośrednich | Można lepiej dopasować przekrój do geometrii i ograniczyć liczbę dodatkowych elementów | Przy większych rozpiętościach zwykle rośnie sens zastosowania BSH albo LVL |
| Małe, proste odcinki bez szczególnych wymagań | Tu układ ciągły bywa po prostu zbędnie skomplikowany | Czasem zwykła belka jednoprzęsłowa jest tańsza i rozsądniejsza |
Jeżeli miałbym to ująć praktycznie, układ ciągły ma największy sens wtedy, gdy chce się ograniczyć podpory i wykorzystać drewno bardziej efektywnie, ale bez udawania, że każdy projekt na tym zyska. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed zamówieniem elementu.
Co sprawdzam przed zamówieniem elementu, żeby nie poprawiać go na budowie
Zanim cokolwiek trafi do produkcji albo na budowę, przechodzę przez prostą checklistę. Ona nie zastępuje projektu, ale szybko pokazuje, czy ktoś nie zostawił zbyt wielu założeń „na czuja”. To oszczędza najwięcej czasu, bo poprawki w drewnie konstrukcyjnym są zwykle droższe niż spokojne sprawdzenie detali przed zakupem.
- Czy mam pełny schemat statyczny - z rozpiętościami, podporami i miejscami ewentualnych łączeń.
- Czy znam wszystkie obciążenia - nie tylko ciężar własny, ale też śnieg, użytkowe i punktowe.
- Czy wybrano odpowiednią klasę i rodzaj drewna - C24, KVH, BSH albo LVL w zależności od wymaganej sztywności i rozpiętości.
- Czy określono warunki wilgotnościowe - szczególnie ważne przy elementach zewnętrznych i półosłoniętych.
- Czy detale połączeń mają sens - oparcie, łączniki, miejsca wierceń i ewentualne wzmocnienia.
- Czy sprawdzono ugięcie i drgania - bo w praktyce to one najczęściej decydują o satysfakcji z konstrukcji.
Jeśli miałbym zostawić jedną myśl na koniec, to byłaby taka: w drewnie konstrukcyjnym nie wygrywa najgrubszy przekrój, tylko najlepiej policzony i najlepiej zdetalowany. Przy układzie opartym na kilku podporach to właśnie ta różnica robi się najdroższa albo najcenniejsza.
