Drewniane elementy nośne potrafią wyglądać podobnie, ale o ich zastosowaniu decydują szczegóły, których nie widać na pierwszy rzut oka. W praktyce klasy drewna klejonego mówią o nośności, sztywności, sposobie ułożenia lameli i o tym, czy dany przekrój ma sens w konkretnym projekcie. Poniżej porządkuję temat tak, żeby łatwo było odczytać oznaczenia, porównać najczęściej spotykane warianty i wybrać rozwiązanie rozsądne, a nie tylko „mocniejsze na papierze”.
Najkrócej: jak ocenić, czy dana klasa ma sens w projekcie
- GL oznacza drewno klejone warstwowo, a liczba mówi o charakterystycznej wytrzymałości na zginanie w MPa.
- Sufiks h oznacza układ jednorodny, a c układ kombinowany z różnymi klasami lameli w przekroju.
- Lamelle są sortowane wizualnie albo maszynowo, więc klasa całego elementu zaczyna się jeszcze przed klejeniem.
- W praktyce najczęściej spotyka się GL24h i GL28c, a wyższa klasa nie zawsze jest najlepszym wyborem.
- Przy odbiorze liczą się też dokumenty, oznaczenie CE, zgodność z projektem i stan powierzchni elementu.

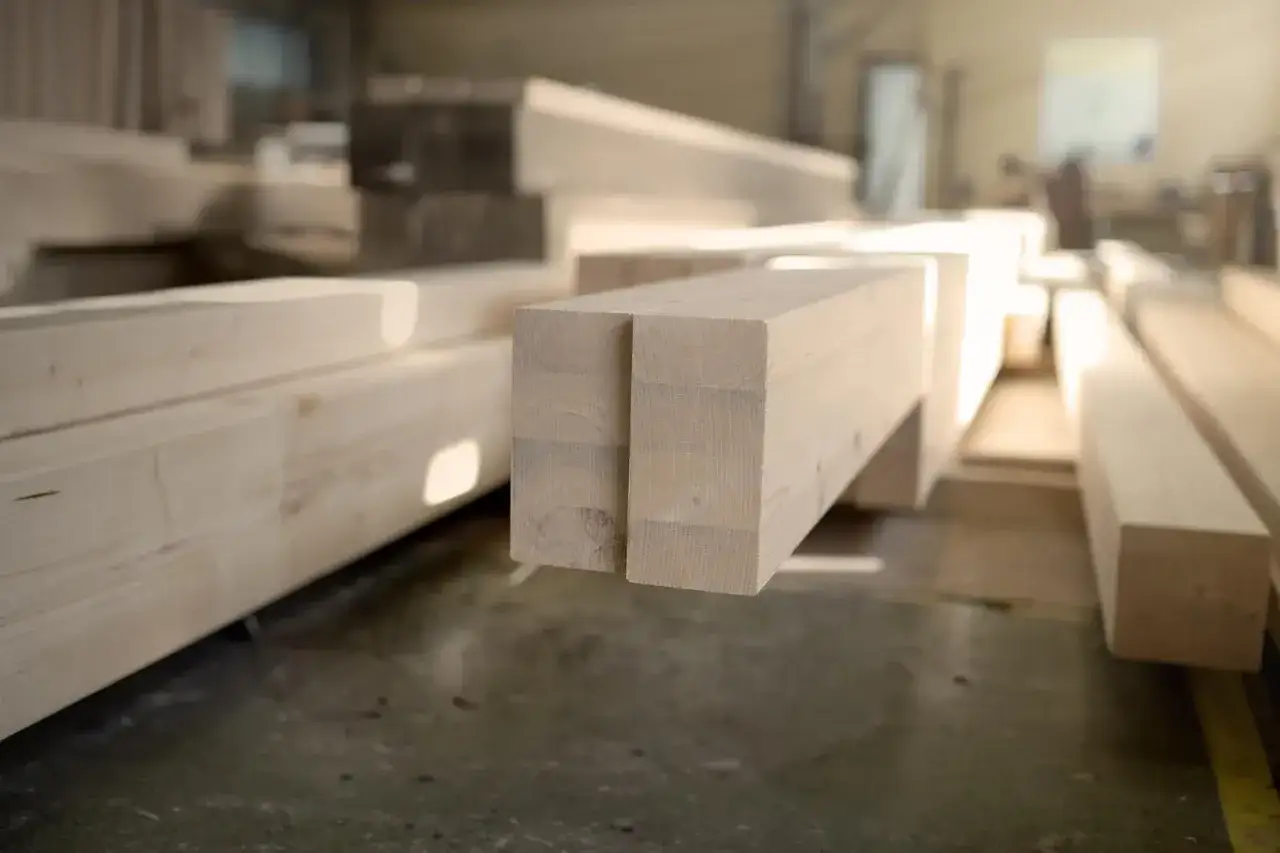

Jak czytać oznaczenia i co naprawdę mówi symbol GL
W oznaczeniu typu GL24h kryją się trzy rzeczy: materiał, poziom wytrzymałości i sposób zbudowania przekroju. GL to skrót od glued laminated timber, czyli drewna klejonego warstwowo, a liczba odnosi się do charakterystycznej wytrzymałości na zginanie wyrażonej w N/mm². W praktyce oznacza to, że GL24 nie jest opisem „jakości drewna” w ogólnym sensie, tylko parametrem obliczeniowym używanym przez konstruktora.
Sufiks też ma znaczenie. h oznacza układ jednorodny, czyli taki, w którym wszystkie lamelle w przekroju mają tę samą klasę. c wskazuje układ kombinowany, w którym warstwy zewnętrzne i wewnętrzne mogą mieć różne klasy, bo w belce nie wszystkie strefy pracują tak samo intensywnie. To właśnie dlatego ten sam materiał może być zaprojektowany bardziej ekonomicznie albo bardziej „na zapas”, zależnie od zadania.
Warto zapamiętać jeszcze jedną rzecz: drewno klejone nie zaczyna się od samego klejenia, tylko od lameli o grubości zwykle od 6 do 45 mm. Dopiero później układa się je w przekrój i dobiera pod statykę, wygląd oraz dostępność produkcyjną. Dzięki temu jedna belka może być bardzo przewidywalna w pracy, a druga bardziej zoptymalizowana materiałowo. Właśnie dlatego najpierw trzeba zrozumieć, skąd bierze się ta ocena, a dopiero potem wybierać konkretny układ.
Skąd bierze się klasa elementu nośnego
Klasa całej belki nie powstaje z przypadku. Najpierw producent sortuje lamelle, a dopiero potem z nich składa przekrój. Sortowanie może odbywać się wizualnie albo maszynowo i obejmuje między innymi sęki, przebieg włókien, gęstość, wilgotność oraz wady wpływające na pracę materiału. W praktyce chodzi o to, żeby przewidzieć, jak drewno zachowa się pod obciążeniem, a nie tylko jak wygląda na placu.
W klasyfikacji lameli pojawiają się tzw. klasy T, czyli tension grades, oparte na wytrzymałości na rozciąganie. Najczęściej spotyka się T10, T14 i T22. To ważne, bo dla drewna klejonego nie liczy się wyłącznie „siła zginania” jednej deski, lecz także to, jak zachowają się warstwy zewnętrzne tam, gdzie naprężenia są największe. Z tego powodu klasy dla lameli nie są prostym odpowiednikiem klas C używanych przy drewnie litego konstrukcyjnego.
Do tego dochodzą złącza palczaste, klej i sama kontrola procesu. W wyrób nośny nie może wejść przypadkowy materiał, a złącza muszą być przystosowane do pracy konstrukcyjnej. Dla inwestora brzmi to technicznie, ale przekłada się na rzecz bardzo prostą: element z deklarowaną klasą ma pracować przewidywalnie, jeśli został wyprodukowany i zamontowany zgodnie z projektem. To prowadzi już prosto do pytania, czy lepszy będzie układ jednorodny, czy kombinowany.
Homogeniczne i kombinowane układy mają różne zadania
Tu zwykle rozstrzyga się najwięcej praktycznych dylematów. Układ jednorodny jest prostszy w czytaniu i bywa wygodny tam, gdzie ważna jest prostota specyfikacji lub równy wygląd całego przekroju. Układ kombinowany lepiej wykorzystuje materiał, bo najmocniejsze lamelle trafiają tam, gdzie belka pracuje najciężej. W efekcie przy większych rozpiętościach albo wyższych obciążeniach właśnie ten wariant często okazuje się rozsądniejszy.
| Układ | Jak jest zbudowany | Największa zaleta | Najczęstszy kompromis | Kiedy ma sens |
|---|---|---|---|---|
| Jednorodny | Wszystkie lamelle mają tę samą klasę | Prosta specyfikacja i przewidywalność | Bywa mniej ekonomiczny przy dużych przekrojach | Standardowe belki, proste projekty, czytelne wymagania |
| Kombinowany | Warstwy zewnętrzne i wewnętrzne mają różne klasy | Lepsze wykorzystanie materiału i wyższa efektywność | Wymaga bardziej świadomego doboru | Większe rozpiętości, hale, zadaszenia, elementy o wyższych wymaganiach |
W praktyce nie ma tu prostego zwycięzcy. Jeśli projekt jest zwyczajny, układ jednorodny może być wystarczający i wygodny. Jeśli jednak belka ma przenieść większe obciążenia bez nadmiernego powiększania przekroju, układ kombinowany daje lepszą elastyczność projektową. Po tej różnicy łatwiej już zrozumieć, dlaczego na rynku dominują tylko niektóre klasy.
Najczęściej spotykane klasy na rynku i co z nich wynika
Jeżeli patrzę na rynek konstrukcyjny bez teoretyzowania, najczęściej wracają te same oznaczenia: GL20h, GL24h, GL28c, GL30c i GL32c. Wyższe klasy jednorodne też istnieją, ale w praktyce częściej spotyka się rozwiązania kombinowane, bo są łatwiejsze do zoptymalizowania pod konkretny przekrój. To nie jest detal katalogowy, tylko realna różnica w dostępności i cenie.
| Klasa | Charakterystyka | Co zwykle oznacza w praktyce |
|---|---|---|
| GL20h | Jednorodny, niższa nośność | Rozwiązanie ekonomiczne do lżejszych zadań i prostszych przekrojów |
| GL24h | Jednorodny, bardzo popularny | „Robocza” klasa dla wielu belek i więźb, dobra baza do typowych projektów |
| GL28c | Kombinowany, wyższa efektywność materiałowa | Częsty wybór przy większych rozpiętościach i bardziej wymagających konstrukcjach |
| GL30c | Kombinowany, wyższa nośność | Przydaje się tam, gdzie trzeba ograniczyć przekrój, ale nie wolno iść na kompromis z obliczeniami |
| GL32c | Kombinowany, wysoka klasa | Wybór do mocno obciążonych elementów, zwykle bardziej niszowy i droższy |
Różnice w klasach to nie tylko nośność. Zmienia się także sztywność materiału, a to dla belek bywa równie ważne jak sama wytrzymałość. W układach jednorodnych średni moduł sprężystości rośnie mniej więcej od 8,4 GPa w GL20h do ok. 14,2 GPa w GL32h, więc wyższa klasa może ograniczyć ugięcie elementu. I właśnie dlatego przy doborze nie patrzę wyłącznie na liczbę po GL, tylko na to, jak belka ma pracować w konkretnym układzie.
Jak dobrać klasę do projektu bez przepłacania
Najprostszy błąd to kupowanie „na wyrost”. Wyższa klasa nie zawsze oznacza lepszy projekt, bo konstrukcja i tak jest ograniczana przez geometrię, ugięcia, połączenia i warunki użytkowania. Jeśli przekrój jest zbyt mały albo rozpiętość zbyt duża, sama podmiana klasy nie załatwi sprawy. Czasem rozsądniej jest zmienić wysokość elementu, rozstaw podpór albo układ statyczny.
Gdy dobieram klasę, patrzę zwykle na pięć rzeczy:
- rozpiętość i schemat podparcia, bo im większe przęsło, tym szybciej rosną wymagania,
- obciążenia, zwłaszcza śnieg, wiatr i ciężar własny,
- ugięcia, które często ograniczają projekt wcześniej niż sama nośność,
- widoczność elementu, bo przy konstrukcjach eksponowanych ważna jest też estetyka powierzchni,
- dostępność producenta, bo nie każda klasa jest równie łatwa do zamówienia.

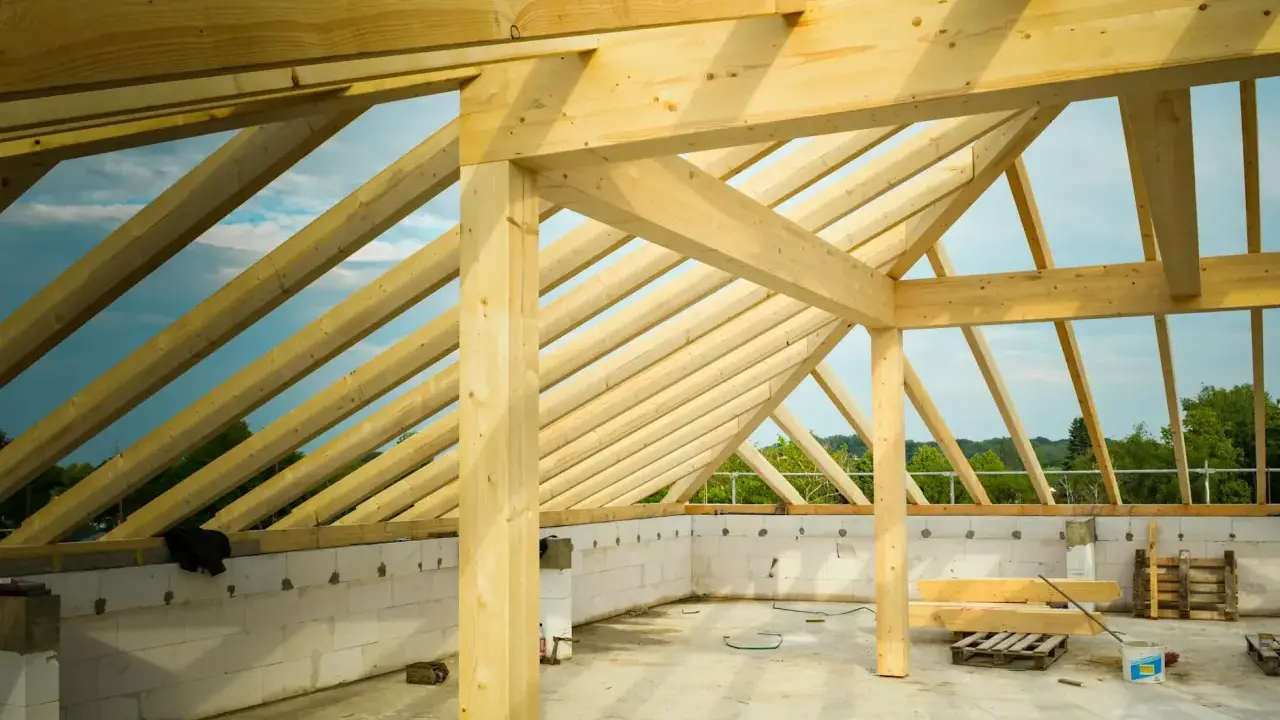

W typowych dachach i prostszych układach GL24h bywa wystarczające, ale przy halach, zadaszeniach i elementach o większym rozpięciu częściej sens ma GL28c albo GL30c. Nie traktuję tego jednak jak sztywnej reguły, bo konstruktor może dojść do zupełnie innego wniosku po analizie obciążeń i ugięć. Tu właśnie widać, że drewno konstrukcyjne nie wybacza zgadywania, ale dobrze nagradza precyzję. Zanim zamknie się zamówienie, trzeba jeszcze sprawdzić dokumenty i stan dostawy.
Na co patrzeć przy zakupie i odbiorze dostawy
Przy odbiorze nie patrzę tylko na to, czy belka jest prosta i ładna. Najważniejsze są dokumenty i zgodność z projektem. Wyrób powinien mieć oznaczenie CE, deklarację właściwości użytkowych oraz jednoznacznie podaną klasę, wymiary i producenta. Jeśli w projekcie zapisano GL24h, to nie ma sensu przyjmować „czegoś mocniejszego” bez sprawdzenia, czy zmiana nie wpływa na cały układ konstrukcyjny.
W praktyce sprawdzam też:
- czy na elemencie i w dokumentach zgadza się oznaczenie klasy,
- czy układ h albo c jest zgodny z projektem,
- czy nie ma rozwarstwień, uszkodzeń transportowych i nadmiernych pęknięć,
- czy powierzchnia odpowiada temu, co zamawiano do elementu widocznego,
- czy wilgotność i stan magazynowy nie sugerują problemów z późniejszą pracą drewna.
Najczęstsze pomyłki są zaskakująco proste: mylenie klas GL z klasami C, kupowanie po cenie za metr sześcienny bez porównania przekroju, albo ocenianie belki wyłącznie po wyglądzie słojów. To nie są drobiazgi. W konstrukcji właśnie takie skróty myślowe później kosztują najwięcej czasu i pieniędzy. I tu dochodzimy do rzeczy, którą naprawdę warto zapamiętać przed złożeniem zamówienia.
Co naprawdę warto zapamiętać przed zamówieniem elementów
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: klasa ma odpowiadać pracy elementu, a nie robić wrażenia nazwą. W drewnie klejonym najwięcej sensu ma połączenie poprawnego projektu, właściwej klasy lameli, czytelnych dokumentów i rozsądnej dostępności na rynku. Dopiero ten zestaw daje konstrukcję, która jest jednocześnie bezpieczna, ekonomiczna i łatwa do odebrania na budowie.
W polskich realizacjach najwięcej korzyści daje podejście spokojne i techniczne: sprawdzić klasę, zweryfikować układ h/c, upewnić się co do dokumentów i nie kupować „mocniejszego” materiału tylko dlatego, że tak wygląda w ofercie. Przy tym temacie nie wygrywa ten, kto wybierze najwyższą cyfrę, tylko ten, kto dobierze właściwy parametr do właściwego zadania. A to w konstrukcjach z drewna klejonego naprawdę robi różnicę.
