Najważniejsze rzeczy, które trzeba wiedzieć o dolnej belce wiązara
- To dolny, poziomy element wiązara, który zamyka trójkąt nośny i ogranicza rozparcie ścian.
- Najczęściej pracuje na rozciąganie, ale w niektórych układach może pełnić także funkcję belki stropowej.
- W praktyce najlepiej sprawdza się drewno konstrukcyjne klasy C24, suszone komorowo do około 15-18% wilgotności.
- Przekroju nie dobiera się „na oko” - decydują rozpiętość, kąt dachu, strefa śniegowa i cały układ podpór.
- To nie jest to samo co murłata, jętka czy płatew, choć te elementy często występują obok siebie.
- Najwięcej błędów wynika z mokrego drewna, złych łączników i samowolnych przeróbek na budowie.

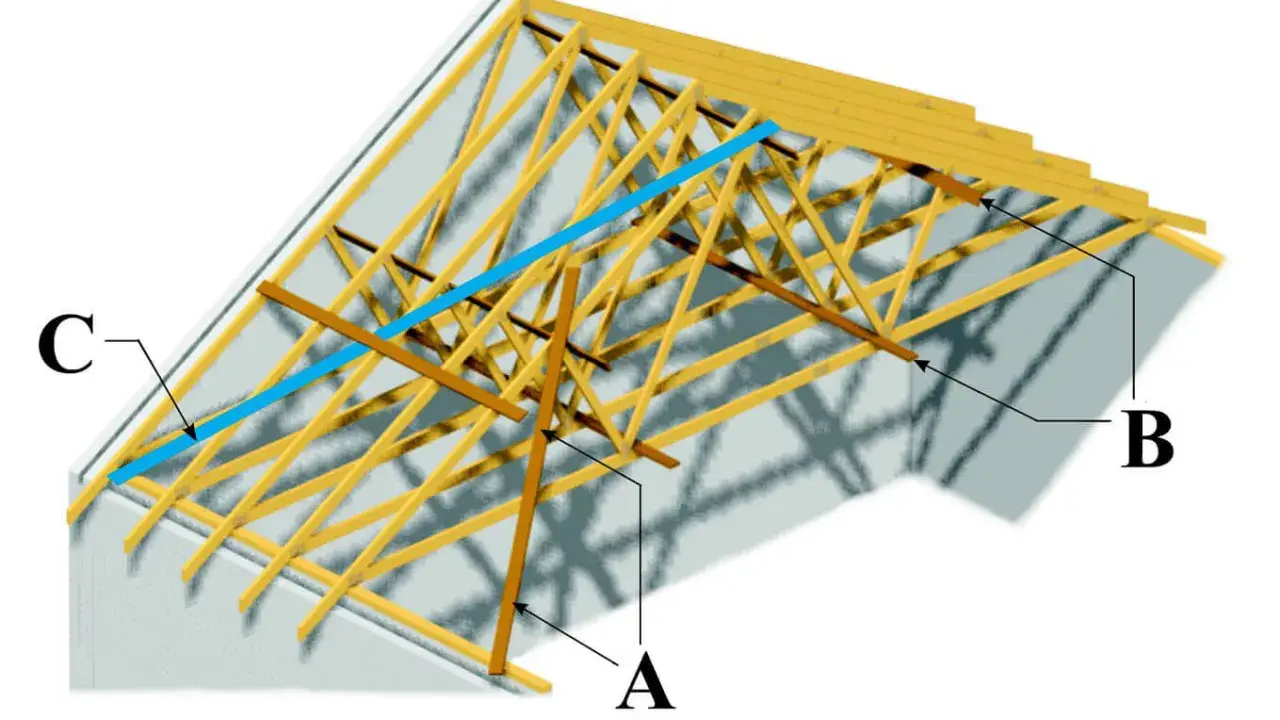

Czym jest dolna belka wiązara i dlaczego ma znaczenie
Najprościej mówiąc, to dolny poziomy element trójkąta dachowego, który spina krokwie od dołu. Jeśli krokwie chcą „rozjechać się” na boki pod ciężarem pokrycia, śniegu albo wiatru, ta belka przejmuje część sił i zamyka układ. Właśnie dlatego traktuję ją jako element nośny, a nie jako zwykły kawałek drewna do domknięcia konstrukcji.
W ciesielstwie taki element najczęściej nazywa się belką wiązarową albo po prostu ściągiem. W starszym słownictwie, a także w krzyżówkach, pojawia się jeszcze słowo tram. To nie jest jednak nazwa, którą dobrze opisywać współczesny projekt bez kontekstu, bo na budowie ważniejsze jest precyzyjne rozróżnienie funkcji niż tradycyjne określenie.
W wielu domach ta sama belka może być jednocześnie elementem stropu poddasza. To rozwiązanie ma sens, bo jeden komponent spełnia wtedy dwie funkcje: zamyka wiązar i przenosi obciążenia użytkowe. I właśnie dlatego warto odróżnić ją od innych elementów więźby, zanim przejdę do porównania z murłatą, jętką i płatwią.
Jak odróżnić ją od murłaty, jętki i płatwi
Najwięcej nieporozumień widzę wtedy, gdy ktoś wrzuca do jednego worka wszystkie poziome belki w dachu. A to błąd, bo każda z nich pracuje inaczej i w innym miejscu konstrukcji. Gdy porządkuję te pojęcia, łatwiej potem ocenić, czy projekt jest sensowny, czy tylko „wygląda solidnie”.
| Element | Gdzie pracuje | Jaka jest jego rola |
|---|---|---|
| Belka wiązarowa | Na dole wiązara, między krokwiami | Zamyka trójkąt nośny i przeciwdziała rozparciu ścian |
| Jętka | Wyżej, zwykle w górnej części krokwi | Usztywnia krokwie i zmniejsza ich rozpiętość roboczą |
| Murłata | Na wieńcu lub ścianie nośnej | Przenosi obciążenia z krokwi na mur |
| Płatew | Równolegle do kalenicy, zwykle podparta słupami | Podtrzymuje krokwie i przejmuje część ich obciążenia |
| Kleszcze | Po obu stronach krokwi i słupów | Spinają układ i zwiększają jego sztywność |
Jeśli zapamiętam tylko jedną rzecz, to tę: murłata podtrzymuje od dołu, jętka usztywnia wyżej, a dolna belka wiązara zamyka cały układ. To rozróżnienie przydaje się szczególnie wtedy, gdy inwestor dostaje projekt i chce wiedzieć, co jest w nim naprawdę nośne. Gdy już to uporządkuję, sensowniejsze staje się pytanie o materiał, z którego taki element powinien powstać.
Z jakiego drewna robić taki element
Jeżeli chodzi o materiał, ja zaczynam od klasy wytrzymałości i wilgotności. Dla drewna iglastego klasy konstrukcyjne obejmują zakres od C14 do C50, ale w więźbach domów jednorodzinnych najczęściej spotykam C24. To rozsądny kompromis między dostępnością, powtarzalnością i nośnością.
Najważniejsze są dwa parametry: drewno powinno być suszone komorowo do około 15-18% wilgotności i mieć cechy materiału konstrukcyjnego, a nie przypadkowej tarcicy z placu. Mokre elementy potrafią pracować po montażu, skręcać się i pękać, a to od razu odbija się na całej więźbie. W praktyce wolę elementy strugane czterostronnie, bo łatwiej je ocenić, lepiej się układają i dają mniej niespodzianek przy montażu.
| Materiał | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|
| C24 z drewna litego | Standardowe domy i typowe rozpiętości | Powtarzalna klasa, suszenie komorowe, brak nadmiernych skręceń |
| KVH | Gdy liczy się stabilność wymiarowa i precyzja wykonania | Zwykle ok. 15% wilgotności, mniejsza skłonność do paczenia |
| BSH | Przy większych rozpiętościach lub tam, gdzie element ma pozostać widoczny | Duża sztywność i bardzo dobra powtarzalność, ale wyższy koszt |
W praktyce często widzę pokusę, żeby „oszczędzić” na klasie drewna i przekonać samego siebie, że grubsza belka załatwi sprawę. To nie działa w prosty sposób, bo o nośności decydują również przekrój, wilgotność, układ podpór i sposób połączenia. Sama jakość drewna nie wystarczy jednak bez dopasowania do układu dachu, więc zaraz pokazuję, gdzie ten element pojawia się najczęściej.
W jakich dachach spotkasz ją najczęściej
Ta belka nie występuje w każdym dachu w identycznej roli. Inaczej pracuje w prostej więźbie krokwiowej, inaczej w jętkowej, a jeszcze inaczej w prefabrykowanych wiązarach kratowych. Granice są orientacyjne, bo projektant zawsze liczy obciążenia dla konkretnego budynku, ale praktyka budowlana daje tu dość czytelny obraz.
| Typ więźby | Typowa rozpiętość | Rola dolnej belki |
|---|---|---|
| Krokwiowa | Do około 6 m | Zamyka trójkąt i ogranicza rozparcie ścian |
| Krokwiowo-jętkowa | Około 7-11 m | Współpracuje z jętką i zwiększa sztywność układu |
| Płatwiowo-kleszczowa | Powyżej 11 m | Część sił przejmują słupy i płatwie, a belka może też pełnić funkcję stropową |
| Prefabrykowane wiązary kratowe | Zależnie od projektu | Dolny pas kratownicy pracuje jak ściąg i ma kluczowe znaczenie dla nośności |
Jak ją łączyć i gdzie najłatwiej o błąd
Najwięcej problemów widzę nie w samej geometrii, ale w wykonaniu. Dobre drewno i sensowny projekt można zepsuć na etapie łączenia, jeśli ktoś zacznie ciąć, przewiercać albo poprawiać elementy bez konsultacji z konstruktorem. Ja zawsze patrzę najpierw na dokumentację, a dopiero potem na estetykę połączeń.

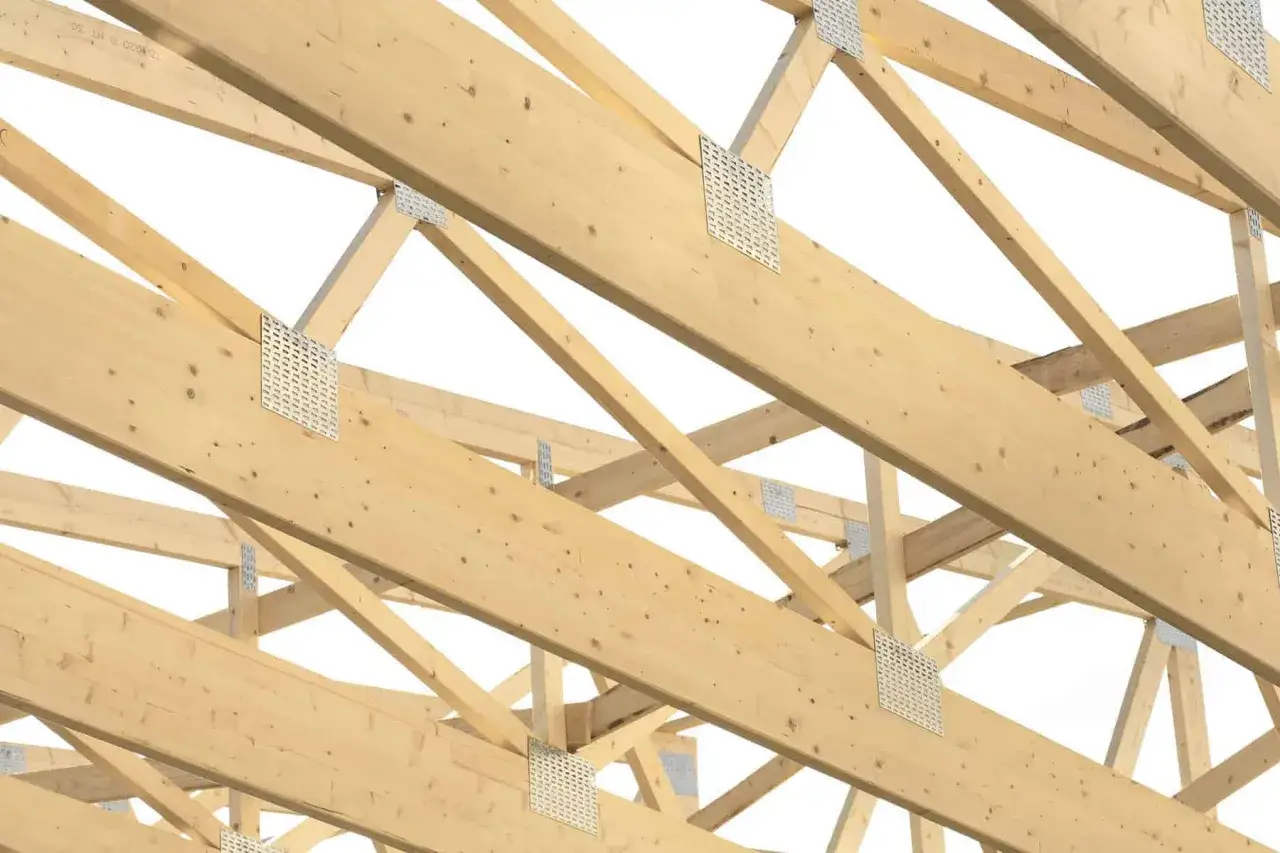

W praktyce stosuje się kilka rozwiązań: klasyczne łączniki ciesielskie, wkręty konstrukcyjne, śruby, a w prefabrykacji także płytki kolczaste. Same łączniki nie są tu dodatkiem „na wszelki wypadek”; mają przenosić siły ścinające i wyrywanie, więc ich dobór musi wynikać z projektu. Jeśli połączenie jest słabsze niż sama belka, cała konstrukcja zaczyna być tylko pozornie solidna.
- Mokre drewno - to jeden z najczęstszych błędów. Gdy wilgotność wyraźnie przekracza 20%, element może się odkształcać już po montażu.
- Samowolne docinanie - każde wycięcie zaciosu, otworu albo podcięcia powinno mieć uzasadnienie w projekcie.
- Zbyt słabe łączniki - jeśli ktoś dobiera wkręty „na oko”, konstrukcja może nie przenieść obciążeń tak, jak zakładał projektant.
- Mylenie elementu nośnego z wykończeniowym - belka wiązarowa nie jest dekoracją, tylko częścią pracy całego dachu.
- Pomijanie dodatkowych obciążeń - okna dachowe, lukarny, cięższe pokrycie czy zabudowa poddasza potrafią zmienić warunki pracy więźby.
Najbezpieczniej traktuję ten etap tak: jeśli na budowie pojawia się potrzeba „drobnej korekty”, to najpierw sprawdzam, czy nie narusza ona pracy całego wiązara. Z tych powodów przed odbiorem zawsze sprawdzam kilka rzeczy, które pozwalają wyłapać problemy, zanim staną się kosztowne.
Co sprawdzam przed odbiorem więźby
Przed zamknięciem dachu lubię przejść po konstrukcji punkt po punkcie. To nie jest przesada, tylko zwykła ostrożność. Na tym etapie dużo łatwiej poprawić detal niż później walczyć z ugięciem, skręceniem albo źle dobranym połączeniem po montażu pokrycia i zabudowy wnętrza.
- Sprawdzam, czy drewno ma deklarowaną klasę i czy nie wygląda na zbyt wilgotne.
- Patrzę, czy elementy są proste, bez dużych skręceń i świeżych pęknięć.
- Kontroluję, czy wszystkie połączenia są wykonane zgodnie z projektem, a nie „na skróty”.
- Oglądam miejsca oparcia, bo tam najczęściej pojawiają się błędy montażowe.
- Upewniam się, że nikt nie zmieniał przekrojów ani nie usuwał fragmentów elementów bez zgody konstruktora.
- Jeśli belka ma pracować także jako część stropu, oceniam, czy planowane użytkowanie poddasza nie wymaga dodatkowych wzmocnień.
Gdy te warunki są spełnione, dolna belka wiązara przestaje być anonimowym kawałkiem drewna, a staje się tym, czym naprawdę jest: elementem, który trzyma geometrię dachu i stabilizuje całą konstrukcję. Jeśli na etapie projektu albo montażu ktoś proponuje skróty, zamianę materiału lub przeróbkę „na oko”, ja zawsze zatrzymuję się o krok wcześniej i sprawdzam konsekwencje, zanim dach zostanie zamknięty.
