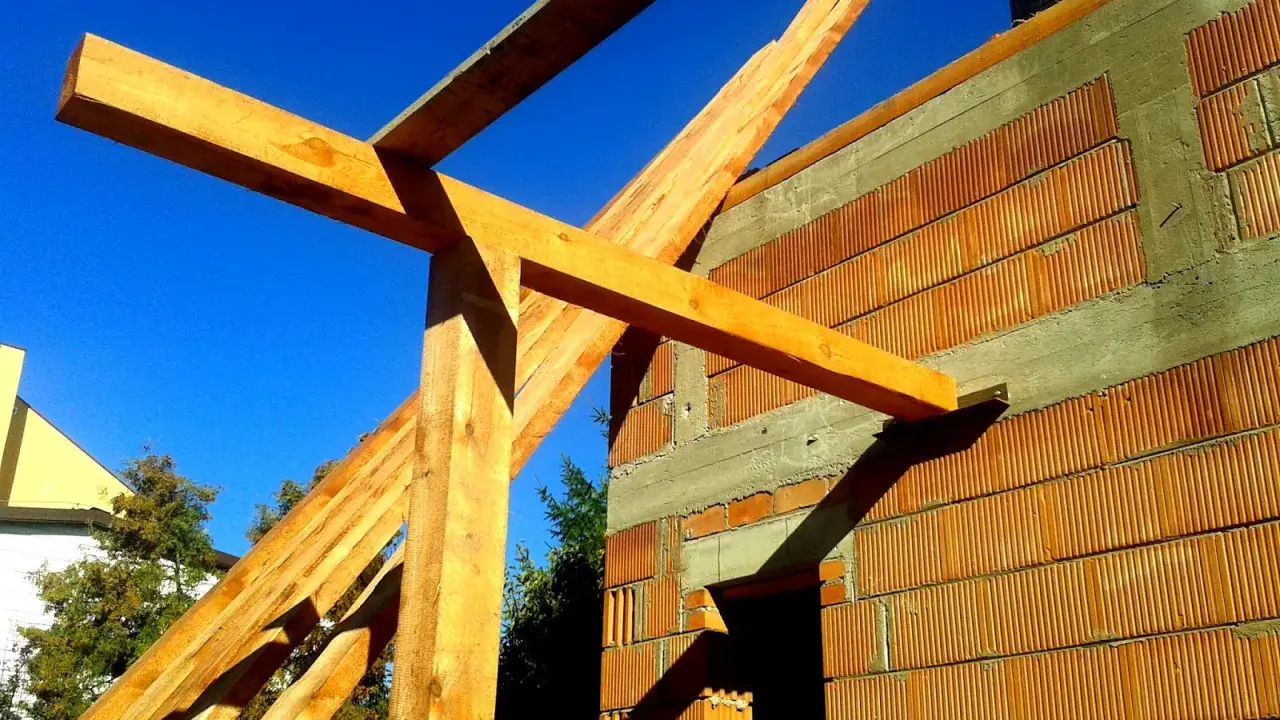

W więźbie dachowej jedna belka potrafi zmienić wszystko: przejąć ciężar połaci, ustabilizować krokwie i zdecydować o tym, czy poddasze będzie wygodne, czy pełne ograniczeń. Najczęściej chodzi o to, że belka podpierająca krokwie na dachu pełni funkcję płatwi, jętki albo murłaty, a różnica między nimi ma znaczenie dla nośności, rozpiętości i sposobu użytkowania poddasza. W tym artykule wyjaśniam, jak rozpoznać te elementy, kiedy są potrzebne, z jakiego drewna zwykle się je robi i na co uważać przy montażu.
Najważniejsze informacje o belce, która podtrzymuje krokwie
- W praktyce nie ma jednego uniwersalnego elementu: najczęściej chodzi o płatew, jętkę albo murłatę.
- To, która belka jest właściwa, zależy od rozpiętości dachu, kąta nachylenia, ciężaru pokrycia i planu użytkowania poddasza.
- Najczęstszy rozstaw krokwi w domach jednorodzinnych mieści się zwykle w przedziale 80-110 cm.
- Do więźby najbezpieczniej wybierać drewno konstrukcyjne klasy C24, suszone komorowo do około 18% wilgotności.
- Przekrój i sposób połączenia powinien dobrać konstruktor, a nie wykonawca „na oko”.
Co naprawdę oznacza taka belka w dachu
Nie lubię jednego uniwersalnego skrótu, bo w dachu miejsce montażu zmienia funkcję elementu. Gdy belka leży nisko, przy ścianie, mówimy o murłacie. Gdy biegnie wzdłuż połaci i przejmuje część obciążeń z krokwi, jest płatwią. Gdy łączy przeciwległe krokwie w górnej części więźby, staje się jętką.
Jeżeli ktoś potrzebuje jednego hasła do zapamiętania, najczęściej będzie to płatew. W języku budowlanym to po prostu pozioma belka nośna, na której krokwie mogą się opierać w wyznaczonym punkcie. W praktyce właśnie od tej różnicy zależy, czy dach będzie pracował lekko i sztywno, czy zacznie się uginać pod ciężarem pokrycia, śniegu i wiatru.
To ważne także z jeszcze jednego powodu: ta sama połaciowa konstrukcja może wyglądać podobnie z zewnątrz, ale mieć zupełnie inny schemat pracy. Dlatego w rozmowie o więźbie lepiej patrzeć na układ sił niż na samo potoczne nazewnictwo. I właśnie to rozróżnienie porządkuje cały temat.
Jak odróżnić płatew, jętkę i murłatę
W projekcie dachu te trzy elementy myli się najczęściej, bo każdy z nich „podpiera” krokwie, ale robi to w innym miejscu i w inny sposób. Gdy rozumiem ich rolę, łatwiej mi ocenić, czy konstrukcja jest logiczna, czy tylko wygląda solidnie na rysunku.
| Element | Gdzie pracuje | Co robi | Najważniejsza cecha |
|---|---|---|---|
| Murłata | Na wieńcu lub ścianie kolankowej | Daje dolne oparcie krokwi i przekazuje obciążenia na ściany | To dolna podpora, a nie element pośredni |
| Płatew | Wzdłuż połaci, wyżej niż murłata | Podpiera krokwie pośrednio i zmniejsza ich rozpiętość | Pracuje jako belka nośna w układzie płatwiowym |
| Jętka | Łączy parę krokwi mniej więcej w górnej części dachu | Usztywnia krokwie i ogranicza ich rozchodzenie się na boki | Nie tyle „niesie”, co stabilizuje układ |
Na poziomie wykonawczym to rozróżnienie ma realne skutki. Murłata wymaga dobrego zakotwienia, płatew odpowiedniego oparcia na słupach lub ścianach, a jętka właściwego połączenia z krokwiami. Bez tego nawet grube drewno nie da oczekiwanego efektu.
Ten podział prowadzi prosto do pytania, kiedy w ogóle potrzebne jest takie dodatkowe podparcie, a kiedy wystarczą same krokwie i dobrze dobrana murłata.
Kiedy dach potrzebuje dodatkowego podparcia krokwi
W prostych, niewielkich dachach układ krokwiowy może wystarczyć. Gdy jednak rośnie rozpiętość budynku, ciężar pokrycia albo planowane obciążenia od śniegu i użytkowego poddasza, pojedyncza krokiew zaczyna pracować w trudniejszych warunkach. Wtedy potrzebna jest belka pośrednia, która skraca jej efektywną długość i ogranicza ugięcie.
W praktyce spotyka się kilka dość czytelnych progów. Dachy krokwiowo-jętkowe najczęściej stosuje się przy rozpiętości ścian rzędu 5-9 m, a układy płatwiowo-jętkowe i płatwiowo-kleszczowe pozwalają zwykle wejść wyżej, często w zakres 9-12 m, a projektowo nawet dalej. Przy większych rozpiętościach konstruktor musi już bardzo uważnie policzyć podpory i przekroje, bo nie chodzi wyłącznie o wytrzymałość samej belki, ale o cały tor przenoszenia sił.
Jest też druga granica, mniej oczywista, ale równie ważna: geometria poddasza. Gdy inwestor chce pełną, wygodną przestrzeń użytkową, każda dodatkowa belka może pomagać albo przeszkadzać. Płatew bywa wtedy korzystna konstrukcyjnie, ale trzeba ją dobrze wkomponować w układ pomieszczeń. Jętka z kolei potrafi usztywnić dach, a jednocześnie zabrać trochę swobody w aranżacji skosów.
Najprościej mówiąc: im większy dach, cięższe pokrycie i bardziej wymagające poddasze, tym bardziej dodatkowe podparcie krokwi przestaje być opcją, a staje się warunkiem bezpiecznej konstrukcji. I właśnie dlatego dobór samego drewna oraz połączeń ma tak duże znaczenie.
Jak dobrać drewno, przekrój i łączenia, żeby konstrukcja pracowała poprawnie
Tu najczęściej zaczyna się prawdziwa robota projektanta. Sam fakt, że belka jest „gruba”, jeszcze niczego nie gwarantuje. Liczy się klasa drewna, wilgotność, sposób podparcia, rozstaw elementów i jakość połączeń. W więźbie dachowej najlepiej sprawdza się drewno konstrukcyjne klasy C24, a przy elementach prefabrykowanych często także KVH. W przypadku C24 wilgotność drewna nie powinna przekraczać około 18% (+/-2), bo zbyt mokry materiał po wyschnięciu potrafi się wypaczać i pękać.
| Element | Typowy zakres wymiarów | Co warto zapamiętać |
|---|---|---|
| Murłata | 10x10 cm lub 14x14 cm | To dolna podpora krokwi, która musi być dobrze zakotwiona |
| Jętka | Najczęściej 12x14 cm, 14x16 cm, czasem 16x18 cm | Jej długość zwykle nie przekracza 3,5 m |
| Płatew | Zwykle około 12-16 cm szerokości i 16-22 cm wysokości | Przekrój zależy od rozpiętości, obciążeń i liczby podpór |
| Krokiew | Często 7x14 cm, 8x16 cm lub 8x18 cm | Najczęściej pracuje w rozstawie około 80-110 cm |
Nie traktowałbym tych liczb jak gotowej recepty, tylko jak bezpieczne widełki odniesienia. Ostateczny przekrój musi wynikać z projektu, bo ta sama belka w jednym dachu będzie wystarczająca, a w innym okaże się za słaba po pierwszej zimie. Zmieniają to nawet pozornie drobne rzeczy: rodzaj pokrycia, strefa śniegowa, układ okien dachowych czy liczba podpór pośrednich.
Równie ważne są połączenia. W praktyce nie wystarczy „przybić” belki i liczyć, że konstrukcja zrobi resztę. Potrzebne są kotwy, śruby, złącza ciesielskie albo inne łączniki przewidziane do danego układu. Murłatę mocuje się zwykle do wieńca kotwami w regularnych odstępach, a połączenie krokwi z płatwią lub jętką musi być tak zaprojektowane, by nie dopuścić do luzowania się drewna podczas pracy konstrukcji.
Gdy ten etap jest zrobiony dobrze, dach zyskuje sztywność, a drewno pracuje zgodnie ze swoją rolą. To prowadzi do kolejnego problemu, który widzę na budowach częściej, niż bym chciał: do błędów popełnianych jeszcze przed montażem.
Najczęstsze błędy, które osłabiają dach już na starcie
Największy błąd, jaki widzę, to traktowanie więźby jak zestawu samych belek, a nie układu sił. Dach nie stoi dlatego, że elementy są „grube”, tylko dlatego, że każdy z nich ma dobrze przypisaną funkcję. Gdy ktoś miesza murłatę z płatwią albo próbuje zastąpić jętkę przypadkową deską, konstrukcja może wyglądać poprawnie, ale nie pracuje tak, jak powinna.
- Zbyt mokre drewno - po wyschnięciu kurczy się, paczy i pęka, a połączenia zaczynają tracić sztywność.
- Zamiana funkcji elementów - jętka nie jest tym samym co płatew, więc nie wolno projektować ich „na oko”.
- Za mały przekrój - problem nie wyjdzie od razu, ale po czasie może pojawić się ugięcie połaci i skrzypienie konstrukcji.
- Słabe zakotwienie murłaty - jeśli dolna podpora nie trzyma, cały układ zaczyna pracować z niepotrzebnym luzem.
- Brak uwzględnienia zmian w poddaszu - adaptacja na mieszkalne pomieszczenia bez ponownego przeliczenia więźby to prosta droga do kłopotów.
- Przesadne „oszczędzanie” na łącznikach - nawet dobre drewno nie pomoże, jeśli połączenia będą zbyt słabe wobec obciążeń wiatrem i śniegiem.
W praktyce najbezpieczniej działa tu zasada prostego realizmu: jeśli dach ma być trwały, musi być policzony, a nie tylko „dobrze zrobiony wizualnie”. Kiedy ten etap jest zamknięty, można już przejść do rzeczy, które warto sprawdzić przed zamówieniem materiału.
Co sprawdzić przed zamówieniem drewna do więźby
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłaby ona taka: zanim zamówisz drewno, zbierz wszystkie dane, które wpływają na pracę dachu. Bez tego łatwo kupić elementy zgodne z opisem sprzedawcy, ale niezgodne z realnymi potrzebami budynku.
- Rozpiętość budynku i układ ścian nośnych.
- Kąt nachylenia połaci i wysokość planowanego poddasza.
- Rodzaj pokrycia dachowego, bo ciężkie pokrycie stawia inne wymagania niż lekkie.
- Strefę śniegową i wiatrową, która ma realny wpływ na obciążenie konstrukcji.
- Klasy drewna, wilgotność i sposób suszenia.
- Typ połączeń oraz to, czy przewidziano płatwie, jętki, słupy lub dodatkowe usztywnienia.
- To, czy dach ma obsługiwać tylko samą konstrukcję, czy również użytkowe poddasze.
Jeżeli te informacje są znane przed zakupem, dużo łatwiej dobrać właściwy przekrój, uniknąć docinek na budowie i nie przepłacić za materiał, który później okaże się niedopasowany. W dachu drewno działa najlepiej wtedy, gdy jego rola, wymiary i połączenia wynikają z obliczeń, a nie z przyzwyczajenia albo intuicji.
