Najważniejsze rzeczy, które warto umieć odczytać z rysunku więźby
- schemat pokazuje nie tylko kształt dachu, ale przede wszystkim drogę przenoszenia obciążeń;
- najczęściej spotkasz układ krokwiowy, krokwiowo-jętkowy, płatwiowo-kleszczowy albo wiązary prefabrykowane;
- przy prostszych dachach wystarczą krokwie, ale przy większej rozpiętości potrzebne są dodatkowe podpory;
- na dobrym rysunku muszą być widoczne przekroje drewna, rozstaw elementów i miejsca podparcia;
- zmiana pokrycia, lukarny albo okna dachowe potrafią wymusić korektę całej konstrukcji;
- najbezpieczniej traktować schemat jako punkt wyjścia, a nie gotowy wybór materiału.
Jak czytać schemat więźby dachowej
Gdy patrzę na taki rysunek, najpierw szukam trzech rzeczy: gdzie dach się opiera, jak siły schodzą do ścian i co usztywnia całą konstrukcję. Sam zarys połaci mówi niewiele; ważniejsze są podpory, połączenia i wymiary, bo to one decydują, czy układ jest stabilny, czy tylko wygląda znajomo.

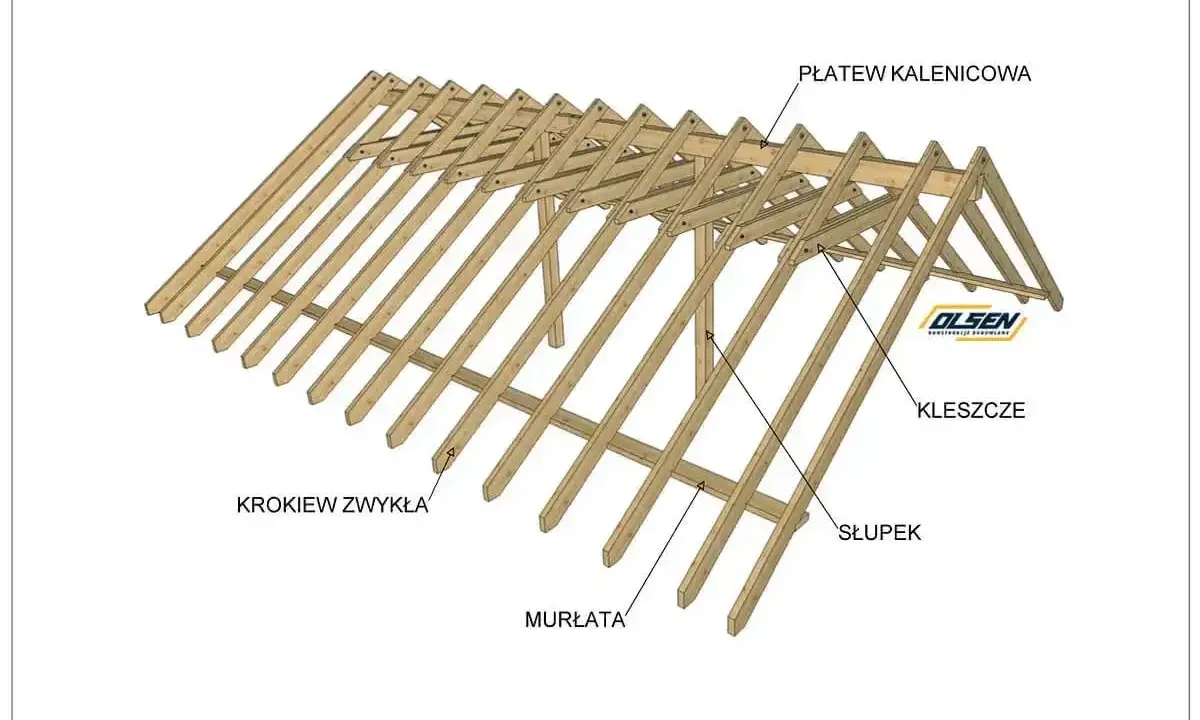

W praktyce na schemacie powinny być czytelne nazwy i role elementów. Jeśli widzę tylko kreski bez opisów, traktuję taki rysunek jako poglądowy, a nie wykonawczy. Poniższa tabela porządkuje najczęściej spotykane części więźby:
| Element | Rola w konstrukcji | Na co zwrócić uwagę |
|---|---|---|
| Murłata | Przenosi obciążenia z dachu na ściany | Musi być solidnie zakotwiona do wieńca lub ściany |
| Krokiew | Tworzy ukośny „szkielet” połaci | Ważne są długość, przekrój i rozstaw osiowy |
| Jętka | Łączy przeciwległe krokwie i je usztywnia | Nie jest tym samym co kleszcze; działa w innym miejscu układu |
| Płatew | Stanowi dodatkową linię podparcia dla krokwi | Pojawia się głównie przy większych rozpiętościach |
| Słup | Przenosi część obciążeń na niższy poziom konstrukcji | Nie może stać „w próżni”; potrzebuje pewnego oparcia |
| Zastrzał | Usztywnia słupy i płatwie | Chroni układ przed wyboczeniem i pracą boczną |
| Kleszcze | Spinają elementy i zwiększają sztywność wiązara | Są charakterystyczne dla układów płatwiowo-kleszczowych |
Jeśli rysunek nie pokazuje tych zależności, trudno mówić o realnym schemacie konstrukcyjnym. Wtedy łatwo pomylić projekt z ilustracją. A kiedy już wiemy, jak czytać oznaczenia, można przejść do porównania samych układów więźby.

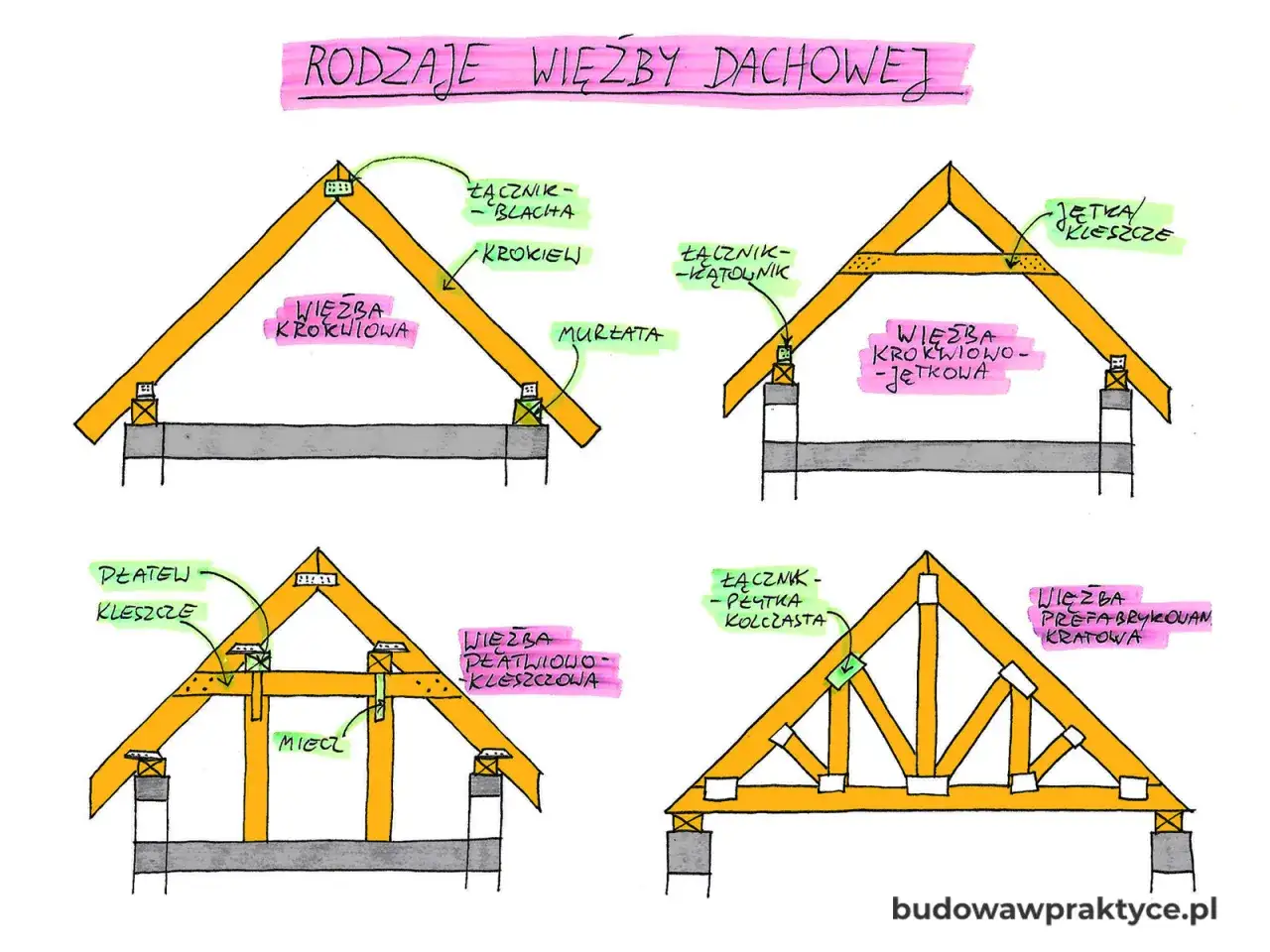

Najczęstsze układy i czym się różnią
W domach jednorodzinnych najczęściej spotykam trzy tradycyjne rozwiązania, a obok nich coraz częściej pojawiają się wiązary prefabrykowane. Każdy z tych układów rozwiązuje ten sam problem, ale robi to inaczej: jednym zależy na prostocie, innym na większej rozpiętości, a jeszcze innym na wygodnym poddaszu.
| Układ | Kiedy się sprawdza | Mocne strony | Ograniczenia |
|---|---|---|---|
| Krokwiowy | Proste dachy dwuspadowe, zwykle przy rozpiętości ścian do ok. 6 m | Najprostszy, szybki w wykonaniu, zwykle najtańszy | Ma ograniczoną rozpiętość i słabiej znosi bardziej wymagające układy |
| Krokwiowo-jętkowy | Gdy rozpiętość jest większa, a dach ma pozostać lekki konstrukcyjnie | Lepsza sztywność, wygodniejsze poddasze, dobra równowaga między kosztem a funkcją | Wymaga starannego montażu i dobrze policzonych połączeń |
| Płatwiowo-kleszczowy | Przy większych dachach i bardziej złożonych układach | Bardzo dobra sztywność, większa elastyczność projektowa | Więcej drewna, więcej pracy i więcej miejsc, które trzeba poprawnie połączyć |
| Wiązary prefabrykowane | Gdy liczy się szybki montaż i przewidywalny efekt | Duża powtarzalność, szybka produkcja, często korzystne cenowo przy większych powierzchniach | Poddasze użytkowe trzeba przewidzieć od początku, bo nie każdy układ nadaje się do adaptacji |
Przy prostym dachu dwuspadowym tradycyjna więźba krokwiowa potrafi być wystarczająca, ale już przy większej rozpiętości lepiej przechodzi się na układ z jętką albo płatwiami. Z mojego punktu widzenia właśnie tu najczęściej pojawia się błąd: ktoś wybiera schemat „na oko”, zamiast dopasować go do geometrii budynku i pokrycia. To prowadzi nas do pytania, kiedy prosty układ przestaje wystarczać.
Kiedy prosty układ nie wystarczy
Najbardziej praktyczna granica pojawia się wtedy, gdy dach ma być nie tylko ładny z zewnątrz, ale też bezpieczny i użyteczny wewnątrz. Im większa rozpiętość, cięższe pokrycie i więcej przerw w połaci, tym bardziej schemat musi być przemyślany, a nie tylko „ładnie narysowany”.
- Rozpiętość ścian przekracza około 6 m - wtedy sama para krokwi zwykle zaczyna być zbyt mało komfortowa konstrukcyjnie.
- Planujesz użytkowe poddasze - układ musi zostawić sensowną przestrzeń i nie może zjadać wysokości zbyt nisko poprowadzonymi elementami.
- W projekcie są lukarny, okna połaciowe albo kosze - każdy taki detal zmienia pracę więźby i wymaga lokalnych wzmocnień.
- Pokrycie jest ciężkie - dachówka ceramiczna obciąża konstrukcję wyraźnie mocniej niż lekkie pokrycie z blachy.
- Budynek stoi w trudniejszej strefie śniegowej lub wietrznej - lokalizacja potrafi zmienić wymagania bardziej, niż inwestor zakłada na początku.
- Dach jest wielospadowy lub asymetryczny - im bardziej skomplikowana geometria, tym częściej potrzebna jest więźba z dodatkowymi podporami.
W takich sytuacjach nie wystarcza już ogólny szkic z internetu. Trzeba dopracować przekroje, rozstawy i połączenia, bo zmiana jednego elementu często pociąga za sobą zmianę całego układu nośnego. I właśnie dlatego dobry schemat powinien pokazywać więcej niż sam kształt dachu.
Jakie elementy musi pokazać dobry rysunek
Jeżeli miałbym wskazać jedną rzecz, która odróżnia przydatny schemat od dekoracji, powiedziałbym: czy da się na jego podstawie zamówić materiał i zrozumieć pracę konstrukcji bez zgadywania. Bez wymiarów, podpór i połączeń rysunek jest jedynie ilustracją, a nie narzędziem do budowy.
Na dobrym projekcie powinny się znaleźć przynajmniej te informacje:
- rozstaw krokwi w osiach, a nie tylko „na oko”;
- przekroje wszystkich głównych elementów, na przykład 7 x 14 cm albo 8 x 16 cm, jeśli takie przyjęto w projekcie;
- lokalizacja murłaty, kalenicy, jętek, płatwi, słupów i zastrzałów;
- sposób mocowania murłaty do wieńca oraz połączeń ciesielskich;
- miejsca otworów, takich jak komin, wyłaz, okna dachowe czy lukarny;
- informacja o klasie drewna, na przykład C24, albo o zastosowaniu KVH czy BSH, jeśli projekt tego wymaga;
- kąt nachylenia połaci i wysokość konstrukcji w newralgicznych punktach.
Warto też pamiętać o różnicy między jętką a kleszczami. Jętka łączy krokwie i pracuje w górnej części układu krokwiowego, natomiast kleszcze spinają elementy w układzie z płatwiami i słupami. To nie jest drobny niuans terminologiczny, tylko realna różnica w działaniu konstrukcji. Kiedy to widać na rysunku, dużo łatwiej wyłapać błędy jeszcze przed montażem.
Najczęstsze błędy przy interpretacji i montażu
W praktyce najwięcej szkód robią nie spektakularne pomyłki, tylko drobne skróty myślowe. Dach potem „jakoś stoi”, ale trudno mówić o bezpiecznym i trwałym rozwiązaniu, jeśli od początku pominięto kilka podstawowych zasad.
- Traktowanie schematu jako poglądowego - bez wymiarów i przekrojów nie da się potwierdzić nośności.
- Zmiana przekrojów na budowie - podmienianie drewna na cieńsze albo skracanie elementów bez przeliczenia to proszenie się o kłopoty.
- Ignorowanie ciężaru pokrycia - dachówki, łaty, folie i ocieplenie tworzą większe obciążenie, niż wielu inwestorów zakłada na starcie.
- Opieranie konstrukcji o komin - komin nie powinien przejmować funkcji podpory dla więźby.
- Złe połączenia i brak kotew - nawet dobry układ traci sens, jeśli murłata i krokwie nie są poprawnie zamocowane.
- Brak miejsca na izolację i wentylację - przy poddaszu użytkowym konstrukcja musi współpracować z ociepleniem, a nie je blokować.
To są błędy, które często wychodzą dopiero po czasie: przy montażu pokrycia, przy wykańczaniu poddasza albo po pierwszej mocniejszej zimie. Dlatego przed zakupem drewna wolę mieć dopięty projekt wykonawczy, a nie tylko ogólny rysunek dachu. Taki porządek oszczędza nerwy i materiał.
Co sprawdzam w projekcie, zanim zamówię drewno
Jeżeli mam ocenić schemat pod kątem praktyki budowlanej, zaczynam od kilku prostych pytań. One są bardziej użyteczne niż sam opis „więźba tradycyjna”, bo mówią, czy układ da się bezpiecznie wykonać na konkretnej działce i w konkretnym domu.
| Co sprawdzić | Dlaczego to ważne |
|---|---|
| Typ więźby | Od razu pokazuje, czy dach ma być prosty, usztywniony jętką, czy oparty na płatwiach i słupach |
| Rozpiętość budynku | Decyduje, czy sama krokiew wystarczy, czy trzeba szukać mocniejszego układu |
| Przekroje i rozstawy | Bez nich nie ma sensu zamawianie materiału |
| Rodzaj pokrycia | Inaczej pracuje dach lekki, a inaczej dach z cięższą dachówką |
| Otwory i przerwy w połaci | Kominy, okna i lukarny zmieniają rozkład sił w konstrukcji |
| Klasa i jakość drewna | Drewno konstrukcyjne powinno być suche, sortowane i dobrane do obciążeń |
| Mocowanie do ścian | Murłata bez pewnego zakotwienia nie zapewnia stabilności całego dachu |
W praktyce przy drewnie konstrukcyjnym często pojawia się klasa C24, a przy większych albo bardziej wymagających elementach także KVH lub BSH. KVH to drewno lite sortowane i suszone komorowo, a BSH to drewno klejone warstwowo, które lepiej znosi większe rozpiętości. Nie zawsze trzeba od razu iść w najdroższy wariant, ale zawsze trzeba wiedzieć, po co się go wybiera. To właśnie ten moment najczęściej oddziela rozsądny zakup od kosztownej improwizacji.
Schemat więźby, który naprawdę pomaga na budowie
Najlepszy schemat dachu to dla mnie taki, po którym cieśla i konstruktor mówią o tym samym układzie bez dopowiadania sobie braków. Jeśli rysunek jest czytelny, z wymiarami, połączeniami i podpami, to oszczędza drewno, czas i poprawki, a przy tym zmniejsza ryzyko błędu na budowie.
Jeśli mam zostawić jedną praktyczną wskazówkę, brzmi ona tak: nie wybieraj więźby tylko po kształcie dachu, lecz po tym, jak ma pracować cała konstrukcja. To szczególnie ważne przy dachach z poddaszem użytkowym, cięższym pokryciem albo dodatkowymi otworami w połaci. Dobrze dobrany układ jest mniej efektowny na papierze niż „sprytny” kompromis, ale w realnej budowie wychodzi zwykle lepiej, prościej i bezpieczniej.
Właśnie dlatego schemat nie jest dodatkiem do projektu, tylko jego rdzeniem. Gdy rozumiem jego logikę, łatwiej mi ocenić, czy dach ma szansę być trwały, czy tylko na pierwszy rzut oka wygląda poprawnie.
