Belka może wyglądać solidnie, a mimo to mieć zbyt mały przekrój, niewłaściwe podparcie albo być przeciążona przez strop, dach czy punktowe obciążenie. Nośność belki drewnianej zależy nie od jednego parametru, lecz od zestawu czynników: klasy drewna, wymiarów, rozpiętości, sposobu podparcia, wilgotności i rodzaju obciążenia. Poniżej pokazuję, jak podejść do tego tematu praktycznie, na co zwrócić uwagę przy drewnie C24 i dlaczego samo hasło „belka 10 × 20 cm” nie wystarcza do bezpiecznej oceny.
Bezpieczna belka zaczyna się od obliczeń, nie od samego wymiaru
- Rozpiętość wpływa na wynik bardzo mocno, ponieważ przy jej podwojeniu moment zginający rośnie czterokrotnie.
- Drewno C24 ma charakterystyczną wytrzymałość na zginanie 24 MPa, ale nie oznacza to dopuszczalnego obciążenia 24 MPa w każdej sytuacji.
- Ugięcie często ogranicza zastosowanie belki wcześniej niż samo zniszczenie materiału.
- Wilgotność, sęki, pęknięcia i sposób połączenia mogą wyraźnie zmienić rzeczywistą zdolność przenoszenia obciążeń.
- Dokładny dobór wymaga sprawdzenia stanów granicznych nośności i użytkowalności według Eurokodu 5.
Co naprawdę decyduje o wytrzymałości belki
Największe znaczenie mają rozpiętość, przekrój i obciążenie. Belka oparta na dwóch podporach pracuje głównie na zginanie, a włókna znajdujące się przy górnej i dolnej krawędzi przekroju przenoszą największe naprężenia. Dlatego zwiększenie wysokości belki zwykle daje większy efekt niż zwiększenie jej szerokości.
Dla prostokątnego przekroju wskaźnik wytrzymałości na zginanie rośnie proporcjonalnie do kwadratu wysokości. W praktyce oznacza to, że belka o wymiarach 10 × 20 cm jest znacznie sztywniejsza i odporniejsza na zginanie niż belka 20 × 10 cm, mimo takiej samej ilości drewna. To jeden z częstszych błędów przy samodzielnym doborze materiału.

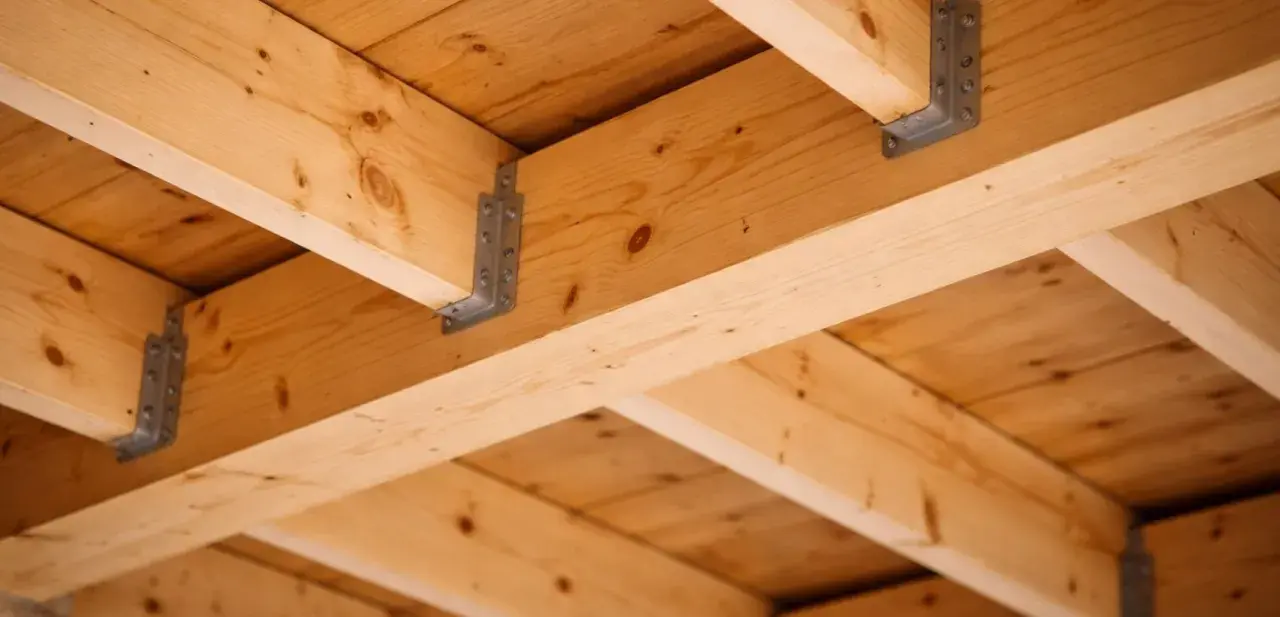

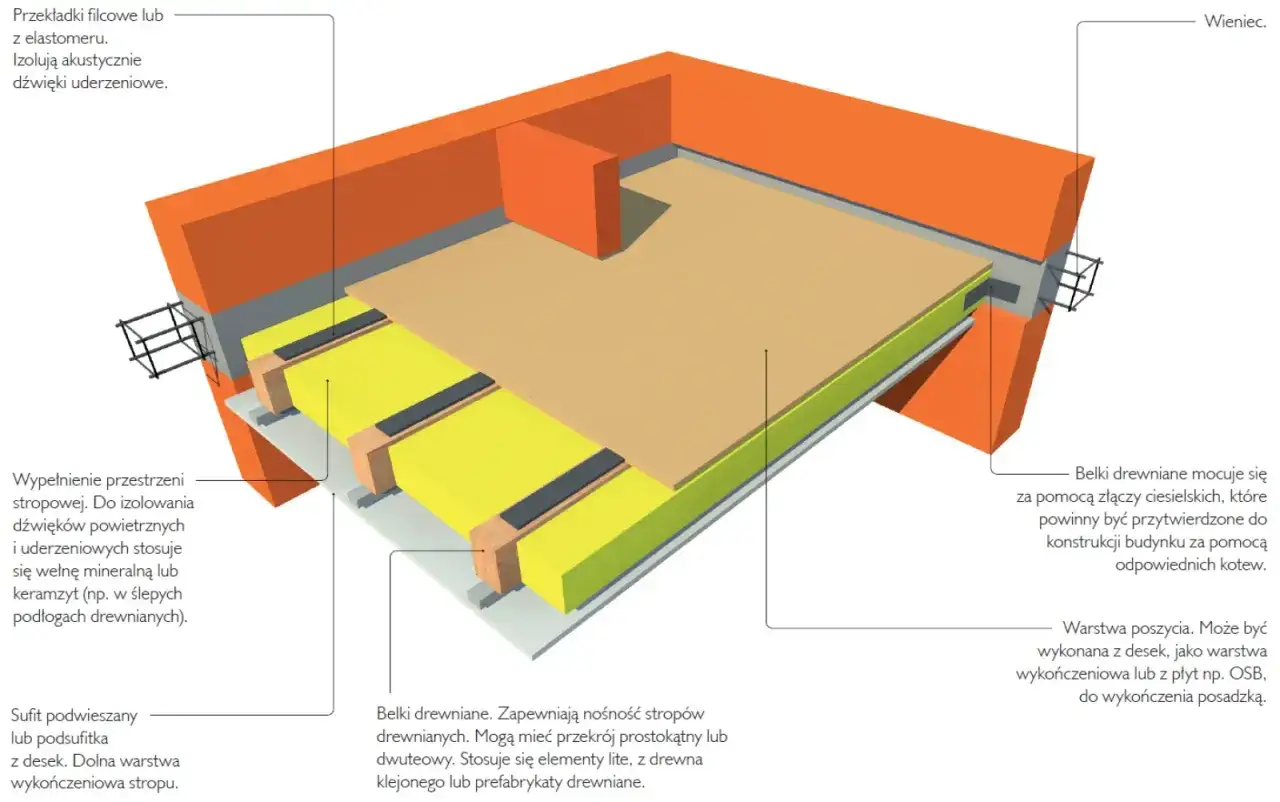

Trzeba uwzględnić wszystkie siły działające na element. Przy stropie będą to między innymi ciężar własny belek, poszycia i izolacji, obciążenie użytkowe, ścianki działowe oraz wyposażenie. Przy dachu dochodzi ciężar pokrycia, śnieg, wiatr i lokalne obciążenia od płatwi lub słupów.
- Rozpiętość to odległość między podporami, a niekoniecznie całkowita długość drewna.
- Rozstaw belek określa, jaką część obciążenia powierzchniowego przenosi pojedynczy element.
- Sposób podparcia wpływa na moment zginający i reakcje przekazywane na ściany.
- Obciążenie punktowe jest trudniejsze dla belki niż równomiernie rozłożony ciężar o tej samej wartości.
Moje praktyczne podejście jest proste: najpierw rozpisuję obciążenia przypadające na jedną belkę, a dopiero potem wybieram przekrój. Odwrócenie tej kolejności często kończy się zakupem drewna, które wygląda masywnie, ale nie spełnia wymagań dotyczących sztywności.
Jak czytać klasę drewna konstrukcyjnego
Najczęściej spotykane w Polsce drewno iglaste klasyfikuje się według normy PN-EN 338. Oznaczenie C24 nie jest wymiarem ani maksymalnym udźwigiem. Liczba wskazuje charakterystyczną wytrzymałość na zginanie badanego materiału, wyrażoną w MPa.
| Klasa | Wytrzymałość na zginanie fm,k | Średni moduł sprężystości E0,mean | Typowe znaczenie |
|---|---|---|---|
| C14 | 14 MPa | 7,0 GPa | niższa klasa, zastosowania mniej wymagające |
| C24 | 24 MPa | 11,0 GPa | popularny standard dla konstrukcji budynków |
| C30 | 30 MPa | 12,0 GPa | większa wytrzymałość, gdy projekt wymaga lepszych parametrów |
Wartość modułu sprężystości mówi, jak materiał odkształca się pod obciążeniem. Im wyższy moduł, tym belka mniej się ugina. To ważne, bo w wielu stropach problemem nie jest nagłe złamanie drewna, tylko sprężyste lub długotrwałe ugięcie powodujące pękanie wykończenia, skrzypienie podłogi i wrażenie „miękkiego” stropu.
Samo określenie „drewno konstrukcyjne” też nie daje pełnej odpowiedzi. Trzeba sprawdzić klasę wytrzymałości, wilgotność, sortowanie i oznakowanie. Deska z przypadkowymi sękami, skręceniem lub pęknięciami nie powinna być traktowana tak samo jak certyfikowane drewno C24 przeznaczone do elementów nośnych.
Jak wstępnie oszacować obciążenie belki
Dla prostej belki opartej na dwóch podporach i obciążonej równomiernie stosuje się wstępnie zależność M = qL²/8. Symbol q oznacza obciążenie liniowe w kN/m, a L rozpiętość w metrach. W przypadku siły skupionej umieszczonej w środku belki maksymalny moment wynosi w przybliżeniu P × L/4.
Przykład poglądowy obejmuje belkę C24 o przekroju 100 × 200 mm, rozpiętości 4 m i uproszczonym obciążeniu równomiernym 3 kN/m. Maksymalny moment wynosi wtedy około 6 kNm, a naprężenie zginające w przekroju około 9 MPa. Taki wynik nie oznacza jeszcze, że belka jest bezpieczna, ponieważ trzeba sprawdzić także ugięcie, ścinanie, stateczność i warunki wilgotności.
Przy tym samym przekroju i obciążeniu ugięcie może wynosić około 13-14 mm, zależnie od przyjętych parametrów i schematu obliczeniowego. To już wartość zbliżona do często stosowanego ograniczenia rzędu L/300, czyli około 13 mm dla rozpiętości 4 m. Właśnie dlatego belka może przejść uproszczone sprawdzenie wytrzymałości, ale nie spełnić wymagań użytkowych.
Traktuję taki rachunek wyłącznie jako selekcję wstępną. Nie zastępuje on projektu, zwłaszcza gdy belka przenosi strop mieszkalny, podciąga ścianę, podpiera dach albo ma być zamontowana w istniejącym budynku o nieznanym stanie technicznym.
Przeczytaj również: Konstrukcja słupowo-ryglowa - kiedy ma sens i jak jej nie zepsuć?
Dlaczego rozpiętość tak szybko pogarsza wynik
Przy stałym obciążeniu moment zginający rośnie proporcjonalnie do kwadratu rozpiętości, a ugięcie do jej czwartej potęgi. Jeśli rozpiętość wzrośnie z 4 do 5 m, moment będzie około 1,56 razy większy, a ugięcie około 2,44 razy większe.
To pokazuje, dlaczego dokładanie kilku centymetrów długości nie jest drobną zmianą. Często lepszym rozwiązaniem niż kupowanie wyższej klasy drewna jest zmniejszenie rozstawu podpór, dodanie podciągu albo zwiększenie wysokości przekroju.
Ugięcie, wilgotność i podpory mogą zmienić cały wynik
W obliczeniach konstrukcji drewnianych sprawdza się dwa podstawowe obszary. Pierwszy to stan graniczny nośności, czyli bezpieczeństwo przed zniszczeniem. Drugi to stan graniczny użytkowalności, obejmujący ugięcia, drgania i komfort korzystania z konstrukcji.
Belka może mieć wystarczającą wytrzymałość na zginanie, a mimo to nadawać się źle do stropu. Nadmierne ugięcie prowadzi do nierównej podłogi, pękania sufitu i rozsuwania połączeń. Przy podłogach mieszkalnych sprawdzam także drgania, bo użytkownik odczuwa je wcześniej niż jakiekolwiek symptomy utraty bezpieczeństwa.
Znaczenie ma również wilgotność. Eurokod 5 rozróżnia klasy użytkowania zależne od warunków, w których pracuje drewno. Materiał stale narażony na wilgoć, bez skutecznej ochrony przed wodą, nie powinien być liczony tak samo jak drewno pracujące we wnętrzu.
Drugim często pomijanym miejscem jest podpora. Trzeba sprawdzić długość oparcia, docisk prostopadły do włókien i stan muru. Nawet mocna belka nie przeniesie obciążenia prawidłowo, jeśli opiera się na zbyt krótkim odcinku, styka się z wilgotną ścianą albo jest podcięta w niewłaściwym miejscu.
W przypadku długich i smukłych elementów dochodzi ryzyko zwichrzenia bocznego. Jest to utrata stateczności belki, która może obrócić się lub wyboczyć na bok, zanim drewno osiągnie swoją teoretyczną wytrzymałość. Stężenia, poszycie i prawidłowe połączenia ograniczają to zagrożenie.
Najczęstsze błędy przy doborze drewnianej belki
Najbardziej ryzykowne jest przenoszenie gotowych tabel z internetu na własną budowę. Tabela może zakładać konkretną klasę C24, rozstaw, obciążenie, warunki wilgotności i schemat podpór. Zmiana jednego z tych parametrów może całkowicie zmienić wynik.
- Uznawanie klasy C24 za udźwig całej belki. Klasa opisuje materiał, a nie konkretny element z jego długością i obciążeniem.
- Liczenie tylko ciężaru użytkowników bez poszycia, izolacji, ścianek, mebli i ciężaru własnego konstrukcji.
- Układanie belki „na płasko”, czyli z małą wysokością przekroju, co drastycznie obniża sztywność.
- Wiercenie i podcinanie elementu w strefie największych naprężeń bez sprawdzenia wpływu takich zmian.
- Brak kontroli wilgotności i kontakt drewna z betonem, gruntem lub przeciekającym pokryciem.
- Pomijanie połączeń, które mogą mieć mniejszą nośność niż sama belka.
W przypadku starej konstrukcji oględziny powinny objąć pęknięcia wzdłużne, ubytki, ślady owadów, zgniliznę i trwałe ugięcie. Ja szczególnie ostrożnie podchodzę do elementów, które zostały kiedyś obciążone dodatkową ścianką albo słupem. Takie zmiany często nie są widoczne na pierwszy rzut oka, a potrafią zwiększyć siły w belce wielokrotnie.
Kiedy potrzebny jest konstruktor
Samodzielne oszacowanie może wystarczyć przy planowaniu lekkiej półki, niewielkiej pergoli czy elementu dekoracyjnego. Przy stropie, podciągu, więźbie dachowej, tarasie wyniesionym i zmianie układu ścian potrzebne są pełne obliczenia konstrukcyjne.
Projektant pracuje według PN-EN 1995-1-1, czyli Eurokodu 5, oraz odpowiednich części Eurokodu 1 dotyczących obciążeń. Sprawdza nie tylko belkę, lecz także podpory, połączenia, stężenia, wpływ wilgotności i obciążenia wyjątkowe. To szczególnie ważne, gdy konstrukcja znajduje się w budynku użytkowanym przez ludzi.
Do obliczeń warto przygotować rzut konstrukcji, rozpiętość, rozstaw belek, planowane warstwy podłogi lub dachu, lokalizację budynku i klasę drewna. Jeśli element już istnieje, przydadzą się zdjęcia, pomiary przekroju, informacje o wieku oraz opis widocznych uszkodzeń.
Jak podjąć dobrą decyzję przed zakupem drewna
Najpierw ustal, co belka ma przenosić i na jakiej długości będzie pracować. Potem określ rzeczywisty przekrój, rozstaw podpór i warunki wilgotności. Dopiero na tej podstawie porównuj drewno C24, klejone warstwowo, stalowy podciąg albo zmianę układu konstrukcji.- Poproś o oznaczenie klasy wytrzymałości i dokumentację materiału.
- Nie zakrywaj drewna przed sprawdzeniem, czy nie ma pęknięć, sinizny i zgnilizny.
- Zostaw projektantowi informację o wszystkich obciążeniach, także tych planowanych w przyszłości.
- Nie traktuj większej szerokości jako prostego zamiennika większej wysokości belki.
- Przy elementach istniejących sprawdź również stan podpór i połączeń, nie tylko samą belkę.
Dobrze dobrana belka nie musi być przesadnie duża ani najdroższa. Musi mieć właściwy przekrój, klasę materiału, podparcie i zabezpieczenie przed warunkami, w których będzie pracować. W konstrukcjach drewnianych najwięcej problemów wynika nie z samego drewna, lecz z pominięcia jednego z tych czterech elementów.
